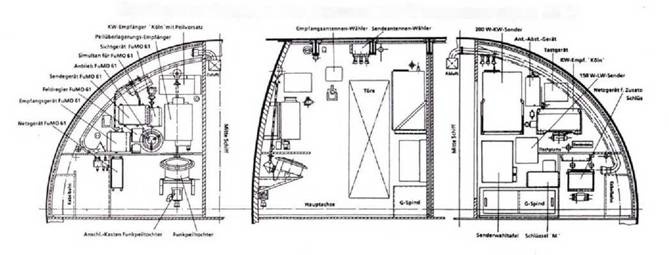

Приборы н оборудование радиоотсека 43 подлодок серии IXС

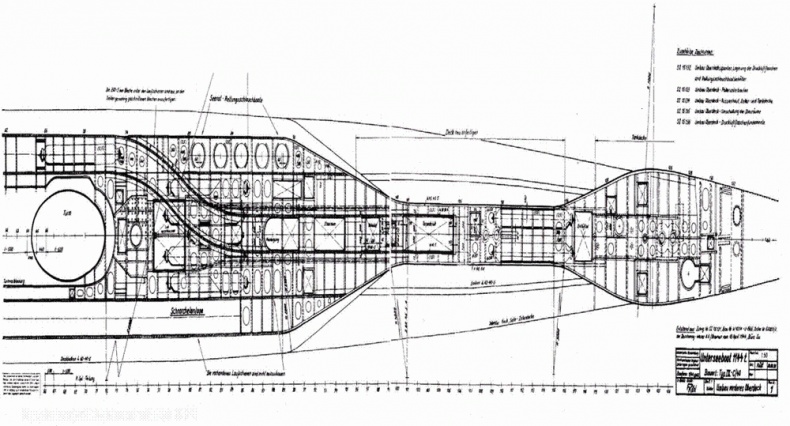

Модернизация верхней палубы носовой части серии IXС-40

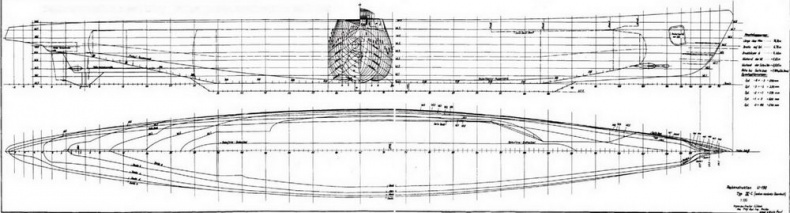

Теоретический чертёж подлодки U 190 серии IXС (модернизация верхней палубы в носовой части)

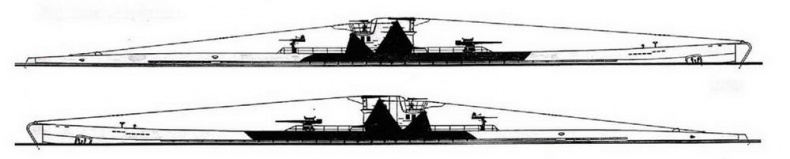

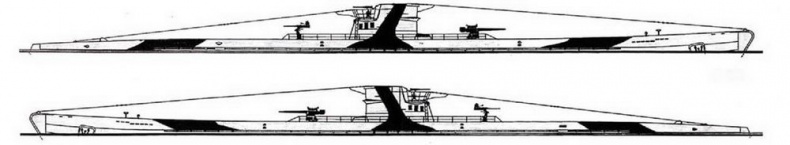

Варианты камуфляжа U 507

U 154

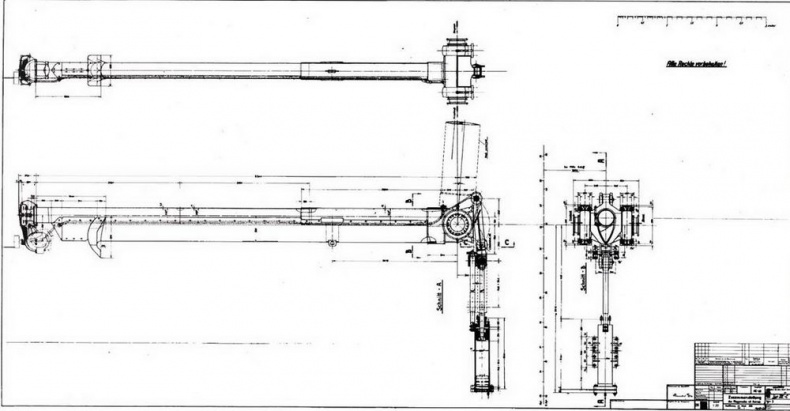

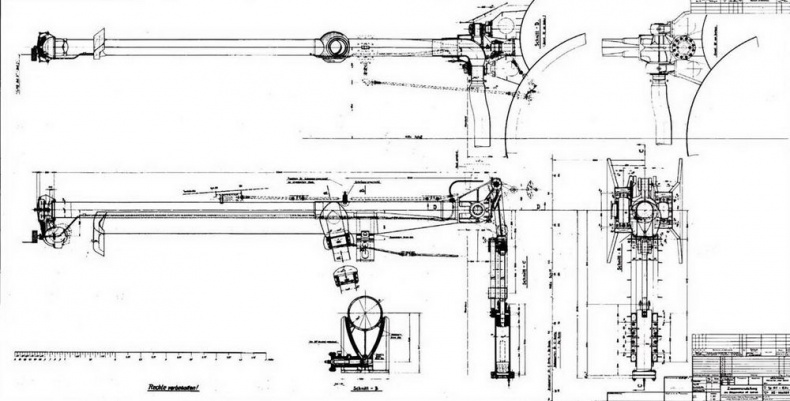

Мачта шнорхеля (откидная мачта с приводным механизмом)

Мачта шнорхеля (откидная мачта с приводным механизмом)

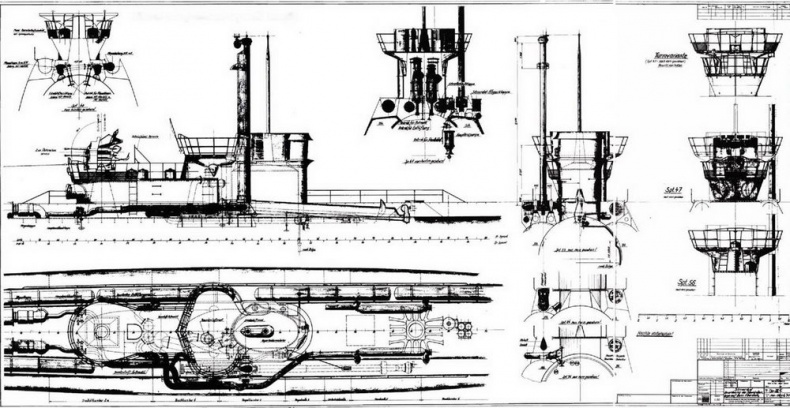

Мачта шнорхеля на верхней палубе

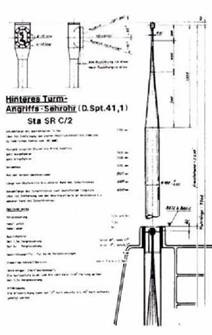

Основной перископ

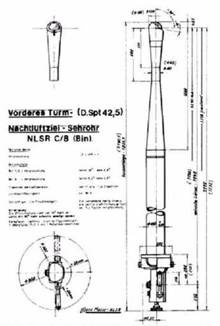

Перископ для наблюдения за ночными воздушными целями

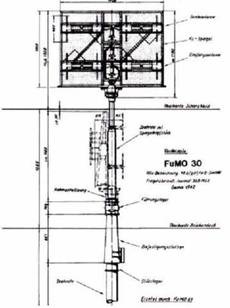

Рамка радиолокатора FuMO 30

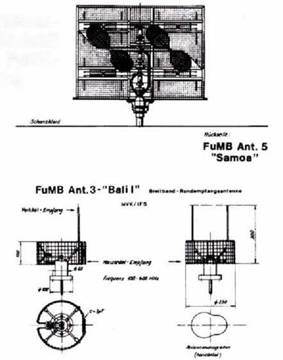

Рамки радиолокаторов (FuMB-Ant.5 «Samoa» и FuMB- Ant.3 «Bali 1»)

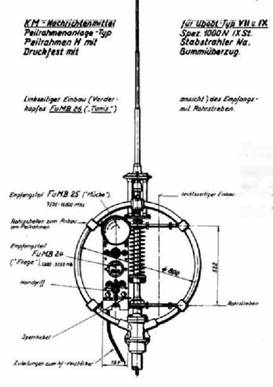

Рамка радиолокатора (тип Н, FuMB 26 «Tunis» – приёмная часть)

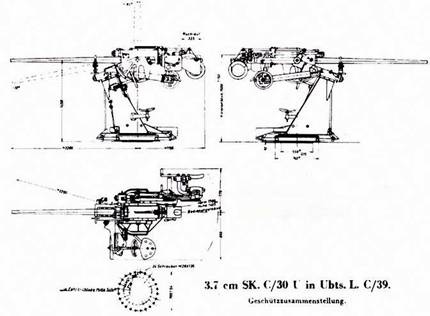

Зенитная установка калибра 3,7-см

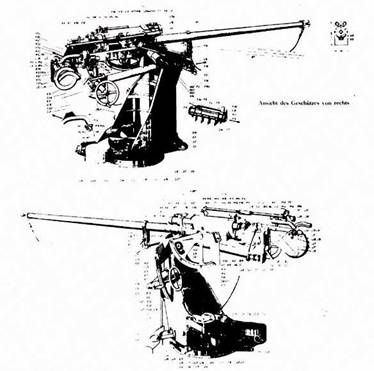

3,7-см зенитный полуавтомат М 42/LM 43U

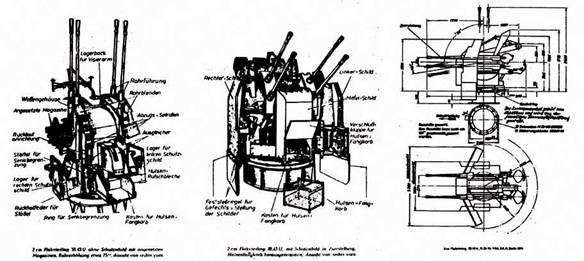

2-см счетверённый зенитный автомат 38.43 U

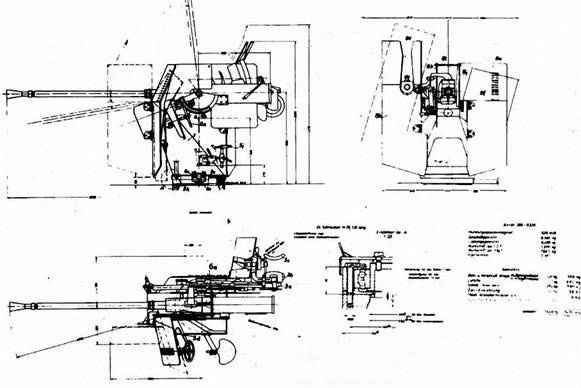

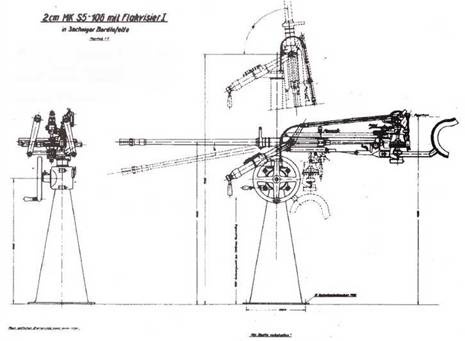

2-см зенитный автомат МК S5/106 с прицелом типа I

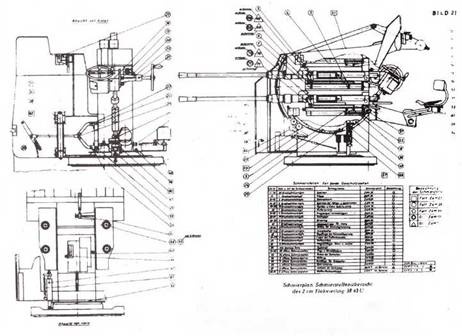

2-см счетверённый зенитный автомат 38.43 U (карта смазки)

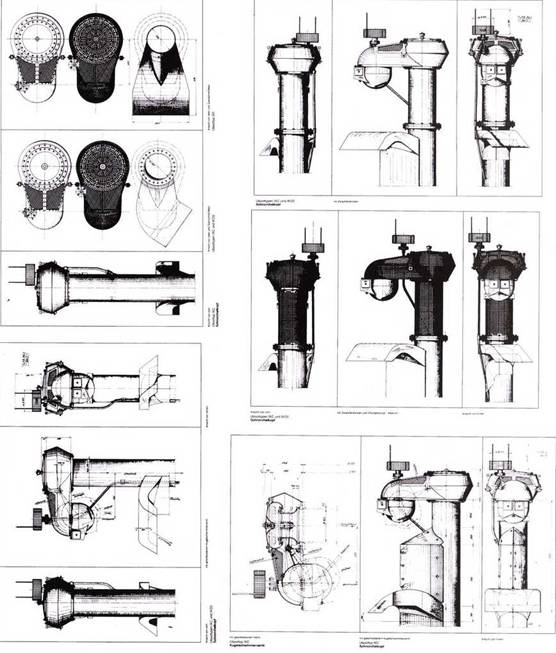

Головки шнорхелей (варианты)

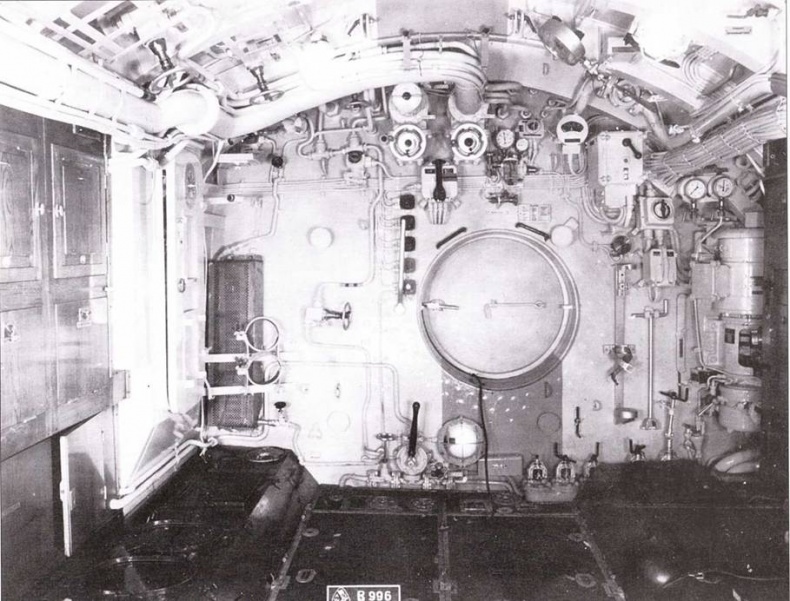

Задняя часть носового отсека подлодки U190 с видом на водонепроницаемую переборку жилого отсека унтер- офицеров. Слева перед дверью туалета находятся два умывальника с откидной деревянной крышкой, под ними сточные трубы и емкость для грязной воды. Каждый из умывальников имел подсоединение к баку с холодной водой (вода для умывания), который находился в кормовой части обшивки рубки. Справа рядом с дверью туалета батарея парового отопления. У левого борта вспомогательный трюмный насос.

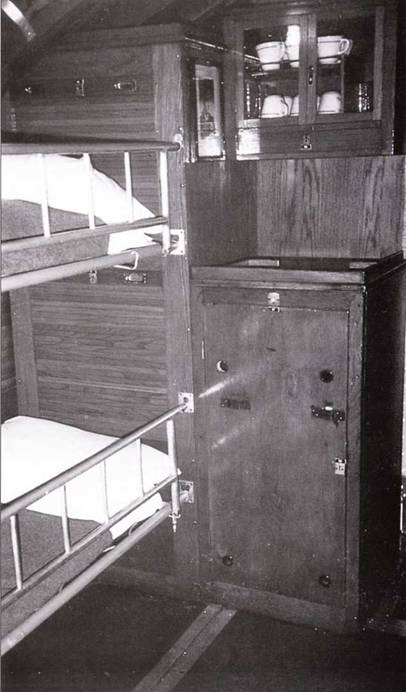

Двухъярусные койки в жилом офицерском отсеке подлодки U 505 с дубовыми шкафами для белья и личных вещей слева. Справа перегородка кают-компании. Койки шириной 62,5 см и длиной 180 см имели снизу спиральные пружины, они были снабжены подушками в наволочках и матрасами. Деревянная мебель и и шкаф со стеклянными дверцами сохранились оригинальными после реставрации.

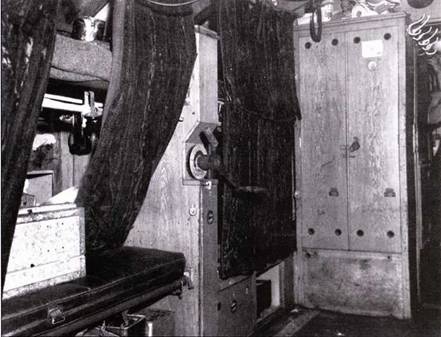

Справа: вид на заднюю часть жилого отсека унтер-офицеров подлодки U 505 после её захвата американцами в июне 1944 г. Слева двухъярусные койки, в середине приводная рукоятка для открытия и закрытия заливного клапана балластной цистерны № 7. Позади – шкаф для рабочей одежды.

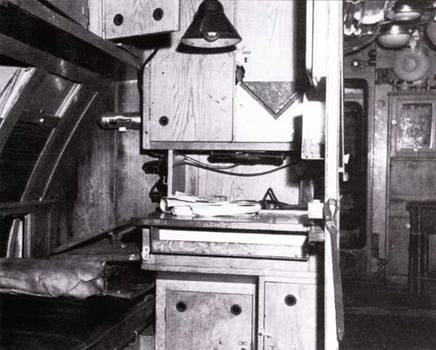

Справа: передняя часть командирского отсека на подлодке U 505 со следами обыска после захвата 4 июня 1944 г. Рядом с диван-кроватью письменный стол с аптечкой на стене. В ящиках над столом находились навигационные инструменты и книги. Над кроватью за открытой деревянной дверью стальная дверь сейфа.
