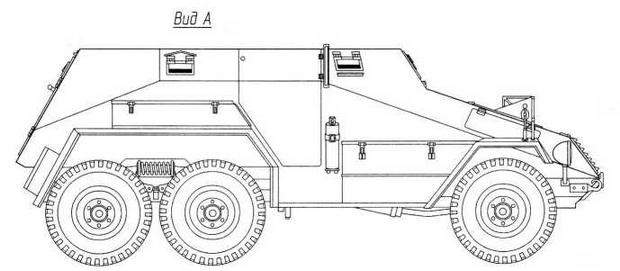

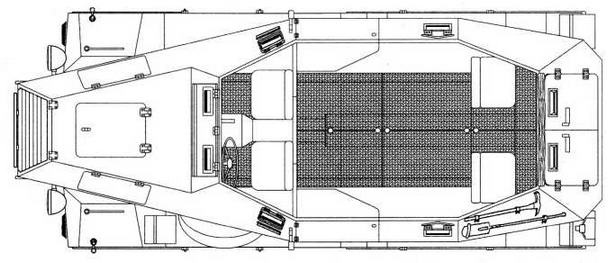

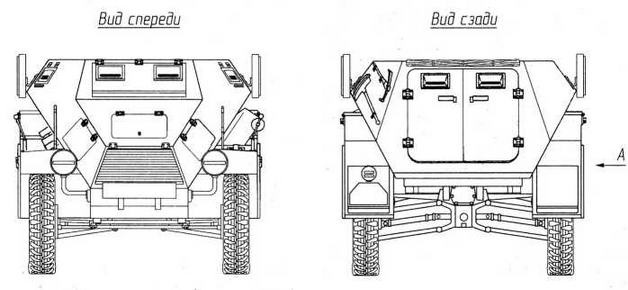

Чертежи штабного бронетранспортёра Krupp Sd.Kfz 247

В 1937 г. фирма Daimler-Benz построила десять новых бронетранспортёров, взяв за основу шасси лёгких трёхосных грузовиков Krupp L2H143. Они получили обозначение Sd.Kfz 247 Ausf.A и использовались в Вермахте в качестве штабных машин дивизионного уровня.

Их открытый корпус был сварным, состоял из 8-мм бронелистов, установленных с большими углами наклона. Борта имели два пояса: узкий — верхний и широкий — нижний. В поперечном сечении машина имела форму шестигранника, обращённого узкой гранью вниз. Это способствовало увеличению пулезащиты корпуса. Как передние, так и задние колёса прикрывались плоскими угловатыми крыльями; причем задние крылья использовались в качестве полок для крепления ящиков с запасными частями и инструментами.

Компоновка бронетранспортера традиционная: впереди находился моторный отсек с двигателем Krupp М304, за ним было оборудовано отделение управления с местами для механика- водителя и одного офицера штаба, вся остальная часть кузова использовалась для установки приборов наведения, средств радиосвязи, здесь же имелись откидные столики для работы с картами топографическими и боевой обстановки. В штабном отделении обычно размещались четыре офицера.

Ремонт и техническое обслуживание двигателя осуществлялись через эксплуатационные люки в боковинах и крыше моторного отсека. Передняя стенка капота машины имела для доступа воздуха бронированные жалюзи с узкими горизонтальными пластинами. В отделении управления водитель располагался слева. В боевой обстановке обзор ему обеспечивали смотровые щели со сменными стеклопакетами в лобовой бронепанели.

Масса машины была около 5,2 т, и с двигателем 60 л.с. по шоссе могла развивать скорость до 70 км/ч с прицепом грузоподъёмностью 1 т. Однако она оказалась перегруженной — с высоким удельным давлением на грунт, потому проходимость её по просёлку была неудовлетворительной (немалую роль здесь играл и относительно слабый двигатель).

Всё же конструкция бронетранспортёра для использования в качестве штабного автомобиля оказалась настолько удачной, что в 1941—1942 гг. выпустили ещё серию аналогичных машин, получивших обозначение Sd.Kfz 247 Ausf В.

Бронетранспортёры применялись на Восточном и Западном фронтах.

Большинство из них находилось в распоряжении командиров разведывательных и мотоциклетных батальонов танковых дивизий Вермахта. Поскольку машины этого типа практически никогда не использовались в боевых порядках первой линии, многие из них оставались в строю до конца войны и участвовали в боях лишь весной 1945 г.

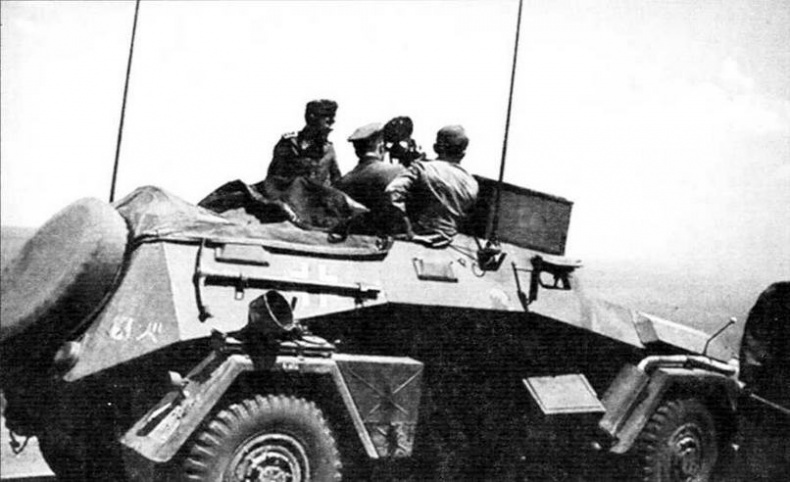

Бронетранспортёр Krupp Sd.Kfz 247 в разведывательном дозоре

Технические характеристики бронетранспортёра KRUPP Sd.Kfz 247 Ausf.A

МАССА, кг: 5200 кг.

ГРУЗОПОДЪЁМНОСТЬ, кг: 600. ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4600, ширина — 1960, высота — 1700, клиренс — 240.

БРОНИРОВАНИЕ, мм: корпус —8.

МАССА ПРИЦЕПА, кг: 1000.

КОЛЕЯ, мм: передняя — 1580, задняя — 1565.

БАЗА, мм: 2445+910.

РАМА: из закрытых профилей.

РУЛЕВОЙ МЕХАНИЗМ: рулевое управление с червячным механизмом.

ПОДВЕСКА: передняя — жесткий мост, полуэллептические рессоры, задняя — два

жестких моста, по бортам витые пружины. ТОРМОЗ: ножной — гидравлический на четыре задних колеса.

ДИАМЕТР РАЗВОРОТА, м: 16 м.

ЗАПАС ХОДА, км: по шоссе — 390, по просёлку — 270.

Остальные технические характеристики — как у автомобиля Krupp L2H143.

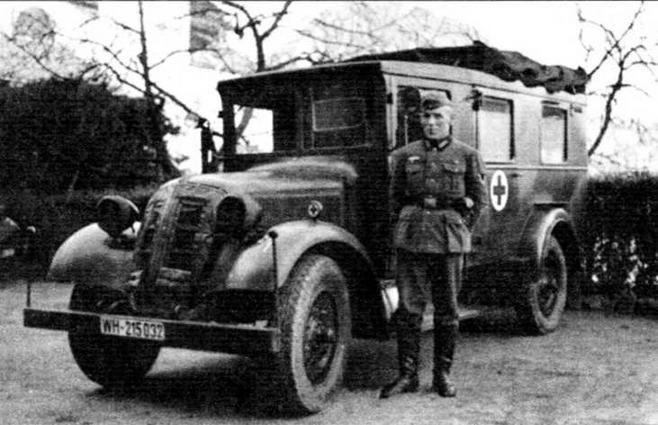

Санитарный автомобиль Adler W61 (Kfz 31). На фотографии видно несколько характерных деталей — трёхсекционное лобовое стекло водителя с подъёмной средней частью справа, две ступеньки на заднем крыле для укладки груза на крышу, утеплительное покрывало на радиаторе

Грузовики фирмы Adler из Франктфурта-на-Майне не оставили заметного следа в истории Второй мировой войны. Небольшое количество Adler W61 было поставлено Вермахту исключительно в качестве санитарных машин. В компетентном исследовании В. Освальда «Полный каталог военных автомобилей и танков Германии» описан лишь один случай, когда в 1939 г. во вновь сформированной противотанковой части санитарный Adler с еще пустым фургоном переоборудовали в автомобиль телефонной связи категории Kfz 17.

Adler W61 выпускался с бортовой платформой, иногда — с фургоном. Рама состояла из U-образных лонжеронов, подвеска — на продольных полуэллиптических рессорах. Ходовая часть — заднеприводная, с колёсной формулой 4x2. Ножные тормоза — гидравлические, с действием на все четыре колеса, стояночный тормоз — трансмиссионного действия. Машина имела четыре скорости.

Масса грузовика — 2,055 т. Двигатель мощностью около 60 л.с. позволял с грузом 1,5 т развивать скорость до 80 км/ч. Расход топлива при движении по шоссе составлял 17 л на 100 км. Запас хода — около 400 км.

Автомобиль Adler W61 относился к санитарной категории Kfz 31, а в Германии имелись стандарты и на санитарные фургоны. Идея была здравой: войсковые части должны получать одинаковые машины, независимо от того, какой фирмой они изготовлены. Согласно общевойсковой классификации немецкий санитарный фургон должен соответствовать следующим параметрам: грузоподъёмность: 1000 — 1200 кг; распределение массы по осям: 1100 — 2000 кг на переднюю ось, 2300 — 2500 кг на заднюю; дорожный просвет: 230 — 240 мм; угол преодолеваемого подъема: 12° — 25°; расход топлива на 100 км пути: 30 — 35 л по шоссе, 45 — 50 л по просёлку; ёмкость топливного бака (или баков): 110 л; собственная масса: 2230 кг; габариты: 5300x2040x2250 мм.

Однако ни один из санитарных фургонов Германии в точности не соответствовал таким характеристикам. Насколько вероятно было отклониться от них и все-таки попасть на службу в Вермахт, можно проследить на примере Adler W61, просмотрев его технические характеристики.
