Тяжёлые шестиколёсные бронеавтомобили Sd.Kfz.231/232/263 (Rad-6) состояли на вооружении разведывательных подразделений танковых, моторизованных дивизий. Две машины были приспособлены к железнодорожной колее и в качестве дрезин находились в составе бронепоезда № 3.

Еще в 1938 — 1939 гг. эти броневики принимали участие в довоенных вооружённых акциях Вермахта: оккупации Рейнской области, аншлюсе Австрии, захвате Судетской области Чехословакии, аннексии Чехии и Моравии. В начале Второй мировой войны, при нападении на Польшу в боях было уничтожено до 15 машин. Использовались броневики при вторжении в Голландию и Францию, а позже и на Восточном фронте. К 1942 г. в подразделениях Вермахта их уже почти не осталось. Последние автомобили были выведены из состава линейных частей и использовались в качестве учебных либо поступали на службу в полицейские части.

Технические характеристики бронеавтомобиля DAIMLER-BENZ Sd.Kfe 231/232 (6-Rad)

МАССА, кг: 5000.

ГРУЗОПОДЪЁМНОСТЬ, кг: 700.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5570, ширина — 1820, высота — 2250, клиренс — 260, с антенной — 2870.

БРОНИРОВАНИЕ, мм: борт, корма, крыша — 8, лобовая броня башни — 14,5, борт башни — 8.

ВООРУЖЕНИЕ: 20-мм автоматическая пушка KWK L30, два 7,92-мм пулемёта Dreyse MG13.

БОЕКОМПЛЕКТ: 200 выстрелов, 7,92-мм патронов — 1500.

РАДИОСТАНЦИЯ: FuG Spr Ger «А». КОЛЕЯ, мм: передняя и задняя — 1600. БАЗА, мм: 3000+950.

РАМА: из закрытых профилей, несущий бронированный кузов.

ДВИГАТЕЛЬ: Daimler-Benz М09, карбюраторный, 6-цилиндровый, рядный, жидкостного охлаждения, мощность 65 л.с., рабочий объём 3,663 л; диаметр цилиндра и ход поршня — 82,5x115 мм, степень сжатия 5,45:1, карбюратор Zenith.

ТРАНСМИССИЯ: сцепление двухдисковое сухое, пятиступенчатая коробка передач Maybach MSD 40, двойной дифференциал. ХОДОВАЯ ЧАСТЬ: привод на два задних моста, колёсная формула 6x4, передняя подвеска — жёсткий мост, полуэллиптические рессоры, задняя — жёсткий мост, с двух сторон по две полуэллиптические рессоры друг над другом, рулевой механизм: винт — гайка — кривошип, дополнительное рулевое колесо в задней части.

ТОРМОЗА: ножной — с гидравлическим приводом на все колёса, стояночный — на средний мост.

ДИАМЕТР ПОВОРОТА, м: 15. МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 65, задним ходом — 32.

ЗАПАС ХОДА, км: по шоссе — 330, по просёлку — 200 при ёмкости бака 105 л.

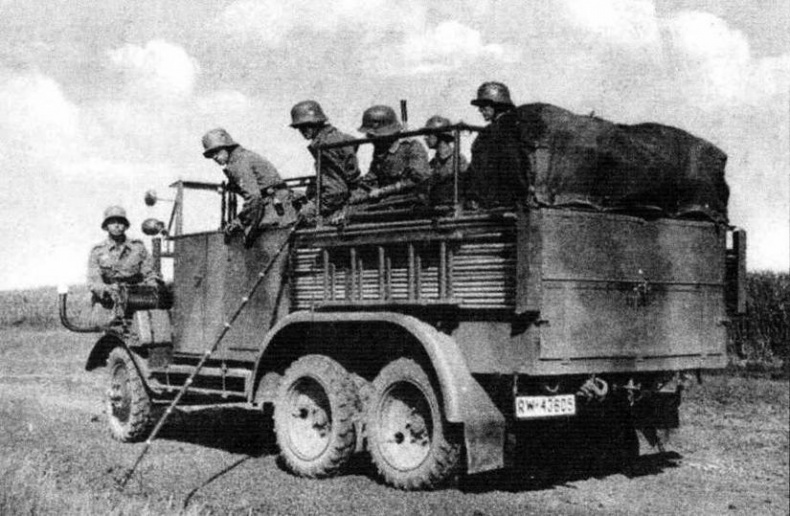

Автомобиль Bussing-NAG G31 (Kfz 77) телефонной связи, оборудованный для прокладки телефонных линий. Прокладка кабеля вдоль дороги. Маневры Рейхсвера, 1934 г.

Грузовой автомобиль Bussing-NAG G31 выпускался с 1931 по 1935 г. Всего выпущено 2300 единиц. Их поставляли на службу сначала в Рейхсвер, а потом в Вермахт.

На грузовики ставились кузова трёх типов по общевойсковой классификации: Kfz 61, Kfz 69 и Kfz 77. Это означает, что они использовались в качестве машин телефонной связи, дальней радиосвязи, радиомаяков, а также для доставки военных грузов, буксировки легких противотанковых орудий, перевозки расчётов и боеприпасов.

Автомобиль имел три оси — с приводом на две задние по колёсной формуле 6x4. Все мосты были жёсткого типа, с полуэллиптическими рессорами. Максимальная скорость на шоссе с грузом 1,5 т достигала 60 км/ч: двигатель — Bussing-NAG G мощностью 65 л.с., карбюраторный.

Автомобиль G31 имел широкое распространение в Вермахте, успел повоевать в Испании в составе легиона «Кондор», широко применялся в частях первой линии.

К 1942 г. их осталось слишком мало, и они были переведены в тыловые части.

Армейский грузовик Krupp L2H43, 1937—1941 гг.

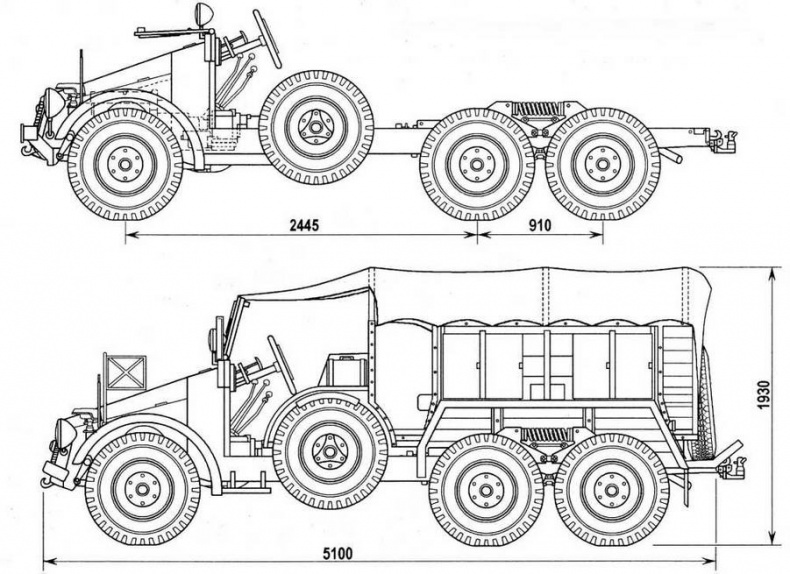

Армейский грузовик Krupp L2H143, 1937—1941 гг.

Автомобиль Steyr 2000А Pritsche

Технические характеристики автомобиля BUSSING-NAG G31

МАССА, кг: с бортовой платформой — 3100, машина телефонной связи — 3300.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: грузовой автомобиль: длина — 5350, ширина — 2250, высота — 2350, клиренс — 225; машина связи: длина — 5700, ширина — 2220, высота — 2350.

КОЛЕЯ, мм: передняя — 1535, задняя — 1592.

БАЗА, мм: 2715+950.

РАМА: центральная, с U-образными лонжеронами.

ДВИГАТЕЛЬ: Bussing-NAG G, карбюраторный, 4-цилиндровый, рядный, жидкостного охлаждения, мощность 65 л.с. при 2500 об/мин, рабочий объём 3,920 л; диаметр цилиндра и ход поршня — 98*130 мм, карбюратор Solex VFSL 40.

ТРАНСМИССИЯ: сцепление однодисковое сухое Fichtel & Sachs G230M, 3-ступенчатая коробка передач Bussing-NAG, главная передача — 6,25.

ХОДОВАЯ ЧАСТЬ: привод на две задние оси, колёсная формула 6x4, передняя подвеска — жёсткий мост, полуэллиптические рессоры, задняя — два жёстких моста, по обеим сторонам по две полуэллиптических рессоры, рулевой механизм — «ходовой винт», шины — 6.00x20".

ТОРМОЗА: ножной — гидравлический на все колёса, стояночный — механический на четыре задних колеса.

ДИАМЕТР ПОВОРОТА, м: 16.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 60.

ЗАПАС ХОДА, км: по шоссе — 350, по просёлку — 270 при ёмкости баков 75 л + 50 л.

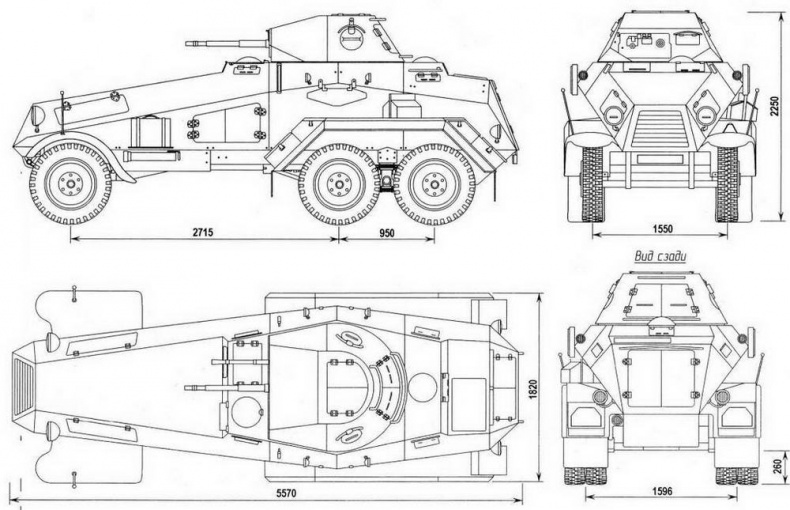

Чертежи бронеавтомобиля Bussing-NAG (Kfz 231) первых серийных выпусков. 1932 г.

Трёхосный бронеавтомобиль Sd.Kfz 231 также разрабатывался по конкурсному заданию верховного командования Рейхсвера фирмой Bussing-NAG с 1929 г. Это были первые серийные машины фирмы, которые имели ещё многие «гражданские» признаки, например, вытяжные крылья и передний бампер, отсутствовали бронированные жалюзи у радиатора — он закрывался простой решёткой и пр.
