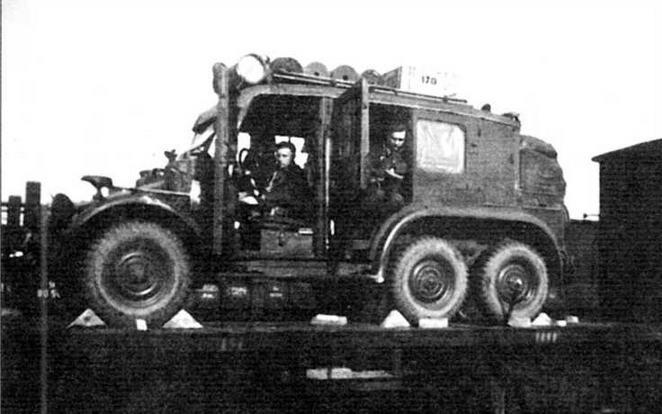

Машина связи Krupp L2H163 (Kfz 19)

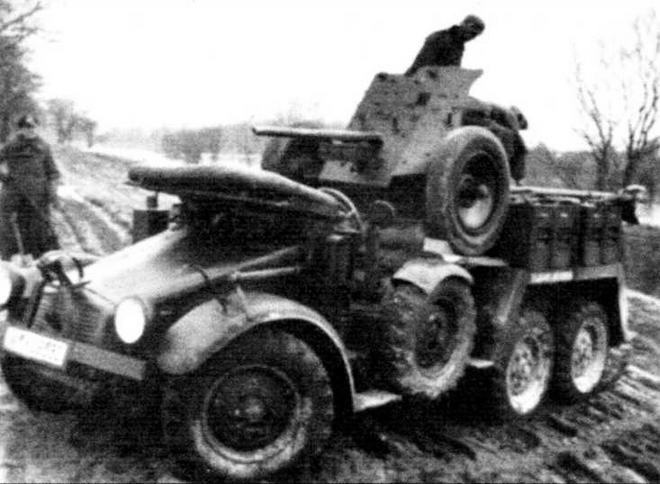

Легкая противотанковая самоходная установка с пушкой РАК-37, установленной в кузове грузовика

Масса автомобиля — 2450 кг, масса буксируемого прицепа — 1000 кг. Максимальная скорость при движении по шоссе с прицепом достигала 70 км/ч. Запас хода с топливным баком объемом 110 л по дороге составлял 450 км, по бездорожью — 275 — 350 км.

В армии машина из-за своеобразной формы капота имела прозвище Protze — артиллерийский передок, Schnauzer—носатый, а еще — боксёр.

Предпринимались попытки поставить на грузовик более мощный 70-сильный бензиновый двигатель. Два таких образца удачно прошли армейские испытания. Ещё на одном образце, также с новым двигателем, испытывалась полноприводная схема 6x6 с ведущей передней осью. Однако при этом масса машины возросла на 350 кг. Ни один из этих грузовиков в серийное производство не пошёл. И причиной тому оказались более важные в военное время у фирмы «Кгирр» заказы, чем производство автомобилей.

В начале Второй мировой войны грузовиками L2H143 были укомплектованы многие роты 37-мм противотанковых пушек пехотных полков Вермахта. В разведывательных батальонах и моторизованных полках они использовались для перевозки пехоты. Предназначались эти грузовики и для транспортировки 75-мм и 105-мм короткоствольных полевых орудий, тяжёлых 120-мм миномётов. Позже они буксировали противотанковые пушки РАК-38 калибра 50-мм и 75-мм РАК-40, 120-мм горные пушки, тяжёлые фугасные огнемёты FmW-43, счетверённые 20-мм зенитные автоматы Flak-38/42, одноразовые деревянные пусковые установки на колёсном лафете для 260-мм и 380-мм реактивных мин. Приспособили машину и для перевозки шестиствольного реактивного миномёта Niebelwerfer калибра 150-мм и 210-мм.

В 1942 — 1943 гг. были разработаны и серийно выпускались две весьма любопытные новые разработки на базе автомобилей Kfz 69 и Kfz 81. Это лёгкая самоходная противотанковая установка с установленной в кузове чехословацкой полуавтоматической 47-мм пушкой PAK-37/38(t) или зенитная — с 30-мм зенитной автоматической пушкой Flak-130.

Все основные модификации L2H143 не имели ни брони, ни собственного вооружения. Тем не менее, на его шасси фирмами Daimler-Benz и голландской судостроительной Dock und Werftfabrick Wilton-Fijenoord — был налажен выпуск бронеавтомобилей.

Кроме Вермахта, лёгкие грузовые автомобили Kpupp L2H143 состояли и на вооружении армии Венгрии. В1937 г. венгерская фирма Uri изготовила по лицензии 300 таких машин.

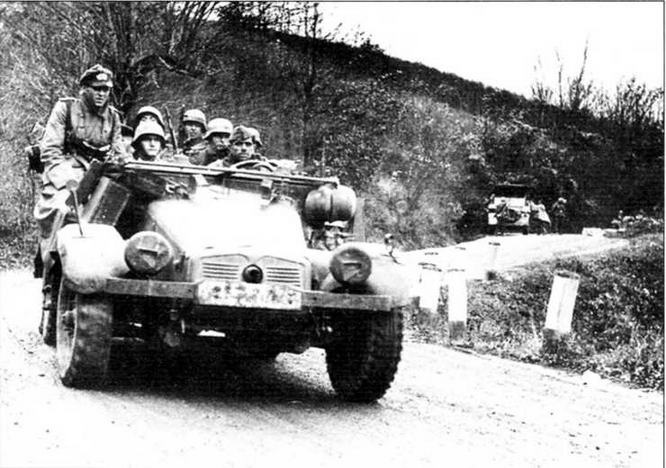

Автомобиль Krupp L2H43 моторизованного полка на горной дороге в Крыму. 1943 г.

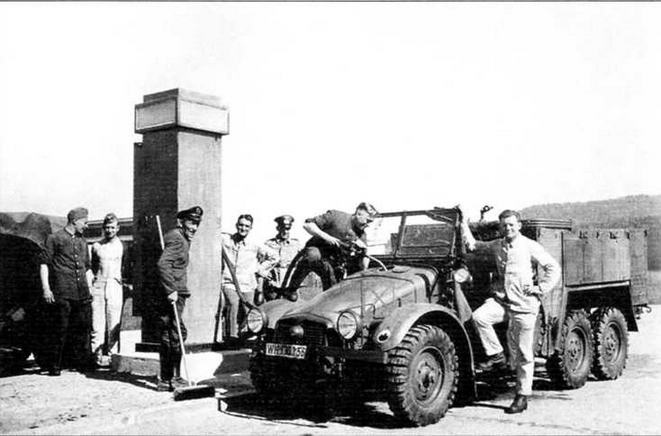

Заправка автомашины Krupp L2H143.

Крышка заливной горловины в верхней части капота перед лобовым стеклом. Фотография из рекламного проспекта 1940 г.

Технические характеристики автомобиля KRUPP L2H143

МАССА, кг: 2450, (радиофургона — 2825).

ГРУЗОПОДЪЁМНОСТЬ, кг: 1155.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5100, ширина — 1960, высота — 1930, клиренс — 240.

КОЛЕЯ, мм: передняя — 1585, задняя — 1560.

БАЗА, мм: 2445+910.

РАМА: центральная, с U-образными лонжеронами.

ДВИГАТЕЛЬ: Krupp М304, карбюраторный, 4-цилиндровый, оппозитный, воздушного охлаждения, мощность 60 л.с. при 2500 об/мин, рабочий объём 3,308 л; диаметр цилиндра и ход поршня — 90x130 мм, карбюратор с горизонтальным потоком Solex BFLH 40.

ТРАНСМИССИЯ: сцепление однодисковое сухое, четырёхступенчатая коробка передач ZF-Aphon Gb 35 L, главная передача — 5,25, два блокируемых дифференциала, рулевой механизм — червячного типа.

ХОДОВАЯ ЧАСТЬ: привод на два задних моста, колёсная формула 6*4, передняя подвеска — жёсткий мост, полуэллиптические рессоры, задняя — четыре сдвоенных поперечных рычага независимой подвески, шины — 7.50x1,7” внедорожные.

ТОРМОЗА: ножной — с гидравлическим приводом на все колёса, стояночный — на трансмиссию с механическим приводом.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ, м:

глубина брода — 0,6.

ДИАМЕТР ПОВОРОТА, м: 14,5.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 70.

ЗАПАС ХОДА, км: по шоссе — 400, по просёлку — 275 при ёмкости бака — 110 л.

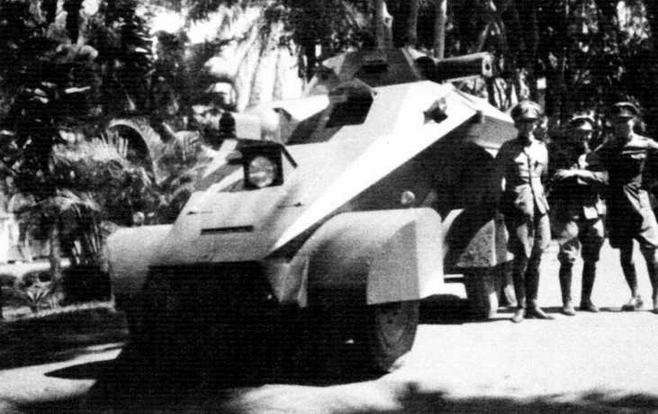

Бронеавтомобиль Wilton-Fijenoord во время испытаний на острове Ява. Хорошо видны пулемёты в башне и спереди в корпусе, смотровой лючок, передняя фара и подфарники на крыльях. 1934 год

В 1933 г. голландская фирма Dock und Werftfabrick Wilton-Fijenoord получила заказ на выпуск бронеавтомобилей для Голландской Ост-Индии (Индонезии) на шасси Krupp L2H143. Изготовленные броневики 26 апреля 1934 г. отправили в Индонезию на борту парохода «Kota Tjandi» для испытаний. Они оказались неудачными, и две машины перекупила Бразилия.

Экспериментальные модели Wilton- Fijenoord отличались формой корпуса, осветительными приборами, отсутствием ящиков над задними крыльями.

Один бронеавтомобиль в качестве образца остался в Голландии и в мае 1940 г. был захвачен немцами. Участвовал в обороне Берлина, во время штурма германской столицы советскими войсками сгорел во дворе рейхсканцелярии.

Известно об этой машине немного. Её экипаж состоял из трёх человек; вооружение — три пулемёта: один во вращающейся башне, два — в корпусе; габаритные размеры — 5070*2200*2300 мм.

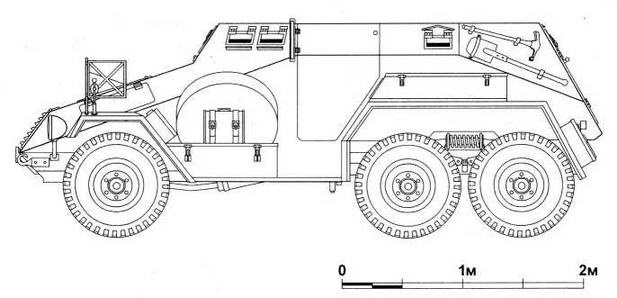

Бронеавтомобиль Wilton-Fijenoord

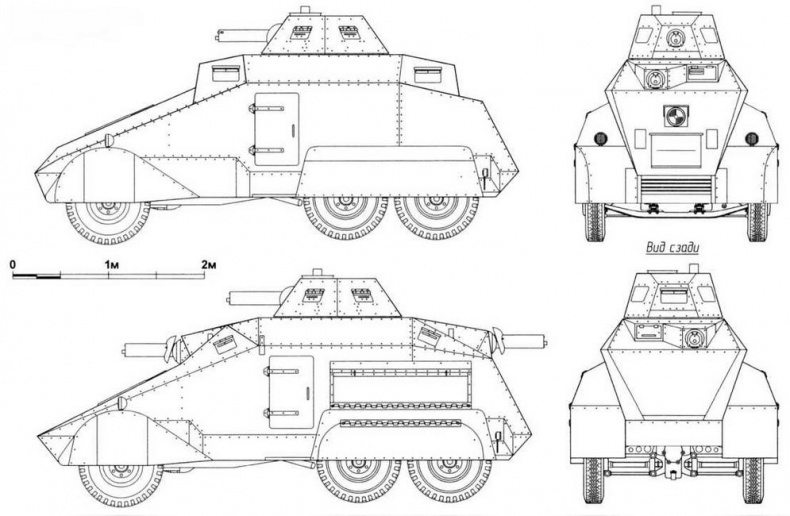

Чертежи голландского бронеавтомобиля Wilton-Fijenoord на шасси Krupp L2H143: с одним пулемётом во вращающейся башне и с тремя пулемётами — в башне, спереди и сзади в корпусе
