Корпус броневика защищали броневые листы до 14,5 мм толщиной. Башня могла поворачиваться на 360°, толщина её брони — 8 — 14,5 мм. Вооружение состояло из 20-мм пушки KWK L30 L/55 и двух 7,92-мм пулемётов Dreyse MG13. Прицелы: у пушки — телескопический TZF За, у пулемёта — Kgz 1; угол возвышения: -12° — +20°, На машине, развивавшей по шоссе максимальную скорость 65 км/ч, стоял карбюраторный 60-сильный двигатель Bussing-NAG G. Она имела два поста управления — в передней части и корме — и могла менять направление движения без разворота. Скорость движения задним ходом — «кормой вперёд» не превышала 32 км/ч. Колёсная формула машины — 6x4, привод действовал на две задние оси. На броневике устанавливалась радиостанция FuG Spr Ger «А».

В 1932 — 1937 гг. фирма Bussing- NAG выпустила 12 Sd.Kfz 231. Они участвовали во всех операциях Вермахта 1938—1941 гг. в составе разведывательных частей танковых и моторизированных дивизий. В 1942 г. сохранившиеся машины были переведены в учебные и полицейские части.

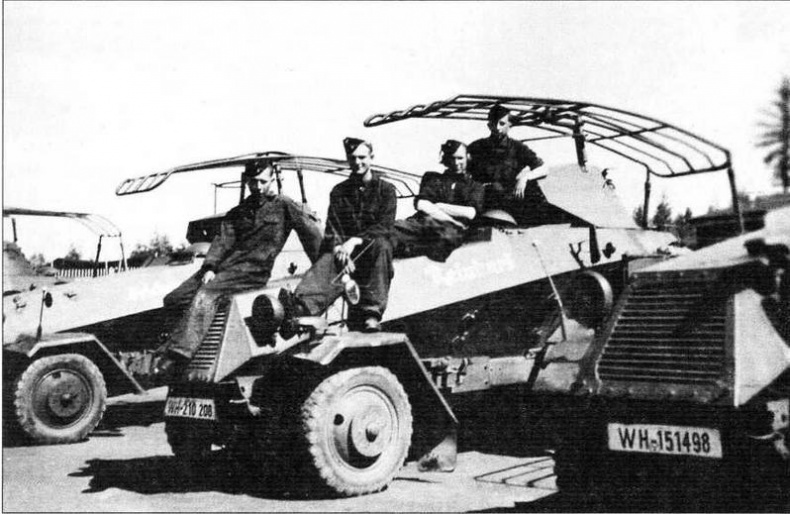

Бронеавтомобили Bussing-NAG (6-Rad) — радиофицированные, имеющие радиостанции FuG Spr Ger «А», о чем свидетельствуют рамочные антенны над корпусом

Технические характеристики бронеавтомобиля BUSSING-NAG (6-Rad)

МАССА, кг: 5000.

ГРУЗОПОДЪЁМНОСТЬ, кг: 700.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5570, ширина — 1820, высота — 2250 (с дуговой антенной — 2900).

БРОНИРОВАНИЕ, мм: борт, корма и крыша корпуса — 8, лобовая броня — 14,5, башня — 8 — 14,5.

ВООРУЖЕНИЕ: 20-мм пушка KWK L30 L/55, 2 пулемёта 7,92 мм Dreyse MG13.

БОЕЗАПАС: 200 выстрелов, 7,92-мм патронов — 1500.

РАДИОСТАНЦИЯ: FuG Spr Ger «А».

КОЛЕЯ, мм: передняя — 1550, задняя — 1596.

БАЗА, мм: 2715+950.

РАМА: из закрытых профилей, несущий бронированный кузов.

ДВИГАТЕЛЬ: Bussing-NAG G, карбюраторный, 4-цилиндровый, рядный, жидкостного охлаждения, мощность 60 л.с., рабочий объём — 3,920 л; диаметр цилиндра и ход поршня — 98x130 мм, карбюратор: Solex VFSL 40.

ТРАНСМИССИЯ: сцепление однодисковое сухое, трёхступенчатая коробка передач с промежуточной передачей Bussing-NAG, передаточное число движения назад — 0,5, рулевой механизм: винт — гайка —• кривошип, дополнительное рулевое колесо в задней части.

ХОДОВАЯ ЧАСТЬ: привод на две задние оси, колёсная формула 6x4, передняя подвеска — жёсткий мост, одна полуэллиптическая рессора, задняя — жёсткий мост, с двух сторон по две полуэллиптические рессоры друг над другом, шины — 6.00 х 20" низкого давления Continental, задние колеса — сдвоенные.

ТОРМОЗА: ножной — гидравлический на все колёса, стояночный — на четыре задних колеса.

ДИАМЕТР ПОВОРОТА, м: 16.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: по шоссе — 65, задним ходом — 32.

ЗАПАС ХОДА, км: по шоссе — 260, по просёлку — 140 при ёмкости бака 90 л.

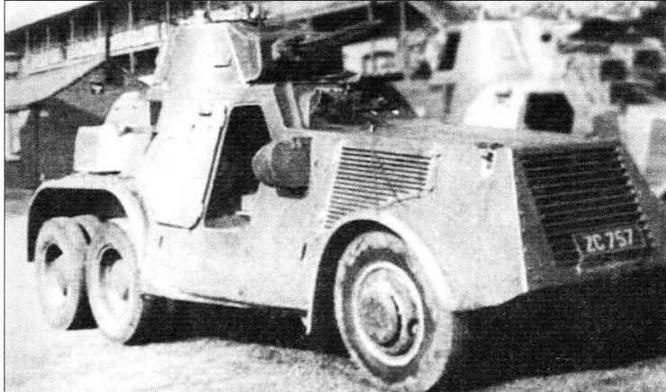

Бронеавтомобиль Landsverk 180 с шасси Bussing-NAG G31 (6x4)

В 1933 г. баварский инженер Йозеф Фольмер разработал в Швеции бронеавтомобиль Landsverk 180 на шасси Bussing-NAG G31, предназначенный специально для экспорта.

Уже в том же году в Голландию было поставлено 12 машин L-180, вошедших в состав 1-го эскадрона бронеавтомобилей (1-е Eskadron Pantserwagen). Но в скоротечных боевых действиях в мае 1940 г. они вместе с броневиками L-181 участвовали лишь в отражении немецкого десанта в районе голландских аэродромов. После заключения перемирия уцелевшие машины также передали в полицейские подразделения и части охраны. Некоторые из них принимали участие в 1941 — 1942 гг. в боевых действиях в составе Северной группы Вермахта на территории СССР.

Шесть бронеавтомобилей были заказаны литовским правительством. Заказ выполнили к концу 1934 г.

В целом экспортный вариант не отличался от своего прототипа, за исключением замены пушки на 20-мм орудие Oerlikon. В Литве они получили обозначение КАМ 6-11 и служили до 1940 г.

Ещё один L-180 в 1937 г. закупила Эстония и использовала его в качестве полицейской машины в Таллине (по другим сведениям, возможно, это был L-182 на шасси Scania-Vabis).

Два L-180 заказала Дания, но потом отказалась от них в пользу более дешёвых двухосных Landsverk 185. Восемь машин приобрела Ирландия.

Захваченные в качестве трофеев Вермахта бронеавтомобили (так же, как и трофейные Landsverk 181) получили обозначение Pz.Sp.Wg.L202(h) и использовались для полицейской службы.

Бронеавтомобиль Landsverk 180 был трёхосным, с приводом на две задние оси, с колёсной формулой 6x4. Управление имел двойное: рулевые механизмы находились и спереди, и сзади. Корпус и башня — сварные, с толщиной брони 7 — 9 мм. Машина имела весьма мощный по тем временам 150-сильный двигатель Bussing- NAG L8. Вооружение состояло из 37-мм пушки Bofors и трёх 7,92-мм пулемётов Levis: один размещался в башне и два — в корпусе. Экипаж состоял из 5 человек.

Технические характеристики бронеавтомобиля LANDSVERK 180

МАССА, кг: 7000.

ЭКИПАЖ, чел.: 5.

БРОНИРОВАНИЕ, мм: корпус, башня — 7 — 9.

ВООРУЖЕНИЕ: 37-мм пушка Bofors, три 7,92-мм пулемёта Levis.

БОЕЗАПАС: 48 выстрелов, 7,92-мм патронов — 3600.

ДВИГАТЕЛЬ: Bussing-NAG L8, карбюраторный, мощность 150 л.с., рабочий объем 7,913 л.

ТРАНСМИССИЯ: сцепление однодисковое сухое, трёхступенчатая коробка передач Bussing-NAG.

ХОДОВАЯ ЧАСТЬ: колёсная формула 6x4, управление с двух постов, шины — 7,50x20".

ТОРМОЗА: гидравлические.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 70.

ЗАПАС ХОДА, км: по шоссе — 200 при ёмкости баков 75 л + 50 л.

Остальные технические характеристики — как у автомобиля Bussing-NAG G31.

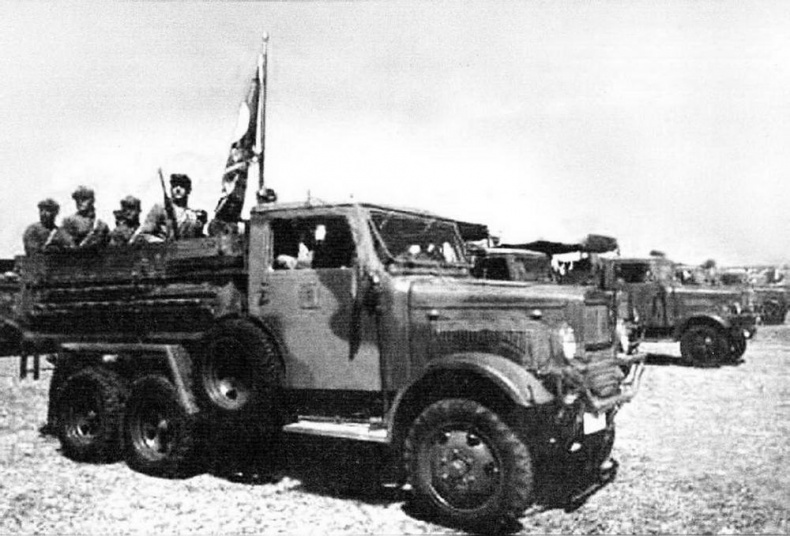

Ггрузопассажирский автомобиль Magirus М206. На фото — парадная колонна турецкой мотопехоты. Продажа машин Magirus в Турцию — факт малоизвестный

Участвуя в конкурсном «проекте трех», фирма C.D. Magirus отстала от двух других. Выпуск её грузовика Magirus М206 начался лишь в 1935 г., когда конкуренты — автомобили Mercedes-Benz G3a и Bussing-NAG G31 уже были сняты с производства. Параметры и характеристики М206 ничем существенным от предшественников не отличались.
