Тело миномета представляло собой стальную гладкую трубу с цапфенным кольцом. Длина трубы — 620 мм. Сзади на трубу надет в горячем состоянии казенник с поршневым затвором.

Станок состоял из передних и задних железных ног, соединенных между собой у цапф, а также в середине сцепленных тягой. Угол возвышения от 0° до 60° придавался стволу с помощью градусной дуги, прикрепленной к правой цапфе.

Платформа деревянная. В задней части ее имелся стальной сошник. В передней части платформы имелся шворень, с помощью которого производилось горизонтирование миномета. Вес платформы с угломером и шпильками — 24,6 кг. Вес системы в боевом положении — 70,4 кг.

При переходе в походное положение миномет снимался с деревянной платформы и устанавливался на железные колеса. Платформа же перевозилась отдельно.

Вес мины — 3,3 кг, длина — 152 мм. Мина снаряжалась 0,72 кг аммонала. При заряде 55,5 г артиллерийского или 46,5 г ружейного пороха начальная скорость мины составляла 101 м/с, а дальность — 700 шагов (около 500 м).

Кроме того, в боекомплект входила осветительная парашютная мина системы Усика и Кривоносова весом 1,43 кг.

При заряде 102 г артиллерийского пороха дальность стрельбы осветительной мины была 600 шагов (427 м). Время освещения — 40–60 секунд. Парашют раскрывался на расстоянии до 600 шагов.

В начале 1915 г. полковник Стендер спроектировал миномет, тело которого представляло собой корпус 152-мм снаряда. Бракованные 152-мм морские бронебойные снаряды рассверливались изнутри до диаметра 127 мм. Стрельба велась 127-мм цилиндрическими минами, изготовленными из листового железа. Мина снаряжалась 6,1 кг тротила или отравляющим веществом. При метательном заряде 102 г черного пороха дальность стрельбы составляла 500 шагов (около 360 м). Заряжание производилось с дула. Сначала опускались мешочки с зарядом, затем — мина. В 1915 г. заводу Полякова было заказано 330 127-мм бомбометов.

5 ноября 1914 г. войсками III Сибирского корпуса между озерами Булепо и Тиркало у немцев была захвачена 170-мм мортира завода Эрхардта обр. 1912 г. и один снаряд к ней. Мортиру доставили на Главный артиллерийский полигон, а 7 февраля 1915 г. было приказано эту мортиру доставить на Путиловский завод.

Завод попросил уменьшить калибр со 170 мм до 152 мм и ввести поворотный механизм по образцу спроектированной заводом опытной 48-линейной (122-мм) бомбометной мортиры, а также упростить платформу. Артиллерийский комитет ГАУ согласился с уменьшением калибра.

Опытный образец 6-дюймовой мортиры был закончен Путиловским заводом в середине сентября 1915 г. С 1 июля по 22 октября 1915 г. он прошел испытания на ГАП. В ходе испытаний выявилась непрочность люльки, которая, деформируясь, заклинивала ствол мортиры. Зеркальный перископ к прицелу оказался неудобен, и завод предложил заменить его простой визирной трубкой. Было окончательно решено остановиться на трех нарезах крутизной 5°, как на 6-дюймовой мортире Металлического завода. Испытания на ГАТТ были возобновлены 22 октября 1915 г. (рис. 10.4).

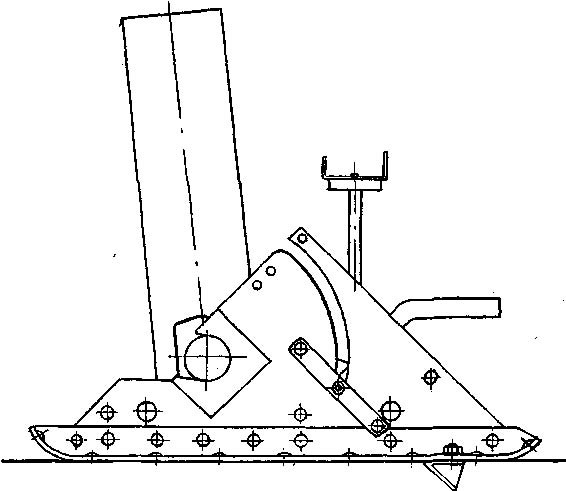

Рис. 10.4. 6-дюймовый (152-мм) миномет (мортира) Петроградского металлического завода. Стволу придан максимальный угол возвышения.

В 1915 г. Путиловскому заводу было заказано 60 6-дюймовых мортир Эрхардта (по цене 7314 руб. за мортиру) и 6000 снарядов к ним со сдачей в июне — декабре 1915 г. К 1 октября 1916 г. было готово 55 мортир и 5 находились в работе. В 1917 г. эти мортиры уже не производились.

Боеприпасы и заряды были те же, что и у 6-дюймовой мортиры системы Металлического завода.

Ствол 6-дюймовой мортиры Путиловского завода — труба-моноблок, закрытая с казенной части. В донной части канал заканчивается каморой для помещения заряда. Канал имел три нареза глубиной 3,05 мм для снарядов с готовыми выступами. Заряжание производилось с дула. Длина ствола — 4,1 калибра. Длина нарезной части — 3,22 калибра. Вес ствола — 62,2 кг.

Компрессор гидравлический состоял из двух цилиндров, расположенных над и под стволом. Накатник состоял из двух колонок спиральных пружин, вложенных в компрессорные цилиндры. Длина отката нормальная — 200 мм, максимальная — 220 мм.

Подъемный механизм — сектор, прикрепленный к левой цапфе люльки. Угол возвышения был возможен от +45° до +75°.

Станок вращался вокруг штыря на платформе. Поворотный механизм секторного типа допускал угол горизонтального наведения 20. Станок представлял собой коробчатую конструкцию, склепанную из двух стальных штампованных станин, связанных между собой поперечными связями. Высота оси цапф люльки от грунта 943 мм.

Станок был установлен на деревянной платформе (основании) длиной 1313 мм и шириной 660 мм. При стрельбе платформа устанавливалась на грунт. Для возки на цапфы платформы надевались деревянные колеса диаметром 762 мм. Ширина хода мортиры составляла 872 мм.

Мортира могла передвигаться вручную наподобие тачки, дулом вперед. Один номер расчета держался за дышло, а два-три номера спереди впрягались в лямки, закинутые через плечо.

Для передвижения в узких местах мортира легко разбиралась на части: а) ствол с лафетом; б) платформа; в) колеса, дышло, правило и т. д.

Вес платформы, кг — 122

Вес пары колес, кг — 47,5

Вес системы: в боевом положении, кг — 372,6

в походном положении, кг — 441,4

Следует заметить, что 6-дюймовые мортиры Путиловского завода были эффективным, хотя и довольно дорогим оружием.

В 1916 г. ГАУ заказало во Франции 120 тяжелых 240-мм длинноствольных минометов. Поставки начались в 1917 г. Всего было поставлено 12 минометов.

Ствол миномета состоял из трубы и казенника, навинченного на трубу. Труба гладкоствольная. Канал казенника разделялся на зарядную камору, в которой помещались гильза с зарядом, и затворную часть. Затвор призматический.

Лафет состоял из горизонтального основания и двух вертикальных станин, связанных угольниками и связью из клепаного железа. Противооткатных устройств не было.

Длина ствола составляла 2040/8,5 мм/клб. Вес ствола с казенником — 314 кг, а общий вес системы — 1190 кг. Скорострельность — 1 выстрел за 6 минут.

Калиберная мина заряжалась с дула и досылалась до конца. После досылки мины ввертывалась ударная трубка в мину, находящуюся в канале орудия. Вес стальной мины 81 кг. Мина содержала 42 кг тротила или шнейдерита. Длина мины 4,5 калибра, в том числе корпуса — 3 калибра. Мина имела четыре приваренных к корпусу стабилизатора. Ударная трубка обр. 24/31 модели 1915 г.

Заряды помещались в гильзы от 155 мм пушки «С» модели 1904 г. или модели 1915 г. Гильза заряжалась с казенной части. Перед открыванием затвора из него выворачивался ударный механизм. Максимальная дальность стрельбы составляла 2150 м при начальной скорости 145 м/с.
