По схеме Эрхардта был создан и 38-см тяжелый миномет s.s.MW. Внешне и конструктивно он имел ряд отличий. Число цилиндров противооткатных устройств доведено до четырех. Обстрел стал круговым. Миномет вращался на центральном штыре на круглой платформе. Заряжание производилось с помощью крана. Вес миномета — около 2 т. Стрельба производилась миной весом до 400 кг. Дальность стрельбы составляла от 400 до 1500 м.

На 1 августа 1914 г. из всех воюющих сторон минометы имелись только в германской армии. Тогда на вооружении состояло 116 средних 17-см минометов и 44 тяжелых 25-см миномета.

Немцы успешно применили минометы в первые же дни войны. Эффективное применение минометов в значительной мере способствовало взятию бельгийских крепостей Льеж и Мобеж, а также фортов у Актвенена. Сопротивление французского гарнизона, расположенного в горном лесу под Фельзенбургом, прекратилось после семнадцати выстрелов из 250-мм миномета. Применение немцами минометов было неожиданностью для французов, которые принимали 25-мм миномет за мортиру «Большая Берта».

В Германии легкие минометы придавались полкам и батальонам, средние и тяжелые минометы придавались до 1916 г. корпусам, а с 1916 г. — и корпусам, и дивизиям.

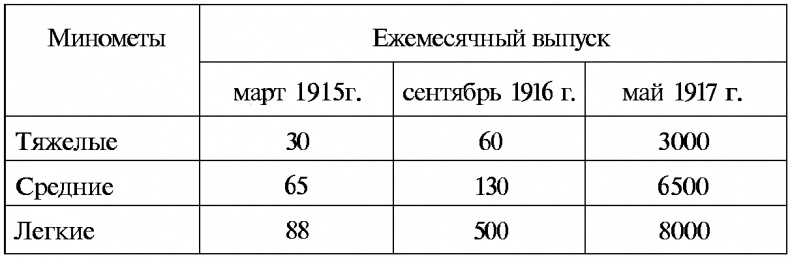

Таблица 57. Данные производства минометов в Германии

Замечу, что минометы системы Эрхардта ограниченно применялись и во Второй мировой войне.

С началом Первой мировой войны в России срочно начали создавать орудия ближнего боя. В армии изготавливали кустарные минометы, заводы осваивали производство своих и иностранных конструкций, часть минометов была закуплена во Франции и Англии. В итоге в 1914–1917 гг. в русской армии использовалось несколько десятков типов минометов. Причем все они были изготовлены по глухой схеме, то есть смонтированы на опорной плите, железной или деревянной.

Рассказать обо всех типах минометов невозможно. Поэтому я остановлюсь лишь на наиболее, интересных экземплярах.

В конце 1914 г. капитан Рдултовский спроектировал миномет, телом которого был ствол от 8-линейного (20,3-мм) крепостного ружья барона Гана, принятого на вооружение в 1877 г. При этом ствол ружья был укорочен до 305 мм. Стрельба велась надкалиберной миной, имевшей хвостовик (стержень, шомпол). Хвостовик вставлялся с дула в ствол миномета.

Гильза и мешочек с порохом помещались в ствол с казенной части с помощью откидного затвора системы Крнка. Схема миномета глухая. Железный двухстанинный станок жестко крепился к деревянному основанию. Угол вертикального наведения — от 0° до 60°. Стрельба велась с платформы, установленной на грунте. Вес миномета в боевом положении — 32,8 кг. Для перевозки миномета на ось, связанную с платформой, надевались деревянные колеса.

Стрельба производилась надкалиберными шаровой и цилиндро-конической минами. Шаровая мина весила 2,56 кг и содержала 256 г бездымного пороха. С 1 февраля 1916 г. он был заменен аммоналом. При взрыве мины образовывалось 300 осколков.

В конце 1915 г. была принята на вооружение цилиндроконическая мина. Она весила 2,46 кг и содержала 170 г тротила. Начальная скорость мины — около 61 м/с. Дальность стрельбы — до 350 шагов (250 м).

В ряде документов 8-линейный миномет Рдултовского именуется 20-мм мортиркой Рдултовского.

Довольно широкое распространение получил миномет, спроектированный капитаном Е. А. Лихониным. Первый 47-мм миномет Лихонина был испытан 22 мая 1915 г. В том же году было изготовлено 154 47-мм миномета Лихонина, в 1916 г. — 500 и в 1917 г. — 113 минометов. Всего на заводе было изготовлено 767 47-мм минометов Лихонина.

Миномет состоял из тела миномета, замка, лафета с сектором, отвеса и угломера. Ствол имел гладкий канал для помещения хвоста снаряда, камору для помещения гильзы с зарядом и нарезную часть для помещения замка. Ствол стальной. Заодно со стволом откованы цапфы.

Заряжание миномета производилось следующим образом: заряжающий открывал замок, закладывал гильзу с зарядом в камору, опускал за ручку замок в нарезную часть ствола орудия и поворачивал по часовой стрелке до отказа. Далее хвост (шомпол) мины опускали в дульную часть ствола. Перед выстрелом заряжающий оттягивал спуск курка, затем откидывал предохранитель и дергал за шнур, приделанный к хвосту курка.

Механизм вертикального наведения конструктивно обеспечивал угол возвышения от 0° до +70°, но при углах, меньших +35°, стрелять не рекомендовалось, так как возможно было опрокидывание лафета.

Для стрельбы из миномета необходимо три номера расчета, для подноски мин — еще три.

На поле боя миномет перевозился одним или двумя номерами расчета. Для перевозки служил колесный ход, состоящий из двух колес, одетых на стальную ось. Для удобства возки миномета в лафет вставлялось железное правило с рукояткой. Миномет можно переносить и вручную четырьмя номерами, для чего в скобы вставлялись палки. Вес миномета в боевом положении 90,1–99 кг.

Миномет на земле крепился железным колом, забиваемым через отверстие в основании лафета.

Скорострельность миномета — до 4 выстрелов в минуту.

В боекомплект миномета входило три типа надкалиберных мин. Чаще всего использовались 180-мм фугасные мины с железным сварным корпусом. На дне имелось отверстие для ввинчивания хвоста, к которому приклепаны четыре железных крыла стабилизатора. Вес мины — 21–23 кг (с шомполом), длина — 914 мм. Мина снаряжена 9,4 кг аммонала. Взрыватель — ударная трубка обр. 1884 года или 13ГТ. При начальной скорости 60 м/с максимальная дальность стрельбы 180-мм сварной миной составляла 320 м.

Также использовалась чугунная мина весом 10,65 кг (с шомполом), содержавшая 205 г тротила. Дальность стрельбы миной составляла 170 м.

В начале 1915 г. в Россию из Франции было поставлено несколько десятков 58-мм французских минометов № 2 системы Дюмезиля. В 1915 г. 58-мм французский миномет типа Дюмезиль № 2 был модернизирован капитаном Е. А. Лихониным и в том же году запущен в серийное производство. В России было развернуто массовое производство таких минометов на Петроградском орудийном, Невском и Ижорском заводах. Затри года (1915–1917 гг.) был изготовлен 3421 миномет (по другим источникам — 3418) типа ФР (франко-русский).

На вооружении Красной Армии 58-мм минометы Дюмезиля отечественного и французского производств состояли до 1930 г. (рис. 10.3).

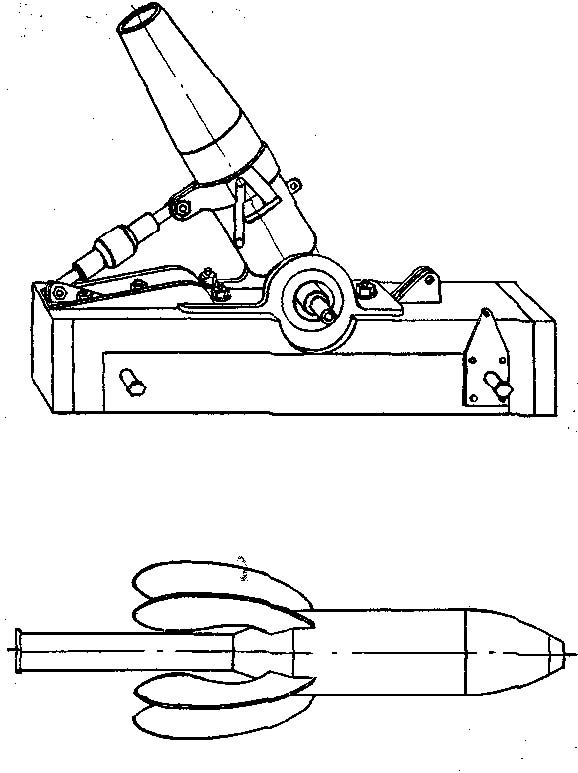

Рис. 10.3. 58-мм миномет типа ФР на деревянном основании и его мина.

9-см миномет Г.-Р. (германо-русский) представлял собой трофейный германский 9-см легкий миномет. В 1915 г. он был лишь слегка модернизирован генералом М. Ф. Розенбергом и запущен в серийное производство. В 1915–1917 гг. в России было изготовлено 12 519 минометов Г.-Р.
