Минометы Брандта имели гладкий ствол и стреляли оперенными минами. Схема воспламенения заряда была разработана английским инженером Стоксом. Воспламенение и горение основного метательного заряда по этой схеме происходит в замкнутом объеме (в трубке стабилизатора мины) при давлении 900–1500 кг/см2. Пороховые газы прорывают оболочку гильзы и прорываются в пространство за миной. Само же воспламенение происходит путем самонакалывания мины, опущенной в ствол на жало ударника на дне канала (рис. 10.5).


Тайны русской артиллерии

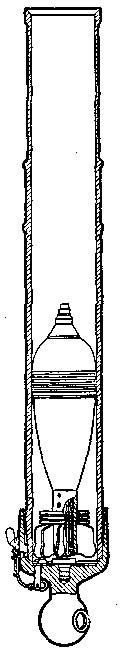

Рис. 10.5. Схема воспламенения Стокса в миномете.


Поэтому такие минометы получили название системы Стокса — Брандта. За рубежом их часто именовали также мортирами сопровождения пехоты. Действительно, 81-мм минометы Стокса — Брандта легко и быстро разбирались на три части — ствол, треногу и опорную плиту.

В течение буквально пары лет 81-мм минометы Стокса — Брандта распространились почти по всему миру. Наше же артупровление РККА не сумело или не смогло закупить их во Франции. Но вот в октябре 1929 г. на КВЖД начался советско-китайский вооруженный конфликт. В ходе боев части Красной Армии захватили несколько десятков китайских 81-мм минометов Стокса — Брандта и сотни мин к ним. В ноябре — декабре 1929 г. трофейные минометы были отправлены в Москву и Ленинград для изучения.

Естественно, что китайские минометы первым делом попали в группу «Д». При первом же знакомстве с ними Н. А. Доровлев оценил гениальную простоту изделия. Не раздумывая, он отказался от глухой схемы, хотя работы по таким системам еще велись некоторое время по инерции. В течение нескольких месяцев группа «Д» разработала по схеме мнимого треугольника (а точнее, скопировала китайский миномет) систему из трех минометов калибров 82, 107 и 120 мм (рис. 10.6).


Тайны русской артиллерии

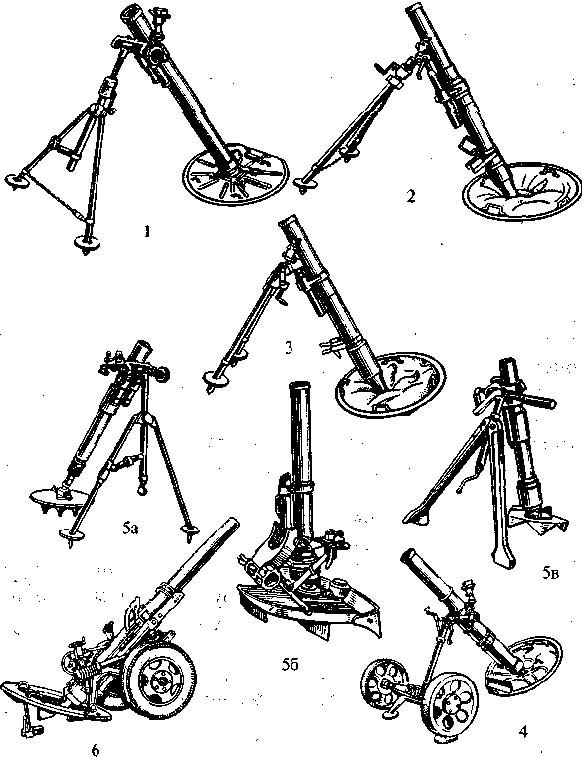

Рис. 10.6. Советские минометы:

1. 82-мм батальонный миномет обр. 1937 г.

2. 120-мм полковой миномет обр. 1938 г.

3. 107-мм горно-вьючный полковой миномет обр. 1938 г.

4. Упрошенный 120-мм полковой миномет обр. 1941 г.

5. 50-мм ротные минометы: а) обр: 1938 г.; б) обр. 1940 г.; в) обр. 1941 т.

6. 160-мм миномет обр. 1943 г. МТ-13.


Рабочие чертежи 82-мм миномета были отправлены Доровлевым в Артиллерийское управление 29 ноября 1931 г.

Почему у минометов группы «Д» калибр был 82 мм, а не 81,4 мм, как у минометов Стокса—Брандта в остальных государствах мира? Доровлев обосновывал разницу в калибрах так: мины батальонных минометов иностранных армий могли быть использованы нашими минометчиками при стрельбе из наших минометов, в то время как наши мины не были пригодны для стрельбы из иностранных минометов. На мой взгляд, такое обоснование — не более чем остроумие на лестнице. Это в 1930-е то годы заранее планировать массовую сдачу минометного вооружения врагу? Да и в ходе Первой и Второй мировых войн чаше случались захваты артсистем без снарядов, чем снарядов без артсистем. Скорее всего, Доровлев и K° боялись заклинивания мин в каналах минометов, а возможно, это связано с «хитростями» с центрирующими поясками.

Согласно проекту ствол 82-мм миномета был гладкий. На конец трубы навинчен казенник с шаровой пятой для упора в плиту. На ствол надета обойма, связывающая ствол со станком. Обойма снабжена амортизаторными пружинами.

Инженер Колесников спроектировал колесный ход к миномету по типу своего знаменитого пулеметного станка обр. 1912 г. Колеса в боевом положении вывешивались. На поле боя станок перекатывался вручную с помощью двух оглобель. Число зарядов пять, вес их от 6 до 62 г.


Проектные данные 82-мм миномета

Калибр, мм — 82

Длина ствола, мм/клб — 1220/15

Угол вертикального наведения, град — +40; +80

Угол горизонтального наведения, град — 6

Вес миномета в боевом положении, кг — 75

Вес ствола с обоймой, кг — 22

Вес станка с колесным ходом, кг — 38

Вес опорной плиты, кг — 14

Скорострельность, выстр/мин — 15–18


При весе мины 3,6 кг и максимальном давлении в канале ствола 250 кг/см2 максимальная дальность стрельбы составляла 2500 м, а минимальная (при угле +70°) — 150 м.

Рассмотрев рабочие чертежи, Артуправление утвердило их и дало 7 января 1932 г. опытный заказ на пять 82-мм минометов заводу «Красный Октябрь».

Полигонные испытания 82-мм минометов, изготовленных на заводе «Красный Октябрь», начались 17 июня 1933 п на НИАПе. Вес минометов с колесным ходом составлял 81 кг. Стрельба велась трофейными минами с шестикрылыми стабилизаторами. Всего у китайцев было захвачено около 10 тысяч мин. Стрельба ими велась на дистанции от 1800 до 80 метров.

Качество минометов и отечественных мин было неудовлетворительное, и испытания шли одно за другим. К работе над минометами подключились заводы № 13 (г. Брянск) и № 7 («Красный Арсенал»). Постепенно завод № 7 стал ведущим разработчиком и изготовителем минометов.

В 1935–1936 гг. началось малосерийное производство 82-мм батальонных минометов. К 1 ноября 1936 г. в РККА состояло 73 82-мм батальонных миномета, хотя по штатам их положено иметь 2586 штук (рис. 10.7).


Тайны русской артиллерии

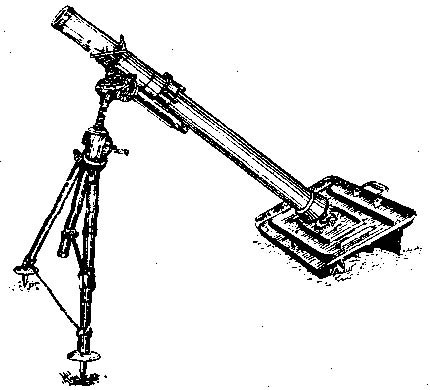

Рис. 10.7. 82-мм батальонный миномет обр. 1936 г.


В 1937 г. было произведено 1587 82-мм минометов, в 1938 г. — 1188, в 1939 г. — 1678. На I–III кварталы 1940 г. трем заводам Наркомата вооружений (№ 7, 106 и 393), а также заводам Кировскому, Горловскому и «Красный Октябрь» было дано задание изготовить 6700 82-мм минометов. К 1 августа 1940 г. изготовлено 5543 миномета по цене 6750 руб. за штуку.

82-мм миномет имел гладкую трубу, боек полусферический, казенник крепился на трубе резьбой. Снаружи казенник оканчивался шаровой пятой.

Двунога-лафет служила для придания стволу углов вертикального и горизонтального наведения и включала в себя подъемный и поворотный механизмы, механизм горизонтирования и амортизатор. Опорная плита квадратная.

82-мм минометы обр. 1936 г. обладали целым рядом конструктивных недостатков, среди которых была необходимость разборки при переноске, сбиваемость прицела, малое изменение горизонтальных углов с помощью поворотного механизма.


Данные 82-мм миномета обр. 1936 г.

Калибр, мм — 82

Угол возвышения, град — +45; +85

Угол ГН, град: при работе поворотного механизма — +3
