Первый легкий миномет был создан фирмой «Рейнметалл» в 1908 г. Калибр его составлял 90 мм, ствол гладкий, вес миномета — 65 кг, а дальность стрельбы — 200 м.

В 1914–1916 гг. 90-мм миномет модернизировали. Вес его остался прежним — 65 кг, зато он мог стрелять 5,5-кг миной, содержавшей 0,75 кг взрывчатого вещества на дальности 373 м (миномет обр. 1914 г.) и 456 м (миномет обр. 1916 г.).

В 1914 г. на заводе «Рейнметалл» был создан 7,5-см легкий нарезной миномет весом 215 кг. Миномет стрелял 4,6-кг снарядом с 0,62 кг взрывчатого вещества на дальность 215 м.

В 1915 г. создается 7,5-см легкий нарезной миномет обр. 1916 г. Схема миномета — вращение на центральном штыре, хотя он мог стрелять и с колес. Миномет имел классические противооткатные устройства. Мины использовались от миномета обр. 1914 г.

В 1915–1916 гг. фирмой «Рейнметалл» совместно с Инженерным комитетом был создан 7,5-см малый миномет обр. 16 (1.M.W.16). Миномет имел ствол с шестью глубокими нарезами. Заряжание производилось с дула. Стрельба велась нарезными снарядами весом 4,6 кг с начальной скоростью 121 м/с на дальность от 200 до 1050 м. Длина ствола — 395 мм (5,5 калибра).

Подобно классическому артиллерийскому орудию, миномет имел противооткатные устройства. Цапфы люльки находились в крайнем заднем положении и вращались в подцапфенниках двухстанинного стального лафета. Угол вертикального наведения изменялся от +45° до +75°. Сам лафет мог вращаться на деревянном основании. В основании имелась боевая ось, на которую надевались деревянные колеса. Штатный способ ведения огня — стрельба с деревянного основания, находящегося на грунте. В этом случае миномет имел круговой обстрел. Однако при необходимости стрельба могла вестись и с колес. В этом случае угол горизонтального наведения не превышал 70°.

Вес ствола миномета 23 кг, вес системы в походном положении на колесном ходу 215 кг. Миномет перевозился автомобилем или одной лошадью. Ход не был подрессорен, поэтому скорость возки не превышала 12 км/час. Расчет миномета — 3–5 человек. Скорострельность — до 20 выстрелов в минуту.

Уже после окончания Первой мировой войны фирма «Рейнметалл» создала более дальнобойный 7,5-см миномет обр. 18 (1.M.W.18). Понятно, что цифра 18 была поставлена специально для западных держав с целью доказать, что миномет был создан еще в годы Первой мировой войны.

7,5-см миномет обр. 18 также был нарезной и имел противооткатные устройства. Вес снаряда был увеличен с 4,6 кг до 6,3 кг, а дальность стрельбы — с 1050 м до 3400 м.

Данные миномета

Калибр, мм — 75,85

Длина ствола, мм/клб — 885/11,8

Длина нарезной части, мм — 685

Объем каморы, л — 0,213

Угол ВН, град — −10; +75

Угол ГН, град — 12

Длина отката, м — 480

Вес откатных частей, кг — 104

Вес системы в боевом положении, кг — 400

К средним минометам, выполненным по глухой схеме, относились 15-см [98] и 17-см нарезные минометы.

Наиболее интересно устройство 17-см миномета, созданного фирмой Эрхардта (Рейнским заводом) в 1913 г. Миномет был создан по глухой схеме. Стрельба велась снарядами, имевшими готовые выступы. Ствол миномета представлял собой трубу-моноблок, наглухо закрытую с казенной части. В донной части канал заканчивался каморой для помещения заряда. В канале ствола были сделаны три нареза глубиной около 3 мм. Заряжание производилось с дула. Первоначально в канал досылался картузный заряд, а затем ввинчивался в нарезы ствола снаряд с готовыми выступами. Естественно, такая процедура существенно снижала скорострельность.

Компрессор гидравлический, состоял из двух цилиндров, расположенных над и под стволом. Накатник состоял из двух колонок спиральных пружин, вложенных в компрессорные цилиндры. Подъемный механизм — сектор, прикрепленный к левой цапфе люльки. Угол возвышения был возможен от +45° до +75°.

Станок вращался вокруг штыря на платформе. Поворотный механизм секторного типа допускал угол горизонтального наведения 20°. Станок представлял собой коробчатую конструкцию, склепанную из двух стальных штампованных станин, связанных между собой поперечными связями. Высота оси цапф люльки от грунта 943 мм. Станок был установлен на железном основании длиной 1420 мм и шириной 750 мм.

При стрельбе платформа устанавливалась на грунт. Для возки на цапфы платформы надевались деревянные колеса диаметром 890 мм.

На поле боя миномет мог передвигаться вручную наподобие тачки, дулом вперед. Один номер расчета держался за дышло, а два-три номера спереди впрягались в лямки, закинутые через плечо. Для передвижения в узких местах миномет легко разбирался на части: ствол с лафетом; платформа; колеса, дышло, правило и т. д. На походе миномет перевозился парой лошадей.

54-килограммовый снаряд при стрельбе с взрывателем без замедления пробивал или частично разрушал деревянные укрытия толщиной в 15 см, земляные — в 100 см. С взрывателем замедленного действия пробивались деревянные укрытия толщиной до 30 см. Действие осколков было эффективно на расстоянии до 100 м (разлет до 300 м). При стрельбе для проделывания проходов в проволочных заграждениях снаряд разрушал последние в окружности радиуса 4 м.

В 1915–1916 гг. 170-мм миномет образца 13 был модернизирован и получил название 17-см миномет обр. 16. Конструкция миномета в основном осталась без изменений. Был удлинен ствол и улучшена баллистика, дальность стрельбы возросла с 768 м до 1425 м.

В 1909 г. инженеры Рейнского завода создали по глухой схеме 25-см миномет обр. 10. Конструкция его была одинакова с 17-см минометом обр. 13. Ствол нарезной, заряжание производилось с дула снарядами с готовыми выступами. В походном положении на боевую ось основания надевались деревянные колеса. С такими колесами и при отсутствии подрессоривания скорость возки на конной или механической тяге не превышала 12 км/час. На вооружение он был принят в 1910 г. Фактически это был первый в мире серийно изготавливаемый миномет.

В 1915–1916 гг. 250-мм миномет обр. 10 был модернизирован и получил название 25-см миномет обр. 16. В ходе модернизации конструкция миномета практически не изменилась, но был удлинен ствол и улучшена баллистика. Дальность стрельбы возросла с 563 м до 970 м.

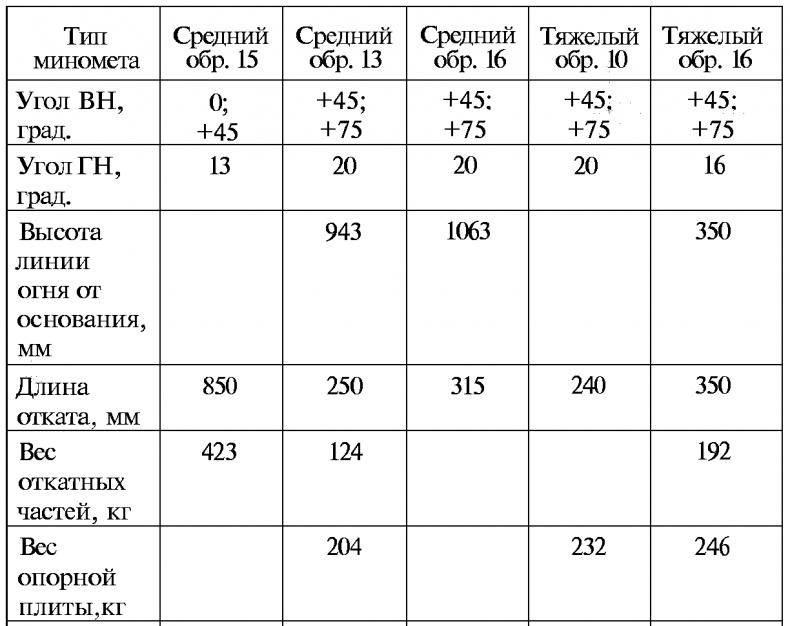

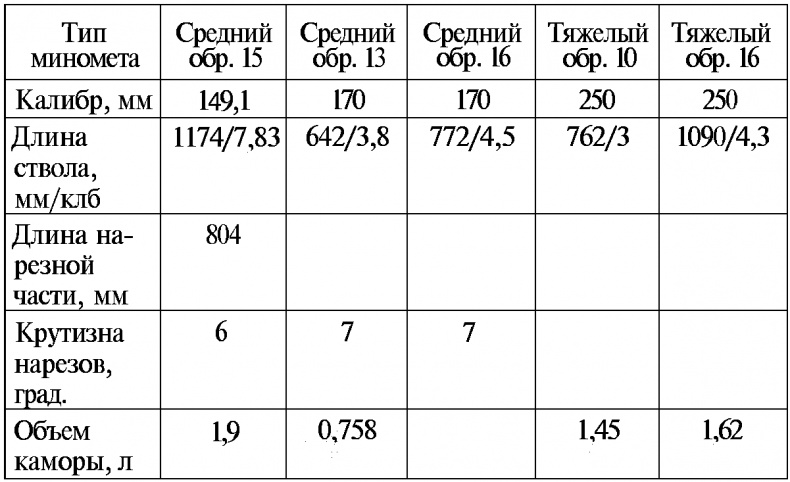

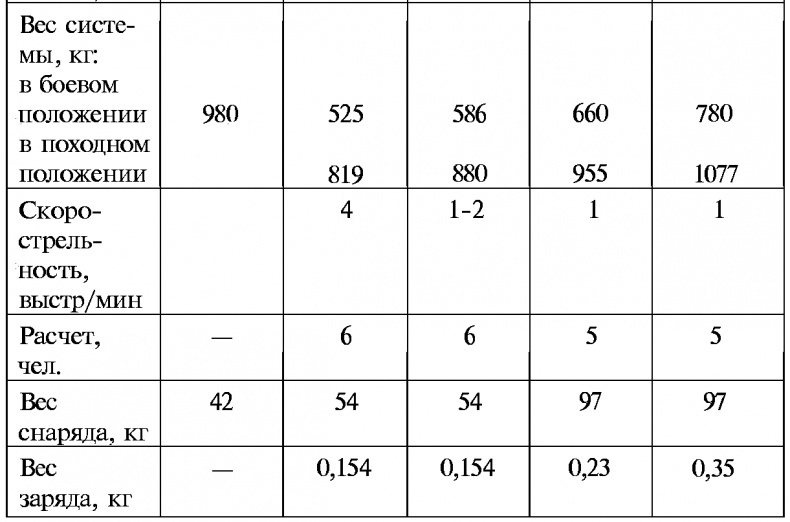

Таблица 56. Данные средних и тяжелых нарезных минометов
