при переноске двуноги — ±30

Вес миномета в боевом положении, кг — 67,7

Вес ствола с вьюком, кг — 19,0

Вес двуноги с вьюком, кг — 24,5

Вес опорной плиты с вьюком, кг — 24,2

Вес вьюка с тремя лотками (9 мин), кг — 47

Скорострельность, выстр/мин — до 30

Дальность стрельбы максимальная, м — 3000

Батальонный 82-мм миномет обр. 1937 г. представлял собой модернизацию миномета обр. 1936 г. В новом миномете высота ударника уменьшена с 26 мм до 8 мм, опорная плита сделана круглой, введены небольшие изменения в подъемный механизм, механизм горизонтирования и амортизатор (сделан больший ход пружины). Сделано более надежное крепление прицела. В минометах обр. 1936 г. и обр. 1937 г. применялись оптический минометный прицел МП-1 и минометный прицел с коллиматором МП-82.

82-мм миномет обр. 1937 г. в 1942 г. подвергся некоторым изменениям, в частности, механизм горизонтирования был расположен непосредственно на правой ноге двуноги. Ряд мелких изменений был внесен в минометы выпуска 1942 и 1943 годов. Наконец, в минометах, выпускавшихся с 1944 г., был введен качающийся прицел и отсутствовал механизм точного горизонтирования.

82-мм батальонный миномет обр. 1941 г. отличался от обр. 1937 г. наличием отделяемого колесного хода, опорной плитой арочной конструкции (как у 107-мм и 120-мм минометов), а также двуногой иной конструкции. Колеса надевались на полуоси ног двуноги и при стрельбе снимались.

Конструктивные усовершенствования были подчинены технологическим возможностям производства и направлены на уменьшение веса миномета, трудозатрат при его изготовлении и улучшении маневренных характеристик. Баллистические характеристики миномета обр. 1941 г. были аналогичны образцу 1937 г.

82-мм миномет обр. 1941 г. имел некоторые удобства при транспортировке по сравнению с минометом обр. 1937 г., но зато был менее устойчив при стрельбе и имел худшую кучность по сравнению с минометом обр. 1937 г.

С целью устранения недостатков 82-мм миномета обр. 1941 г. была проведена его модернизация. В ходе нее была изменена конструкция двуноги, колеса и крепления прицела. Модернизированный миномет получил название 82-мм миномет обр. 1943 г.

Вот почему минометы обр. 1937 г. в ходе Великой Отечественной войны производились параллельно с минометами обр. 1941 г. и обр. 1943 г.

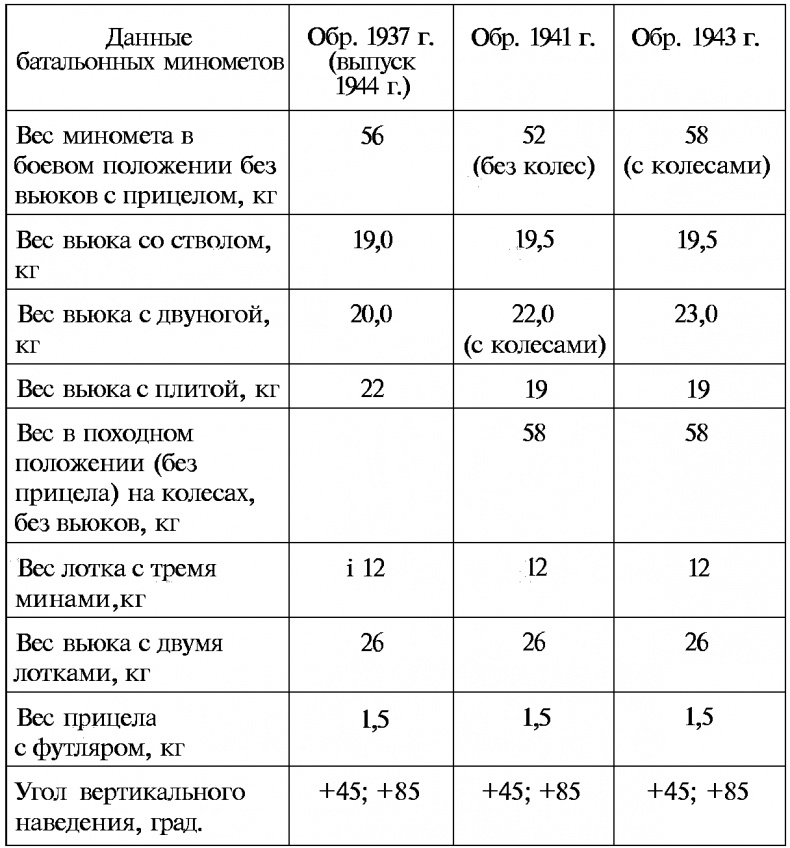

Таблица 59. Данные батальонных минометов

Для стрельбы из 82-мм минометов всех образцов применялись осколочные шестиперые и десятиперые мины и дымовые шестиперые мины. Кроме того, эпизодически применялись и агитационные мины.

82-мм осколочная шестиперая мина 0–832 и 82-мм осколочная десятиперая мина 0–832Д весили 3,1–3,31 кг, вес разрывного заряда в них составлял 0,4 кг. 82-мм дымовая шестиперая мина Д-832 весом 3,46–3,67 кг содержала 0,066 кг разрывного заряда и 0,41 кг дымообразующего вещества.

Кроме того, использовалась 82-мм агитационная мина А-832. Вес мины 4,6 кг. Взрыватель ОМ-82.

В небольших количествах в 1941–1942 гг. применялись тяжелые фугасные мины весом 7–7,5 кг, содержавшие 1,8 кг тротила. Их внешнее отличие — двухъярусное оперение. Стрельба из 82-мм батальонных минометов фугасной миной производилась специальными зарядами (один основной и четыре дополнительных). Максимальная дальность стрельбы фугасной миной 1100 м. При попадании в грунт средней плотности фугасная мина создавала воронку диаметром 1,4–2 м и глубиной 0,6–0,7 м.

82-мм осколочные мины 0–832 и 0–832Д давали 400–600 убойных осколков весом более 1 г. Радиус сплошного поражения у них был 6 м, а действительного поражения — 18 м.

Параллельно с 82-мм минометом группа «Д» разработала в 1930 г. проект 107-мм химического МС-107 (миномет Стокса, калибр 107 мм). Миномет имел схему мнимого треугольника.

Ствол гладкий. Казенник цилиндрический чашкообразной формы, навинчивался на ствол снаружи. Стреляющее приспособление, сделанное по схеме Стокса, Доровлев и K° ухитрились назвать в описании миномета… затвором (?!) — «В центре казенника рассверлено и нарезано отверстие, ось которого совпадает с осью ствола. В него ввинчивается затвор. На одном из концов затвора ударник с бойком для разбивания капсюля, а другой конец (пятка) имеет вид полушара, которым ствол упирается в боевом положении в опорную плиту». Так что вполне возможно, что будущий историк с гуманитарным образованием, прочитав о затворе, решит, что миномет был казнозарядным.

Миномет имел двуногу по типу 81-мм миномета Стокса — Брандта, на которой были смонтированы подъемный и поворотный механизмы. Оба механизма были винтового типа.

Изменение дальности стрельбы происходило как за счет изменения угла возвышения, так и за счет изменения заряда.

Опорная плита миномета четырехугольная.

Колесного хода миномет не имел, а на поле боя переносился расчетом, для чего разбирался на три части — ствол, двуногу и опорную плиту.

Данные миномета МС-107

Калибр, мм — 107

Длина ствола, мм — 1300

Угол вертикального наведения, град — +45; +75

Вес ствола, кг — 47,1

Вес системы в боевом положении, кг — 90

Максимальное давление в канале ствола, кг/см2 — 470

Стрельба производилась минами с четырьмя стабилизаторами (перьями). Основной заряд 3,5 г черного пороха помешался в обрезанной до 25 мм бумажной гильзе охотничьего патрона 12-го калибра. Дополнительные заряды весили по 15 г пороха «Глухарь» и в мешочках из шелковой ткани помещались между стабилизаторами.

Весной 1931 г. в Харькове на заводе «Красный Октябрь» была изготовлена установочная серия 107-мм минометов МС-107.

В мае 1931 г. стволы минометов были испытаны на прочность на НИАПе. А с 1 по 11 августа 1931 г. были проведены испытания минометов в Гороховце на минометном полигоне химической группы. В Гороховец прибыла рота, вооруженная восемью химическими минометами МС-107. Испытывались химические и дымовые мины.

Химические мины снаряжались на заводе № 15, а фосфорные — на заводе № 80. Химическая мина типа Р-100 содержала 2,21 кг отравляющего вещества, состоящего из смеси 72 % вещества «Ю» и 28 % вещества «О», а мина Р-5 содержала 1,7 кг иприта. Дымовые мины снаряжены фосфором весом 7, 4 кг. На испытаниях в Гороховце дальность стрельбы миной весом 7,4 кг под углом 45° оказалась 2050 м.

В ходе испытаний выяснилось:

Осколочного действия мины не имеют совершенно, если не считать отрыва горловины и дробления запаянного стакана, которые, как правило, остаются в воронке. На всех зарядах на углах 45–55° система в основном устойчива.
