Из-за большого бокового и продольного рассеиваний исключалась возможность стрельбы по отдельным огневым точкам. Постоянные недолеты почти исключали возможность стрельбы через голову своих войск.

Система была излишне утяжелена — около 90 кг, особенно ствол (47,9 кг). Носка ствола одним человеком была невозможна, а двумя — неудобна. Ударник давал осечки. Опорная плита давала прогибы. Ноги миномета носили на плече, а плиту — за веревку в руках (как портфель). Дымный порох в хвостовом запальном патроне давал большой нагар, а дым демаскировал миномет. У взрывателя не было мгновенного действия.

Для определения действия отравляющего вещества при взрыве мин было использовано 20 животных. Отчет об этом до сих пор строго засекречен.

Минометы МС-107 выпускались небольшими сериями. К весне 1933 г. в частях они использовались только как учебные. По неясным причинам, в ряде документов миномет МС-107 именовался «минометом обр. 1928/30 г.». На самом деле в 1928 г. этого миномета и в проекте не было.

В 1931 г. группа «Д» произвела модернизацию миномета МС-107. Модернизированный миномет получил название ХМ-107 обр. 1931 г. (ХМ — химический миномет). В конструкцию нового миномета был введен колесный ход и пружинный амортизатор, состоявший из четырех колец. Ход состоял из боевой оси, двух металлических колес и складных трубчатых поручней. При стрельбе ход легко отделялся.

Опорная плита та же, что и у МС-107.На колесном ходу два номера расчета могли перевозить миномет на поле боя (рис. 10.8).

Миномет ХМ-107 был запущен в серийное производство.

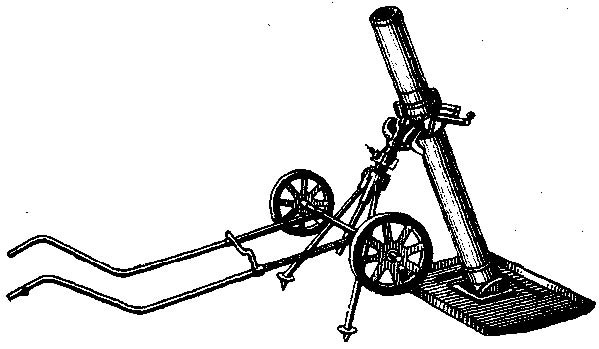

Рис. 10.8 107-мм химический миномет ХМ-107 обр. 1931 г.

Данные миномета ХМ-107

• Калибр, мм — 107

• Длина ствола, мм — 1400

• Угол вертикального наведения, град — +45; +75

• Площадь опорной плиты, см — 2500

• Толщина стенок ствола, мм — от 7 до 4

• Толщина листа плиты, мм — 7

• Вес ствола, кг — около 30

• Вес двуноги, кг — около 22

• Вес колесного хода, кг — около 30

• Вес опорной плиты, кг — около 24,5

• Вес миномета в походном положении, кг — около 110

• Скорострельность, выстр/мин — до 20

• Время перехода из походного положения в боевое, мин — 2–5

Стрельба из миномета ХМ-107 велась минами с восемью перьями. Вес мин — от 6,5 кг до 7,2 кг. Мины снаряжались веществами СОВ, НОВ [99] и фосфором. Ипритная мина заражала площадь 80–100 м2, а мина с НОВ создавала дымовое облако площадью около 80 м2 с концентрацией отравляющего вещества не менее 3 мг/литр в момент взрыва. Фосфорная мина создавала дымовое облако шириной 10 м и длиной по ветру около 100 м.

На испытаниях миномета ХМ-107 были получены следующие результаты: при стрельбе миной весом 6,5 кг полным зарядом (160 г) револьверного пороха под углом 45° и начальной скорости мины 210 м/с дальность составила 3252 м.

Было отмечено большое рассеивание — 1/50 по дальности.

В 1931 г. завод «Красный Октябрь» изготовил несколько опытных 107-мм минометов ХМ-4. Внешне миномет был похож на МС-107 — схема мнимого треугольника, опорная плита прямоугольная. Длина ствола — 1700 мм. Вес ствола — 37 кг. Вес опорной плиты — 48 кг.

Самым мощным минометом, проектирование которого было начато в 1931–1932 гг. группой «Д», стал 120-мм полковой миномет. Согласно проекту (на 1 января 1933 г.) 120-мм полковой миномет имел конструктивную схему мнимого треугольника и схему воспламенения Стокса — Брандта. Вес миномета в боевом положении составлял 140 кг. В боекомплект входили осколочно-химическая мина весом 12,08 кг, содержавшая 2,18 кг отравляющего вещества и фугасная чугунная мина весом 9,3 кг, содержавшая 2,56 кг взрывчатого вещества. Дальность стрельбы должна была составлять 3000–3500 м. Дальность стрельбы менялась за счет изменения зарядов и угла вертикального наведения.

Испытания 120-мм миномета затянулись с 1934 г. по 1939 г. Было испытано несколько десятков мало отличавшихся друг от друга опытных образцов.

Официально 120-мм миномет был принят на вооружение постановлением Комитета Обороны от 26 февраля 1939 г. вместе с 82-мм батальонным минометом обр. 1937 г. и 107-мм горно-вьючным минометом обр. 1938 г. Полковой миномет получил название «120-мм миномет обр. 1938 г.».

Серийное производство 120-мм минометов началось в 1939 г. За год было изготовлено 500 минометов. На I–III кварталы 1940 г. заводу № 7 заказали 2100 120-мм минометов по цене 29 тыс. руб. за штуку. К 1 августа 1940 г. было изготовлено 933 миномета.

Ствол миномета гладкий. В отличие от батальонных минометов, выстрел производился с помощью стреляющего приспособления, размещенного в казеннике. Для производства выстрела достаточно было дернуть за спусковой шнур. При необходимости боек переводился в жесткое положение, и стрельба велась методом самонакалывания, как в батальонном миномете.

Плита у 120-мм миномета отличалась от плиты батальонного миномета обр. 1937 г. и представляла собой арочную конструкцию. В этой плите верхний лист изготавливался глубокой штамповкой и опирался на приваренные к нему ребра жесткости, которые врезались в грунт и обеспечивали опору плиты на грунт большей частью нижней поверхности листа.

В походе миномет перевозился на колесном ходу посредством механической тяги, а без колесного хода мог перевозиться в кузове грузового автомобиля в разобранном виде. Время перевода из походного положения в боевое — 2–3 минуты.

Наиболее был распространен неподрессоренный колесный ход обр. 1938 г., состоявший из рамы и двух колес от автомобиля «ГАЗ-АА».

Миномет обр. 1938 г. снабжался передком обр. 1938 г. Передок, являясь передней частью общей повозки миномета на походе (хотя можно возить миномет и без него), предназначался также для перевозки 20 мин. Передок состоял из рамы, двух колес от автомобиля «ГАЗ-АА» и короба. Кроме мин, в коробе помещались два лотка, а в каждом лотке — пять пар коробок с дополнительными зарядами и один запасной хвостовой патрон (для замены давшего осечку). В годы войны выпускался так называемый «упрощенный» передок.

Несколько модернизированный вариант миномета обр. 1938 г. получил название «120-мм миномет обр. 1941 г.».

120-мм миномет обр. 1941 года в отличие от миномета обр. 1938 г. был снабжен амортизатором упрощенной конструкции и не имел колесного хода. Для сокращения трудозатрат применялся ввинтной казенник, однако надежная обтюрация его в соединении со стволом не обеспечивалась.

В 1943 году был принят на вооружение новый 120-мм миномет, который представлял собой модернизированный вариант образца 1938 г. В нем было усовершенствовано стреляющее приспособление, которое разбиралось без свинчивания казенника. Кроме того, миномет снабжался амортизаторами с более длинным ходом пружины и качающимся прицелом. Введение качающегося прицела упрощало механизм горизонтирования. В 1945 г. для буксирования автомобилем миномету был придан усовершенствованный подрессоренный ход. В целом миномет оказался весьма удачным образцом и выпускался промышленностью до последних дней войны.
