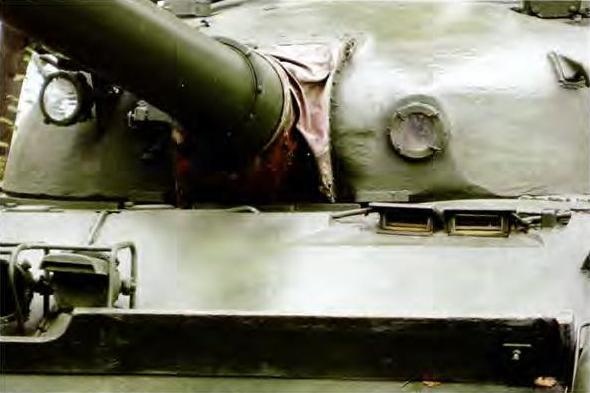

^{Вид спереди на башню Т-62. Справа от пушки — амбразура телескопического прицела закрытая защитным стеклом.}

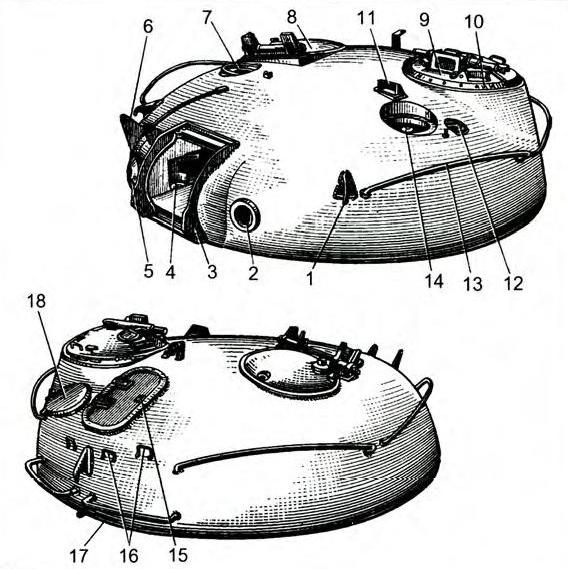

Башня:

1 — крюк; 2 — амбразура прицела; 3 — защитная планка; 4 — расточка для цапфы люльки пушки; 5 — амбразура пулемета; 6 — кронштейн для крепления ИК-прожектора; 7 — отверстие для установки прибора наблюдения заряжающего; 8 — крышка люка заряжающего; 9 — люк командира танка; 10 — броневое кольцо; 11 — прибор наблюдения наводчика; 12 — отверстие для антенного ввода; 13 — поручень; 14 — отверстие для установки прицела ТПН-1; 15 — крышка люка выброса гильз; 16 — скобы крепления брезента; 17 — отверстие для выброса отсепарированной пыли; 18 — броневой грибок.

В кормовой части башни имеется люк для выброса стреляных гильз, закрываемый крышкой. Для доступа свежего воздуха в боевое отделение при работе нагнетателя-сепаратора в кормовой части башни сделан вырез, прикрытый снаружи броневым грибком, а в нижней кормовой части башни — отверстие для выброса наружу отсепарированной пыли.

Башня устанавливается на шариковой опоре, представляющей собой радиально-упорный шарикоподшипник, кольцами которого являются погоны башни. Вращение башни осуществляется с помощью механизма поворота — планетарного редуктора с электромеханическим приводом. Для предохранения от поломок механизм снабжен сдающим звеном (фрикционной муфтой).

ВООРУЖЕНИЕ. В башне танка установлена 115-мм гладкоствольная пушка У-5ТС (2А20) и спаренный с ней 7,62-мм пулемет ПКТ (до августа 1964 года — СГМТ), стабилизированные в двух плоскостях наведения.

Ствол пушки состоит из трубы, скрепленной в каморной части кожухом, казенника с обоймой и механизма продувания канала. Затвор полуавтоматический горизонтальный клиновой. Полуавтоматика механическая, пружинного типа. В противооткатные устройства входят гидравлический тормоз отката и гидропневматический накатник. Цилиндры тормоза отката и накатника закреплены в обойме казенника и при выстреле откатываются вместе со стволом.

Дальность стрельбы из пушки с помощью телескопического прицела составляет: для подкалиберного снаряда — 4000 м; для кумулятивного и осколочно-фугасного — 3000 м. С помощью бокового уровня дальность выстрела кумулятивным и осколочно-фугасным снарядами при угле возвышения пушки +16° достигает 5800 м, а осколочно-фугасным снарядом увеличенной дальности 3ОФ18 — 9500 м. При применении ночного прицела дальность стрельбы всеми типами снарядов — 800 м.

Дальность прямого выстрела при высоте цели 2 м составляет: подкалиберным снарядом — 1870 м; кумулятивным — 990 м; осколочно-фугасным — 970 м.

Горизонтальный угол обстрела из пушки и спаренного пулемета равен 360°, угол возвышения +16°, склонения -6°. Непоражаемое пространство перед танком: для пушки — 20 м, для пулемета — 19 м. Прицельная скорострельность при стрельбе с места — 4 выстр./мин. Спусковой механизм пушки состоит из электрического и механического (ручного) спусков. Рычаг электроспуска смонтирован на рукоятке маховика подъемного механизма.

Стрельба из пушки и спаренного пулемета осуществляется с помощью телескопического шарнирного монокулярного прицела со сменным увеличением ТШ2Б-41 (на танках поздних выпусков — ТШС-41У) и электронно-оптического монокулярного перископического ночного прицела ТПН-1-41-11. В качестве источника инфракрасного света для последнего используется прожектор Л-2Г с ИК-фильтром. Для стрельбы с закрытых позиций применяются боковой уровень и азимутальный указатель.

На боевых машинах, выпускавшихся с 1972 года, на турели люка заряжающего устанавливался 12,7-мм зенитный пулемет ДШКМ обр. 1938/46 г.

На танках ранних выпусков установлен электрогидравлический стабилизатор «Метеор», на последующих — «Метеор М» и «Метеор М1»; их характеристики практически одинаковы. «Метеор» имеет электронику на лампах, а «Метеор М» и «Метеор М1» — на транзисторах. Стабилизатор обеспечивает угловые скорости наведения пушки в горизонтальной плоскости от 0,07 до 16 град/с и в вертикальной — от 0,07 до 4,5 град/с.

Боекомплект пушки У-5ТС состоит из 40 унитарных выстрелов с бронебойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами. Выстрелы размещены в специальных укладках в корпусе и башне танка: 16 — в двух баках-стеллажах в носовой части корпуса; 20 — в стеллажной укладке у перегородки силового отделения; 2 — с помощью хомутиковых укладок крепятся по бортам корпуса танка; 2 — в хомутиковой укладке на борту башни. Все боеукладки рассчитаны на размещение выстрелов с любым типом снаряда, за исключением хомутиковой укладки на правом борту башни, которая приспособлена только под выстрелы с бронебойно-подкалиберными снарядами.

Для всех выстрелов пушки У-5ТС используются одинаковые гильзы: стальная 4Г9 массой 7,95 кг или латунная 4Г10А массой 8,45 кг. Выстрелы с подкалиберными снарядами комплектуются только латунными гильзами, как более надежными.

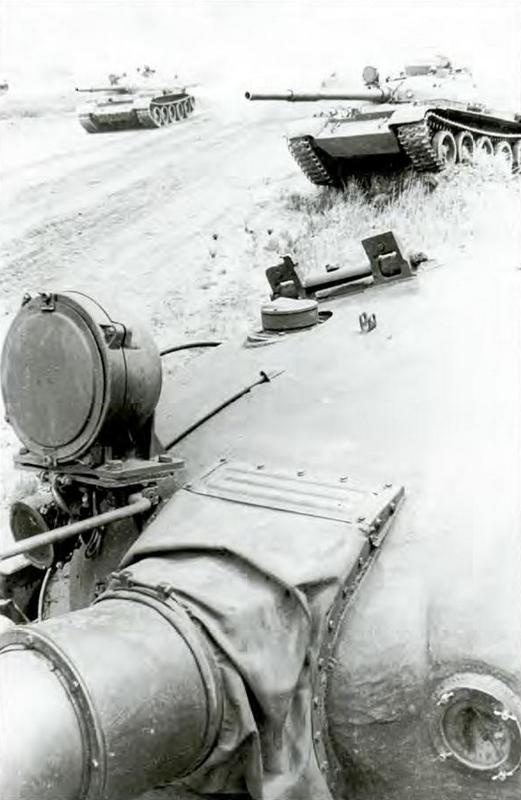

^{Вид на башню спереди сверху. Справа от пушки, на подвижную бронировку которой надет защитный брезентовый чехол, видна амбразура телескопического прицела, закрытая защитным стеклом. Слева от пушки, на специальном кронштейне установлен ИК-осветитель ночного прицела Л-2Г, а ниже его — фара ФГ-125 прибора ТВН-2.}

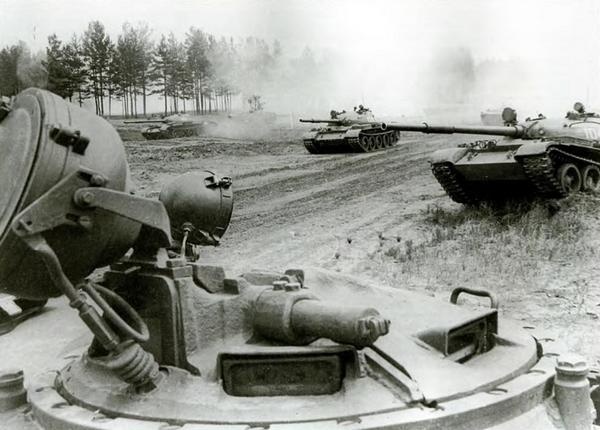

^{Командирская башенка. На переднем плане — ИК-прожектор ОУ-3ГК; под ним — прибор наблюдения командира ТКН-3.}

^{Танки Т-62 выходят на Красную площадь. 7 ноября 1973 года.}

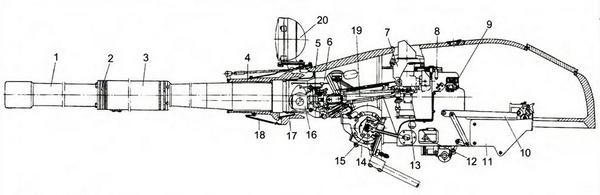

Установка пушки У-5ТС:

1 — ствол пушки; 2 — компенсирующее кольцо; 3 — ресивер эжекционного устройства; 4 — подвижная бронировка пушки; 5 — крыша башни; 6 — люлька пушки; 7 — ночной прицел ТПН-1; 8 — рычаг повторного взвода; 9 — боковой уровень; 10 — рамка механизма выброса; 11 — ограждение пушки; 12 — рычаг механического спуска ударника; 13 — рукоятка выбрасывателей; 14 — подъемный механизм; 15 — приспособление для снятия заклинивания пушки; 16 — обойма цапфы; 17 — внутренний чехол пушки; 18 — наружный чехол пушки; 19 — прицел ТШ2Б-41; 20 — ИК-прожектор Л-2Г.
