Правда, на вооружении Советской Армии ИТ-1 состоял недолго. По замыслу военных, отдельными батальонами истребителей танков должны были комплектоваться мотострелковые дивизии, разворачиваемые на танкоопасных направлениях. Было сформировано всего два таких батальона: один — в Белорусском, а другой — в Прикарпатском военных округах. В процессе испытаний и эксплуатации ракетный комплекс показал высокую надежность — до 96,7 %. Однако его конструктивные недостатки: большие габариты и масса, устаревшая элементная база, большая мертвая зона, отсутствие пушки на танке и т. д. послужили причиной снятия ИТ-1 с вооружения. В боевых действиях эти машины не участвовали и на экспорт не поставлялись.

Танк Т-62 имеет классическую компоновку с кормовым расположением трансмиссии. Внутри его корпус делится на три отделения: управления, боевое и силовое.

Отделение управления размещено слева в носовой части корпуса танка. В нем находится сиденье механика-водителя, перед которым на днище корпуса установлены рычаги управления планетарными механизмами поворота и педаль подачи топлива. На верхнем наклонном листе носовой части корпуса перед сиденьем расположены педали управления главным фрикционом и остановочными тормозами. В отделении управления, кроме того, находятся: курсоуказатель, щиток контрольных приборов, стеллаж аккумуляторных батарей, органы управления системой питания двигателя, баллоны со сжатым воздухом и аппаратура воздушного запуска двигателя, часть боекомплекта спаренного пулемета, ящик с ночным прибором ТВН-2, пенал ЗИП электрооборудования и другие приборы и снаряжение.

Над сиденьем в крыше корпуса имеется люк механика-водителя. К стакану штока крышки люка крепится концевой переключатель блокировки поворота башни при открытом люке. Перед люком установлены два призменных прибора наблюдения с пневможидкостной очисткой верхних стекол, сигнальные лампы выхода ствола пушки за пределы ширины танка и створчатые фонари освещения. Позади сиденья механика-водителя в днище корпуса расположен люк запасного выхода. Между стеллажом аккумуляторных батарей и правым бортом корпуса находятся два бака-стеллажа; в носовой части корпуса перед ними — передний топливный бак.

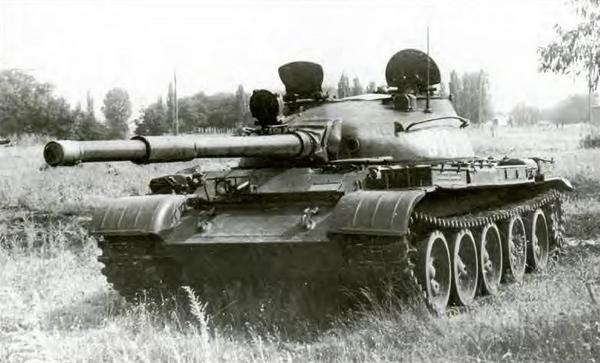

^{Средний танк Т-62 образца 1962 года.}

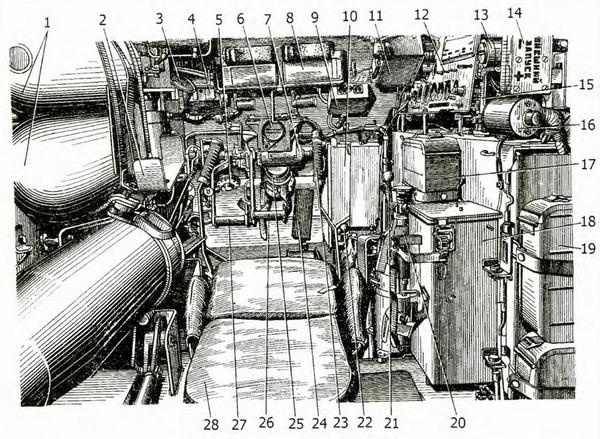

Отделение управления:

1 — воздушные баллоны; 2 — стеллаж для крепления магазин-коробки; 3 — спидометр; 4 — прибор КРП-1; 5 — бустер гидропневматического привода управления главным фрикционом; 6 — курсоуказатель; 7 — блок питания курсоуказателя; 8 — прибор наблюдения механика-водителя; 9 — прибор КУВ-3; 10 — ящик для сухого пайка со стеллажом для запасной призмы механика-водителя; 11 — автомат системы АС-2; 12 — щиток контрольно-измерительных приборов; 13 — счетчик моточасов; 14 — розетка внешнего запуска; 15 — кронштейн для крепления измерительного пульта ДП-3Б; 16 — выключатель батарей; 17, 19 — магазин-коробки; 18 — ящик для ТВН-2; 20 — ручной огнетушитель; 21 — рычаг переключения передач; 22 — рычаг топливоподкачивающего насоса; 23 — рычаг привода управления ПМП, правый; 24 — педаль подачи топлива; 25 — бачок для питьевой воды; 26 — педаль тормоза; 27 — педаль главного фрикциона; 28 — сиденье механика-водителя.

Боевое отделение занимает среднюю часть корпуса и башню. В последней установлена 115-мм гладкоствольная пушка, на которой справа укреплен спаренный пулемет. Слева от пушки размещены сиденья командира и наводчика. Перед наводчиком установлены пульт управления стабилизатором, поворотный механизм с курсоуказателем, прицелы, прибор наблюдения ТНП-165, выключатели прожектора Л-2Г и светильника. Снизу под пушкой на люльке укреплены гидроусилитель и гироблок. Слева от сиденья командира в башне находятся радиостанция с блоком питания и аппаратами ТПУ. В задней части башни имеются механизм и люк для выброса стреляных гильз, а ниже люка смонтирован нагнетатель системы герметизации. Кроме того, в боевом отделении размещены выстрелы к пушке, коробки с пулеметными лентами, ряд приборов и механизмов, ЗИП, личное оружие и снаряжение членов экипажа.

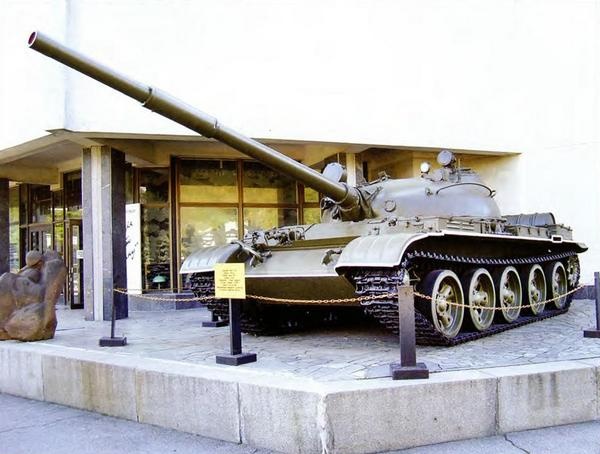

^{Средний танк Т-62 образца 1972 года.}

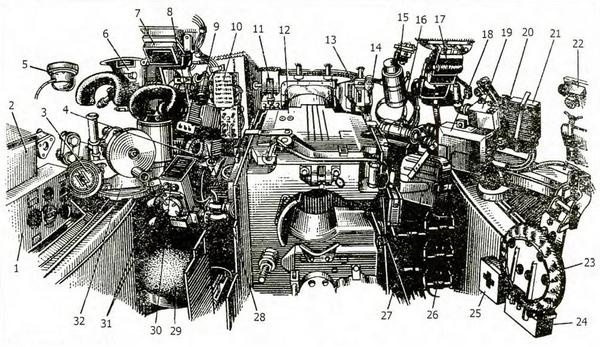

Боевое отделение:

1 — радиостанция Р-123; 2 — блок питания радиостанции; 3 — азимутальный указатель; 4, 20 — вентиляторы; 5 — защитный колпак ввода антенны; 6 — ночной прицел ТПН-1; 7 — прибор наблюдения ТНП-165; 8 — прицел ТШ2Б-41; 9 — фильтр радиопомех; 10 — распределительный щиток; 11 — шток силового цилиндра; 12 — пушка; 13 — пополнительный бак; 14 — спаренный пулемет; 15 — бачок для воды; 16 — преобразователь напряжения; 17 — прибор наблюдения заряжающего; 18 — распределительная коробка стабилизатора; 19 — коробка управления механизмом выброса гильз; 21 — сумка с ЗИП пушки; 22 — аппарат № 4 ТПУ; 23 — сиденье заряжающего; 24 — боеукладка в баках-стеллажах; 25 — аптечка; 26, 27 — магазин-коробки; 28 — блок усилителей; 29 — сиденье наводчика; 30 — пульт управления; 31 — баллоны со сжатым воздухом; 32 — механизм поворота башни.

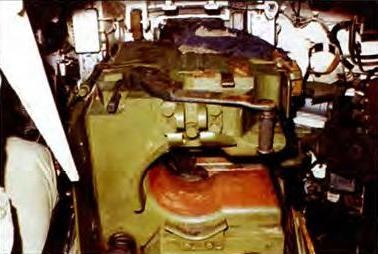

^{Вид на казенную часть 115-мм пушки.}

В крыше башни предусмотрены два посадочных люка, закрываемые крышками. Снизу в боевом отделении есть вращающийся пол с ВКУ. Под полом проходят торсионные валы, а по левому борту корпуса — тяги приводов управления и трубопроводы.

Силовое отделение расположено в кормовой части корпуса танка и отделено от боевого герметичной перегородкой. В силовом отделении размещены: двигатель, гитара, насосный агрегат системы дымопуска, воздухоочиститель, главный фрикцион, коробка передач с компрессором, планетарные механизмы поворота, вентилятор системы охлаждения, масляный бак, баллоны противопожарного оборудования. На картере гитары установлен электростартер. Над коробкой передач и механизмами поворота размещены водяной и масляный радиаторы. На броневой крыше над водяным радиатором расположены входные, а на балке кормы выходные жалюзи.

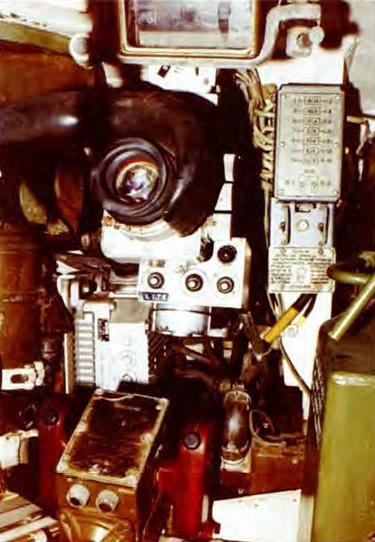

^{Телескопический прицел ТШ2Б-41.}

КОРПУС танка представляет собой жесткую коробку, сваренную из броневых листов. Он состоит из носовой и кормовой частей, бортов, днища, крыши и перегородок.
