Носовую часть составляют верхний и нижний наклонные листы, сваренные между собой, а также с днищем бортами и передним листом крыши. К верхнему наклонному листу приварены два буксирных крюка с пружинными защелками, стойки для крепления доски, предохраняющей приборы наблюдения механика-водителя и фары от забрызгивания грязью и снегом при движении танка, кронштейн крепления фар, планки для крепления противоминного трала и трубопроводы прокладки электропроводов привода трала (детали крепления трала установлены не на всех танках). На верхнем наклонном листе слева, в месте соединения его с передним листом крыши, сделан вырез, в который вварено основание приборов наблюдения механика-водителя, закрываемых броневыми крышками. К нижнему наклонному листу приварены планки крепления трала и бульдозера.

Борта корпуса образуются вертикальными броневыми листами. В передней части корпуса снаружи к бортам, листам носовой части и днищу приварены кронштейны кривошипов направляющих колес. Внизу к каждому борту приварено по пять упоров балансиров опорных катков, а сзади — отбойные кулаки для забивания пальцев гусениц во время движения танка. К верхней части бортов приварены подбашенные броневые планки, а над гусеницами — полки, защищающие корпус и башню от забрызгивания грязью во время движения. Над направляющими и ведущими колесами расположены грязевые щитки. В опущенном положении передние откидные грязевые щитки удерживаются торсионами, а в поднятом крепятся защелками к надгусеничным полкам.

Для предотвращения поломок задних грязевых щитков их нижняя часть сделана из резины и удерживается от провисания проволочным торсионом, расположенным на внутренней стороне щитка. (На танках, выпущенных до 1 января 1964 года, нижняя часть задних грязевых щитков была металлической и крепилась к верхней части щитка с помощью петель и торсиона.) Для предотвращения поломок при преодолении препятствий нижняя часть этих грязевых щитков поднимается и крепится к верхнему кормовому листу корпуса гайками-барашками.

В верхней задней части левого борта имеется вырез, в который ввариваются выхлопной патрубок и его броневая защита. К концу патрубка приварен фланец, к нему крепится панель с выпускными клапанами при установке оборудования для подводного вождения танка.

Кормовая часть корпуса состоит из двух броневых листов: верхнего и нижнего. К ним и к бортам приварены картеры бортовых передач. В верхней части верхнего кормового листа приварено четыре кронштейна для крепления дополнительных топливных бочек. В месте стыка кормовых листов приварены два буксирных крюка с защелками.

Днище корпуса в поперечном сечении имеет корытообразную форму и состоит из четырех сваренных между собой броневых листов. Вдоль бортов корпуса в днище вварено по пять кронштейнов балансиров и по два кронштейна для крепления амортизаторов. В днище предусмотрены люки и лючки для доступа к агрегатам, а также для слива топлива и других жидкостей.

Крыша корпуса состоит из переднего и заднего листов, съемной крыши над двигателем, откидной крыши с входными жалюзи над радиаторами, откидной крышки над вентилятором и выходных жалюзи, закрытых сеткой.

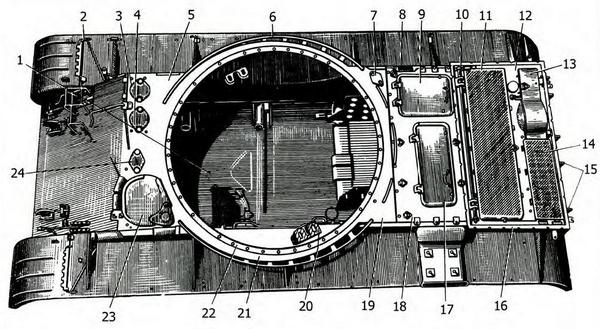

Корпус (вид сверху):

1 — боевое отделение корпуса; 2 — торсион грязевого щитка; 3, 4 — крышки заливных горловин передних топливных баков; 5 — передний лист крыши; 6 — броневая планка; 7 — крышка заливной горловины среднего бака; 8 — окно воздухопритока гитары; 9 — крышка люка над воздухоочистителем; 10 — торсион крыши над радиатором; 11 — сетка над входными жалюзи; 12 — крыша над радиаторами; 13 — откидная крышка над вентилятором; 14 — сетка над выходными жалюзи; 15 — кронштейны крепления дополнительных топливных бочек; 16 — планка для крепления чехла ОПВТ; 17 — крышка люка над двигателем; 18 — съемная крыша над двигателем; 19 — задний лист крыши; 20 — кронштейн с отверстием для входа стержня стопора башни; 21 — подбашенная планка; 22 — кольцевая выточка для установки и крепления погона башни; 23 — крышка люка механика-водителя; 24 — крышка лючка для ввода электропроводов привода бульдозера.

В переднем и заднем листах крыши и в подбашенных планках сделана кольцевая выточка и просверлены отверстия для установки и крепления погона башни. Для защиты его от прямого пулевого попадания к корпусу приварены броневые планки.

В крыше над двигателем выполнены два люка для доступа к двигателю и воздухоочистителю, закрываемые крышками. В танках выпуска после 1967 года эти люки отсутствуют.

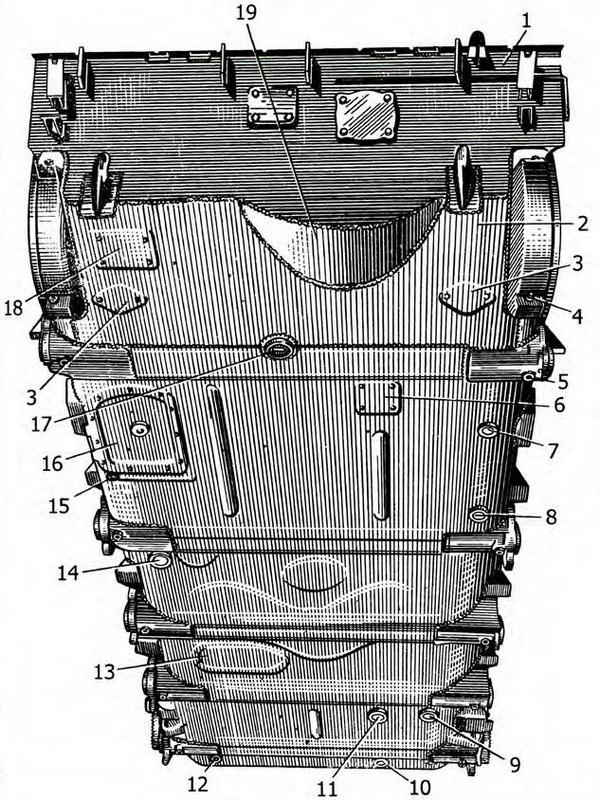

Днище корпуса:

1 — верхний кормовой лист; 2 — нижний кормовой лист; 3 — крышка лючка для доступа к пружинам тормозных лент; 4 — пробка отверстия для слива смазки из бортовой передачи; 5 — пробка отверстия для смазки оси балансира; 6 — крышка лючка для доступа к тягам привода главного фрикциона; 7 — пробка отверстия для слива масла из гитары; 8 — пробка отверстия для слива топлива из среднего бака; 9, 11 — пробки отверстий для слива топлива из баков-стеллажей; 10 — пробка отверстия для слива топлива из переднего бака; 12 — пробка отверстия для удаления воды, масла и топлива из отделения управления; 13 — крышка люка запасного выхода; 14 — крышка лючка для выпуска продуктов сгорания из системы подогрева; 15 — пробка отверстия для слива охлаждающей жидкости; 16 — крышка люка под двигателем; 17 — пробка отверстия для слива масла из коробки передач; 18 — крышка люка для слива масла из масляного бака; 19 — лист ниши вентилятора.

БАШНЯ представляет собой фасонную стальную отливку. В передней ее части расположена амбразура для установки пушки. В амбразуре имеются расточки, в которые своими обоймами, надетыми на цапфы люльки, устанавливается пушка. Снаружи вдоль стенок амбразуры справа и слева приварены защитные планки с резьбовыми отверстиями для крепления защитного чехла пушки. Справа от пушечной амбразуры имеется амбразура для спаренного пулемета, а слева — для прицела. К башне приварены кронштейн для крепления прожектора и три крюка для захвата башни тросами при монтаже и демонтаже.

В верхней правой части башни размещен люк заряжающего, закрываемый откидывающейся вперед крышкой, и здесь же предусмотрено отверстие для установки прибора наблюдения МК-4. С 1972 года люк заряжающего оборудовался шариковой опорой с турелью для зенитного пулемета.

В верхней левой части башни находится люк командира танка, в котором имеются шахты для размещения прибора наблюдения ТКН-3 (до августа 1964 года — ТКН-2) и четырех призменных приборов. Для защиты погона командирского люка от прямых попаданий пуль к башне вокруг него крепится винтами броневое кольцо. Впереди командирского люка в башне предусмотрен вырез для установки прибора наблюдения ТНП-165 наводчика, отверстия для установки прицела ТПН-1 и антенного ввода.

^{Подразделение танков Т-62 перед маршем.}
