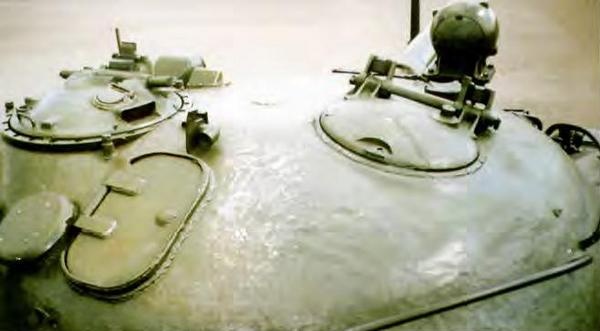

^{Вид свержу сзади на башню танка Т-62 образца 1962 г. Хорошо виден люк для выброса стреляных гильз, слева от него — броневой грибок над отверстием для подачи воздуха к нагнетателю-сепаратору.}

Кроме того, в танк укладываются автомат АК (АКМ) и 120 патронов к нему, 10 ручных гранат Ф-1, сигнальный пистолет и 12 патронов к нему.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Т-62 установлен 12-цилиндровый V-образный четырехтактный быстроходный бескомпрессорный дизель жидкостного охлаждения В-55 или В-55В максимальной мощностью 580 л.с. при 2000 об/мин. Двигатель В-55В отличается от В-55 установкой генератора мощностью 6,5 кВт вместо 5 кВт. Рабочий объем двигателя 38 880 см³. Степень сжатия — 15. Масса двигателя 920 кг. Двигатель установлен в силовом отделении танка перпендикулярно к его продольной оси на раме, приваренной к днищу корпуса.

Топливо — дизельное, летом — ДЛ, зимой — ДЗ или ДА (при температуре ниже 30°С). В систему питания двигателя танка Т-62 входят четыре внутренних топливных бака общей емкостью 675 л и три наружных общей емкостью 285 л, размещенных на правой надгусеничной полке.

Все баки объединены между собой в две группы. Первую составляют правый бак-стеллаж (145 л), средний бак (127 л) и все наружные баки (по 95 л каждый); вторую — передний (носовой) бак (280 л) и левый бак-стеллаж (125 л). Все эти емкости, за исключением наружных, для предохранения от коррозии снаружи и внутри покрыты бакелитовым лаком.

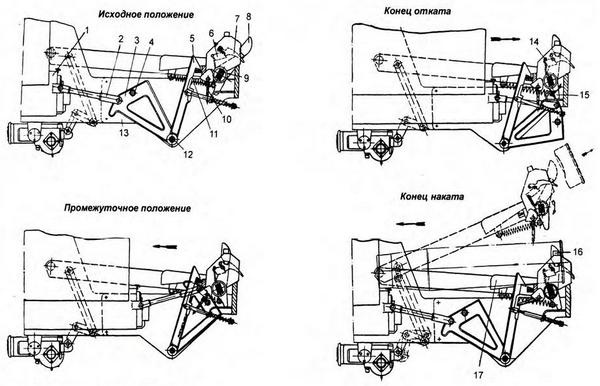

Схема работы механизма выброса:

1 — казенник пушки; 2 — тяга; 3 — копир; 4 — штифт; 5 — зацеп рамки; 6 — коромысло; 7 — защелка; 8 — зацеп захвата; 9 — торсион; 10 — створка; 11 — пружина; 12 — вал; 13 — ограждение; 14 — палец электромагнита; 15 — кулак захвата; 16 — буфер; 17 — лоток.

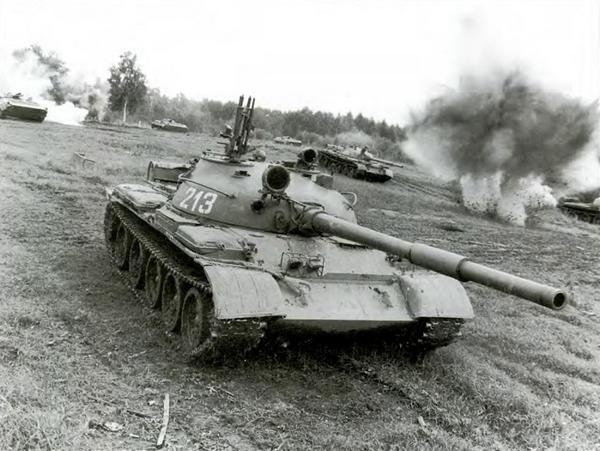

^{Танки Т-62 в учебной атаке. На переднем плане танка образца 1972 г.}

Наружные баки покрыты бакелитовым лаком только внутри, а снаружи окрашены защитной краской.

Система смазки — циркуляционная комбинированная. Масляный насос — шестеренчатый, трехсекционный (одна секция нагнетающая и две откачивающие). Емкость системы 77 л. Заправочная емкость масляного бака 55 л. Емкость наружного масляного бака 35 л (к системе смазки не подключен).

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Заправочная емкость системы — 77 л. Радиатор трубчато-ленточного типа установлен в силовом отделении горизонтально над коробкой передач. Вентилятор — центробежный, с 18 загнутыми назад лопатками. Установлен на оси, закрепленной на специальном кронштейне, приваренном к кормовому листу корпуса танка. Для повышения КПД вентилятор помещен в специальный кожух (улитку).

Система подогрева органически входит в систему охлаждения и служит для подготовки двигателя к запуску и поддержания его в состоянии постоянной готовности к запуску в холодное время года путем подогрева охлаждающей жидкости, масла и топлива.

Система подогрева двигателя состоит из форсуночного подогревателя с электрическим (основным) и ручным (аварийным) приводами, змеевика подогрева масла, обогреваемых маслопроводов, крана отключения подогревателя от системы охлаждения и трубопроводов.

Для очистки воздуха, поступающего в цилиндры двигателя, на танке Т-62 установлен воздухоочиститель ВТИ-4 с двумя ступенями очистки и с эжекционным удалением пыли из пылесборника.

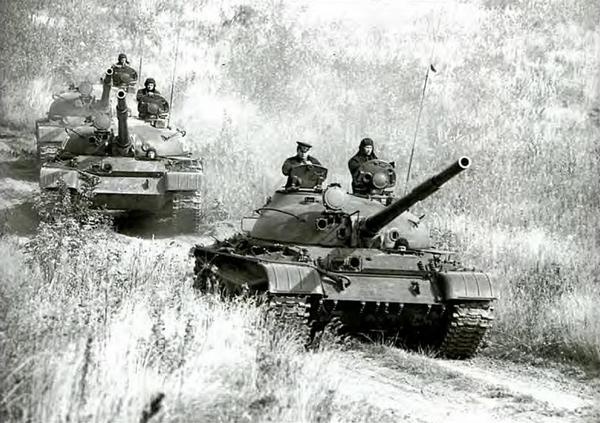

^{Взвод танков Т-62 на марше. Головная машина — танк, изготовленный после 1972 года, остальные — более раннего выпуска. 1974 год.}

Баки-стеллажи (а — левый; б — правый):

1 — корпус бака; 2 — патрубок для соединения с передним топливным баком; 3 — патрубок для сообщения с атмосферой переднего топливного бака; 4 — пробка заправочной горловины; 5 — патрубок для соединения с клапаном выпуска воздуха; 6 — патрубок для соединения с атмосферой наружных топливных баков; 7 — ручка; 8 — защелка для крепления артвыстрела; 9 — опоры-качалки для крепления артвыстрелов; 10 — гнезда для артвыстрелов; 11 — патрубок для соединения со средним топливным баком; 12 — патрубок для соединения с топливораспределительным краном.

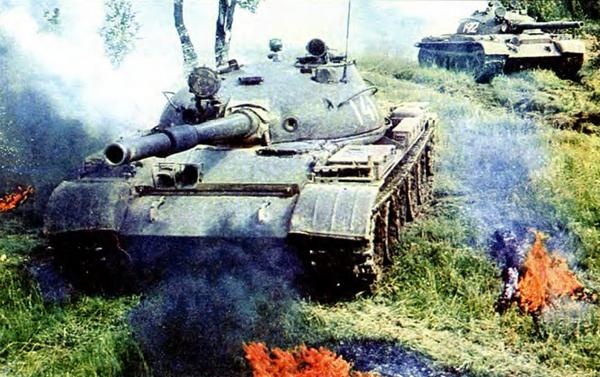

^{Танки Т-62 на учениях Советской Армии.}

Воздушная система танка включает в себя: два баллона со сжатым воздухом, воздушный компрессор АК-150СВ, автомат давления, воздушный редуктор, кран отбора воздуха, три электропневмоклапана, манометр, влагомаслоотделитель, отстойник, воздухораспределитель двигателя с обратным клапаном для консервации и трубопроводы.

Воздушная система обеспечивает запуск двигателя сжатым воздухом; управление гидропневматическим приводом главного фрикциона; эжекционную очистку смотровых приборов механика-водителя от грязи и пыли во время движения и на месте; очистку узлов танка от пыли путем обдува сжатым воздухом при их обслуживании.

Резервный пуск двигателя осуществляется с помощью электростартера СТ- 16М.

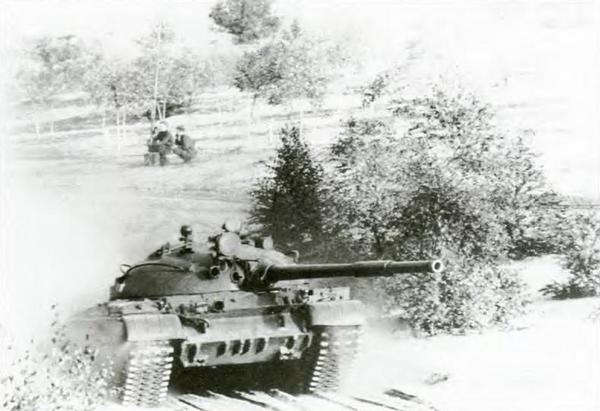

^{На учениях «Братство по оружию». ГДР, октябрь 1970 года.}

Трансмиссия танка состоит из гитары, главного фрикциона, коробки передач, двух планетарных механизмов поворота, двух бортовых передач и привода вентилятора и компрессора.

Гитара передает крутящий момент от двигателя к главному фрикциону. Она представляет собой повышающий редуктор с передаточным числом 0,7.

Главный фрикцион — многодисковый, сухого трения (сталь по стали). Выключение и включение главного фрикциона производится с помощью гидропневматического устройства или механически (от усилия механика-водителя). Гидропневматическое устройство обеспечивает быстрое выключение (за 0,1–0,3 с) и плавное включение (за 0,4–0,6 с) главного фрикциона независимо от квалификации механика-водителя. Усилие на педали при выключении главного фрикциона гидропневматическим приводом меньше, чем при выключении механическим, примерно в 2–2,5 раза.
