САУ СУ-76М принимали участие в боевых действиях вплоть до конца Великой Отечественной, а потом в войне с Японией, 130 самоходных установок было передано Войску Польскому.

В послевоенный период СУ-76М состояли на вооружении Советской Армии до начала 1950-х годов а в армиях ряда стран еще дольше. В войсках армии КНДР они принимали участие в войне в Корее

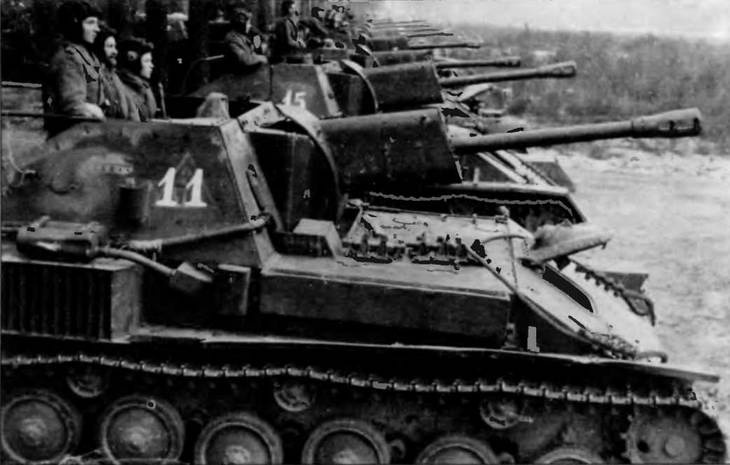

Самоходные установки СУ-76М на исходной позиции для атаки. 1945 год

Самоходная установка СУ-76М гвардии лейтенанта А Г.Лалак ведет бой в провинции Бранденбург. 1-й Белорусский фронт, Германия, 1945 год

Тактико-технические характеристики САУ СУ-76М

БОЕВАЯ МАССА, т 10,5.

ЭКИПАЖ чел 4

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина—4966, ширина — 2715, высота — 2100, клиренс — 300.

ВООРУЖЕНИЕ: 1 пушка ЗИС-З обр 1942 г. калибра 76 мм.

БОЕКОМПЛЕКТ: 60 выстрелов

ПРИБОРЫ ПРИЦЕЛИВАНИЯ панорама Герца.

БРОНИРОВАНИЕ, мм лоб корпуса и рубки — 25...35, борт — 10. .15, корма — 10, крыша и днище —10

ДВИГАТЕЛЬ и ТРАНСМИССИЯ- как у танка Т-70М.

ХОДОВАЯ ЧАСТЬ шесть опорных обрезиненных катков на борт; три поддерживающих катка ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное) направляющее колесо, аналогичное по устройству опорному катку; подвеска индивидуальная торсионная; в каждой гусенице 93 трака шириной 300 мм, шаг трака 111 мм,

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ угол подъема, град. — 28, ширина рва, м —1,6, высота стенки, м — 0,6, глубина брода, м — 0,9

СРЕДСТВА СВЯЗИ, радиостанция 12РТ-3 или 9Р, переговорное устройство ТПУ-3.

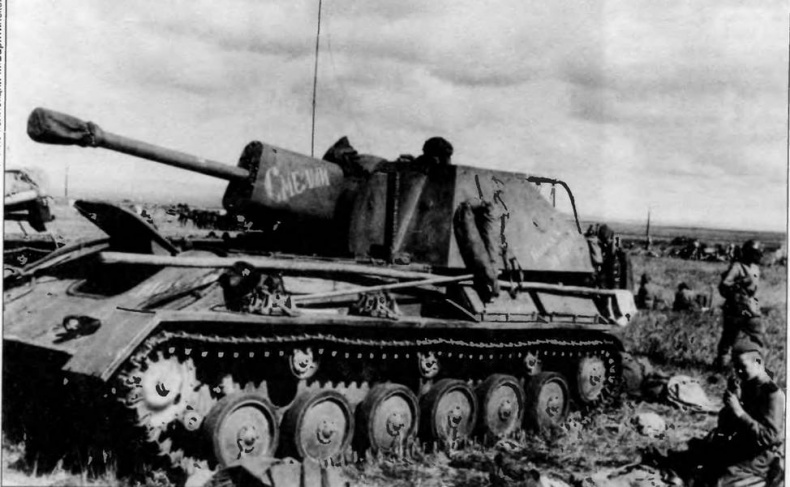

Самоходная установка СУ-76М. Забайкальский фронт, август 1945 года

Зенитная самоходная установка ЗСУ-37

Создана на базе самоходной установки СУ-76М. Производилась на заводе № 40 (г Мытищи) в 1945 и 1946 годах. Изготовлено 75 единиц.

Серийная модификация

Корпус, силовая установка и ходовая часть заимствованы у СУ-76М. В неподвижной открытой сверху броневой рубке в кормовой части корпуса установлена 37-мм автоматическая зенитная пушка.

В боевых действиях Второй мировой войны ЗСУ-37 участия не принимали. Впервые продемонстрированы на военном параде в Москве 7 ноября 1946 года. Из-за ряда технических недостатков были быстро сняты с производства и вооружения.

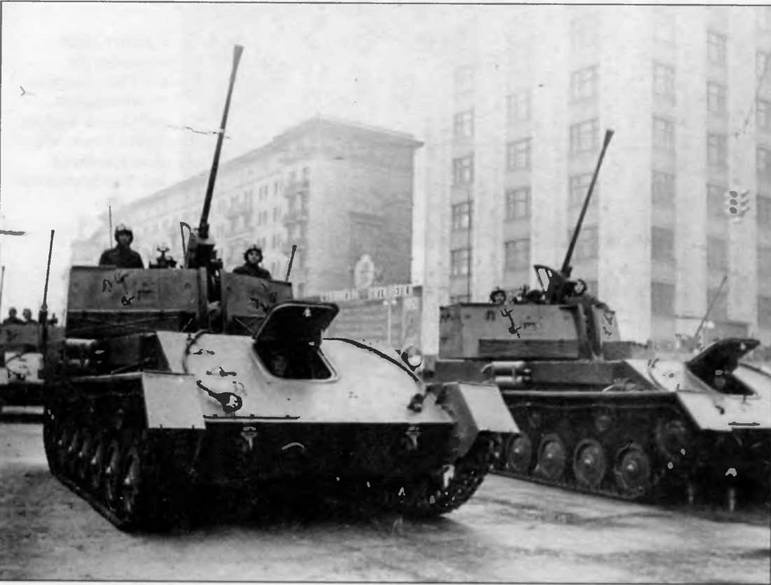

Зенитные самоходные установки ЗСУ-37. 1946 год

Тактико-технические характеристики ЗСУ-37

БОЕВАЯ МАССА, т: 11,5. ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм. длина — 5250, ширина — 2745, высота — 2180, клиренс — 300.

ВООРУЖЕНИЕ: 1 автоматическая зенитная пушка обр. 1939 г. калибра 37 мм.

БОЕКОМПЛЕКТ: 320 выстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: коллиматорные — 2.

БРОНИРОВАНИЕ, мм: лоб корпуса и рубки — 25...35, борт — 15, корма — 10...15, крыша и днище — 6.. 10.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у СУ-76М.

СКОРОСТЬ МАКС., км/ч: 45. ЗАПАС ХОДА, км: 360.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ. угол подъема, град. — 24, ширина рва, м — 2, высота стенки, м — 0,6, глубина брода, м — 0,9.

СРЕДСТВА СВЯЗИ: радиостанция 12РТ-3, переговорное устройство ТПУ-3.

Самоходная установка СУ-122 (У-35)

Самоходная установка поддержки пехоты Создана на базе среднего танка Т-34 с использованием 122-мм гаубицы М-30 Принята на вооружение постановлением ГКО от 2 декабря 1942 года. Серийно производилась на УЗТМ (г.Свердловск) С декабря 1942-го по август 1943 года изготовлено 638 единиц

Серийная модификация

Шасси и корпус базового танка. 122-мм дивизионная гаубица установлена в передней части корпуса на тумбе в низкопрофильной, полностью закрытой броневой рубке. Угол горизонтального обстрела 20°, вертикального от -3° до +25°. Все члены экипажа, включая механика-водителя, располагались в рубке.

Первые САУ СУ-122 поступили вместе с СУ-76 на вооружение 1433-го и 1434-го самоходно-артиллерийских полков Боевое крещение состоялось 14 февраля 1943 года в ходе частной операции 54-й армии Волховского фронта в районе Смердыни

С апреля 1943 года началось формирование самоходно-артиллерийских полков однородного состава. В них имелось 16 СУ-122, которые вплоть до начала 1944 года продолжали использоваться для сопровождения пехоты и танков Однако такое применение было недостаточно эффективным из-за малой начальной скорости снаряда — 515 м/с и, следовательно, малой настильности его траектории.

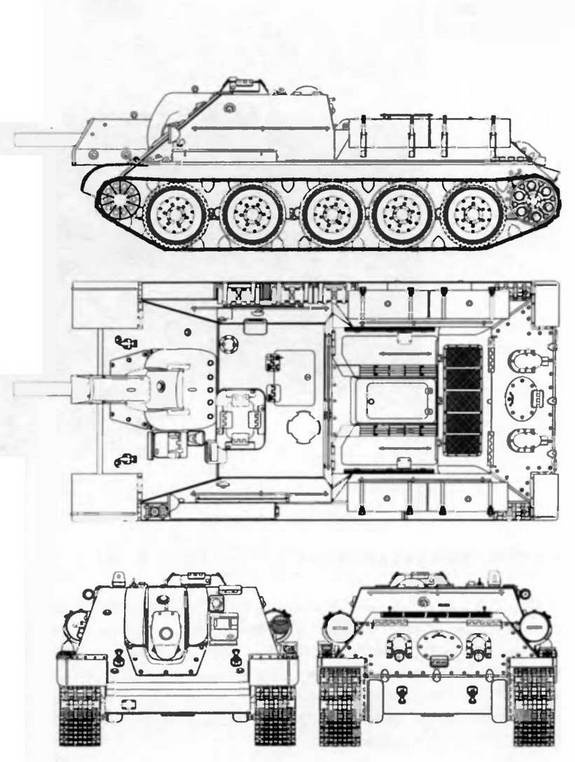

СУ-122

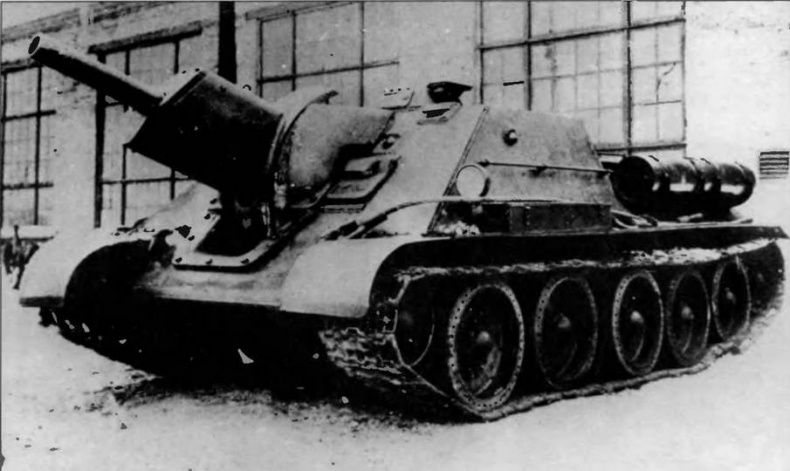

Самоходная установка СУ-122 во дворе Уралмашзавода. Свердловск, 1943 год

Тактико-технические характеристики САУ СУ-122

БОЕВАЯ МАССА, т 30,9.

ЭКИПАЖ чел: 5

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6950, ширина — 3000, высота — 2235, клиренс — 400

ВООРУЖЕНИЕ. 1 гаубица М-30 обр.1938 г калибра 122 мм.

БОЕКОМПЛЕКТ: 40 выстрелов

ПРИБОРЫ ПРИЦЕЛИВАНИЯ панорамный прицел.

БРОНИРОВАНИЕ, мм лоб, борт, корма корпуса —45, крыша и днище — 20.

ДВИГАТЕЛЬ,ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ’ как у базового танка.

СКОРОСТЬ МАКС., км/ч: 55

ЗАПАС ХОДА, км* 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, ширина рва, м — 2,5, высота стенки, м — 0,73, глубина брода, м —1,3.

СРЕДСТВА СВЯЗИ: радиостанция 9Р или 10РК, переговорное устройство ТПУ-З-бисф
