1239 сап воевал в составе 16-го танкового корпуса 2-й танковой армии 1-го Белорусского фронта Он участвовал в освобождении Белоруссии и Польши

1223 сап в составе 29-го танкового корпуса 5-й гвардейской танковой армии 3-го Белорусского фронта участвовал в операциях по освобождению Белоруссии, Прибалтики и Восточной Пруссии. На 1 мая 1945 года в полку числилось 10 САУ М10, из которых только четыре были исправны

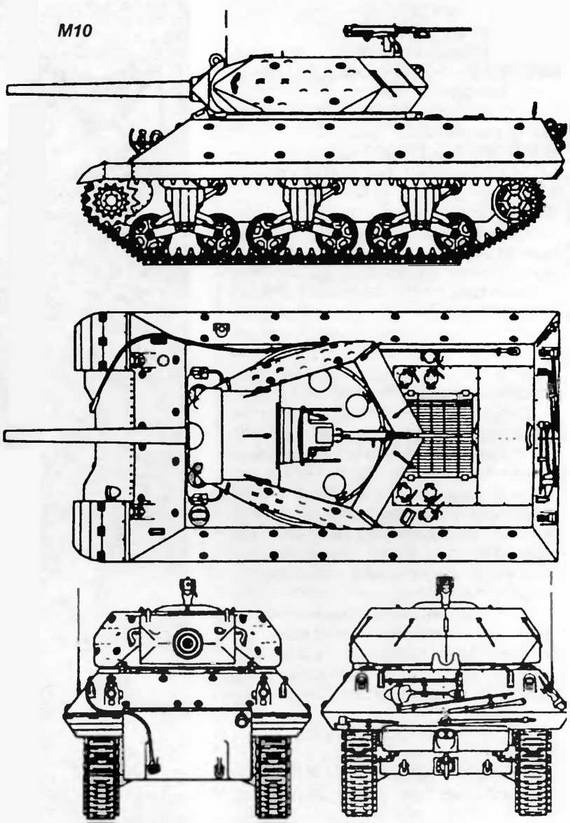

Самоходная установка М10 «Вульверин» («Росомаха»)

Тактико-технические характеристики САУ М10

БОЕВАЯ МАССА, т 29,6.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм длина — 6827, ширина — 3048, высота — 2896, клиренс — 432.

ВООРУЖЕНИЕ 1 пушка М7 калибра 76 мм, 1 пулемет Browning М2НВ калибра 12,7 мм.

БОЕКОМПЛЕКТ 54 артвыстрела, 1000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ, телескопический прицел M70G.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50,8, борт и корма—25,4, крыша — 9,5...19, днище — 12,7, башня — 25 4 57

ДВИГАТЕЛЬ: два GMC 6046 G71,6-цилиндровых, двухтактных, рядных, дизельных; мощность 375 л.с. (276 кВт) при 2100 об/мин; рабочий объем 13 923 см³

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, промежуточный редуктор, карданный вал, пятискоростная коробка передач, двойной дифференциал, бортовые передачи

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, подвешенные на вертикальных буферных пружинах; три поддерживающих катка, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 420 мм, шаг трака — 152 мм СКОРОСТЬ МАКС., км/ч: 48

ЗАПАС ХОДА, км 320.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ угол подъема, град. — 35, высота стенки, м — 0,61, ширина рва, м — 2,28, глубина брода, м — 0,91

СРЕДСТВА СВЯЗИ радиостанция SCR-610.

Самоходная установка СУ-100 (объект 138)

Наиболее сильно вооруженная средняя противотанковая САУ Второй мировой войны. Разработана на базе танка Т-34-85 и САУ СУ-85 Принята на вооружение постановлением ГКО № 6131 от 3 июля 1944 года. С сентября 1944-го по III квартал 1945 года УЗТМ изготовил 2495 единиц

Серийная модификация

По конструкции и компоновке в целом идентична СУ-85. Установлена 100-мм пушка с баллистикой морской пушки Б-34. Введена новая командирская башенка, увеличена толщина лобовой брони, улучшена вентиляция боевого отделения, усилена подвеска передних опорных катков.

СУ-100 применялись Красной Армией в боях осенне-зимней кампании 1944 года и на завершающем этапе воины в 1945 году. По огневой мощи СУ-100 превосходила лучшую противотанковую САУ Вермахта «Ягдпантера» и была способна поражать тяжелые танки противника на дистанции до 2000 м

Достаточно масштабно СУ-100 использовались при отражении немецкого контрнаступления у о Балатон (Венгрия) в марте 1945 года На остальных участках фронта применение СУ-100 носило ограниченный характер

Производство СУ-100 в СССР продолжалось до 1947 года (всего выпущено 2693 единицы) В 1950-х годах по советской лицензии эти САУ производились в ЧССР.

В послевоенный период СУ-100 состояли на вооружении Советской Армии (до конца 1970-х годов), армий стран — участниц Варшавского Договора, а также многих стран Азии, Африки и Латинской Америки Они использовались в боевых действиях на Ближнем Востоке, в Анголе и др

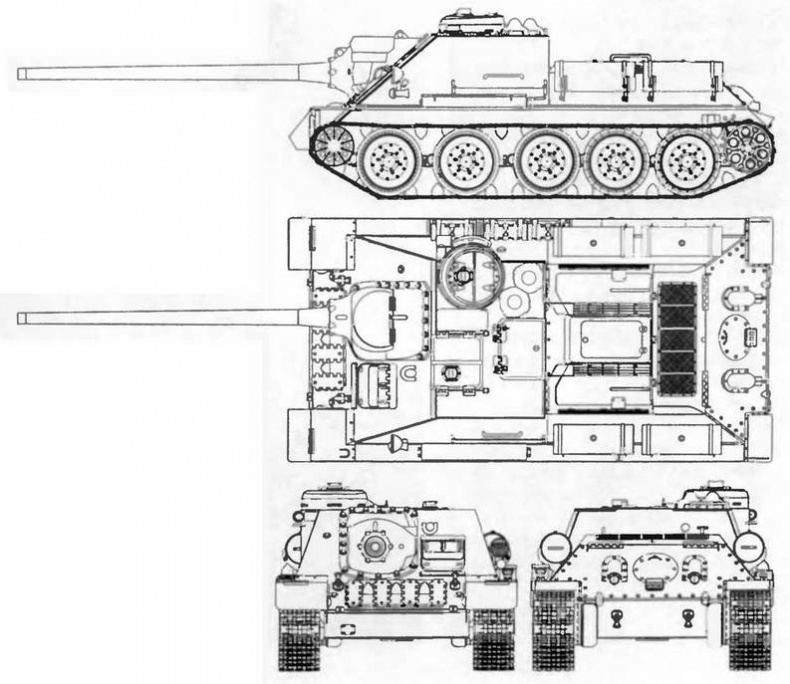

СУ-100

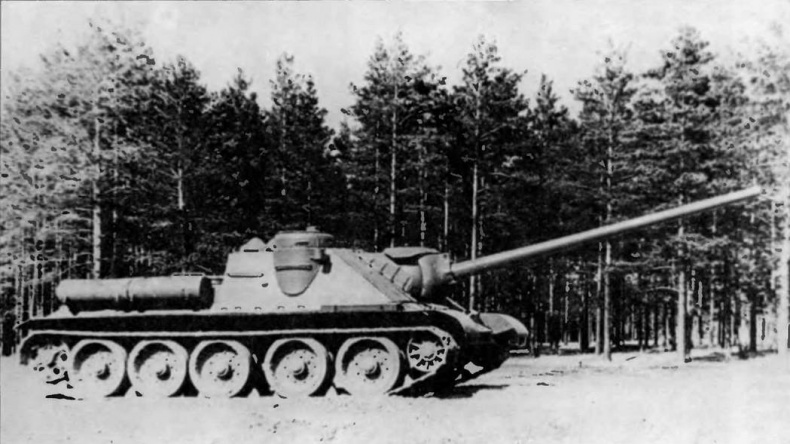

Самоходная установка Су-100 во время заводских испытании Лето 1944 года

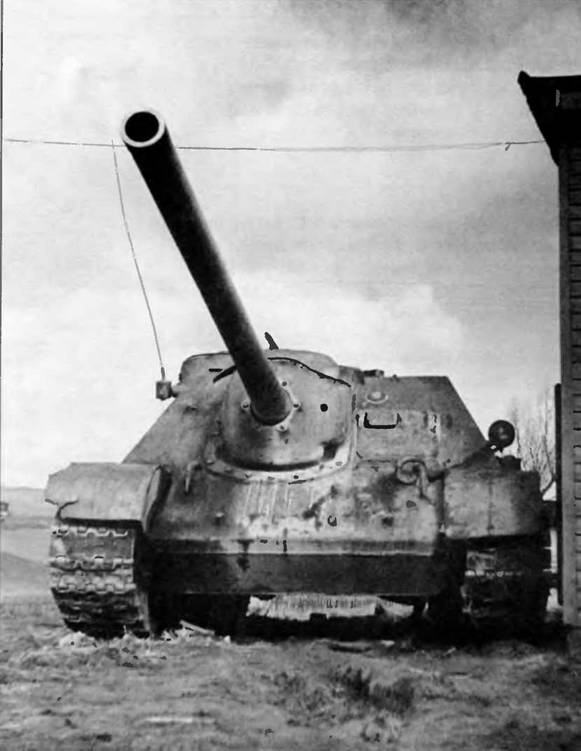

Самоходная установка СУ-100 лейтенанта М.Алферова в засаде. 2-й Белорусский фронт, район Данцига (Гданьск), апрель 1945 года

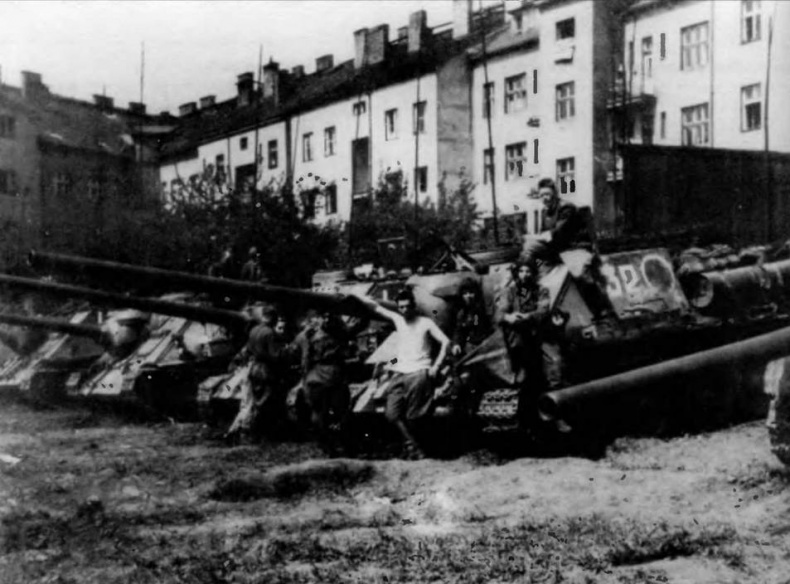

Самоходные установки СУ-100 6-го гвардейского танкового корпуса 3-и гвардейской танковой армии. Прага, май 1945 года

Тактико-технические характеристики САУ СУ-100

БОЕВАЯ МАССА, т: 31,6.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9450, ширина — 3000, высота — 2245, клиренс — 400.

ВООРУЖЕНИЕ. 1 пушка Д-10С обр.1944 г. калибра 100 мм.

БОЕКОМПЛЕКТ: 33 выстрела.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ- телескопический прицел ТШ-19, панорама Герца.

БРОНИРОВАНИЕ мм лоб корпуса — 75, борт и корма — 45, крыша и днище — 20.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ^- как у базового танка.

СКОРОСТЬ МАКС., км/ч: 48,3. ЗАПАС ХОДА, км: 310.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, ширина рва, м — 2,5, высота стенки — 0,73, глубина брода, м —1,3 СРЕДСТВА СВЯЗИ радиостанция 9РМ или 9РС, переговорное устройство ТПУ-З-бисф.

Самоходная установка ИСУ

Разработана для замены СУ-152 в связи со снятием с производства танка КВ-1 с В целом аналогична ей по конструкции и вооружению, но использована база тяжелого танка ИС Принята на вооружение постановлением ГКО № 4043 от 4 сентября 1943 года Серийно производилась на ЧКЗ и ЛКЗ. С ноября 1943-го по III квартал 1945 года изготовлено 4635 единиц.

Серийные модификации

ИСУ-152 (объект 241) — шасси базового танка практически не претерпело изменений. В передней части корпуса смонтирована броневая рубка, в лобовом листе которой установлена гаубица-пушка МЛ-20С. По сравнению с СУ-152 усовершенствованы прицел, поворотный механизм и некоторые другие детали. Усилена бронезащита.

ИСУ-122 (объект 242) — аналогична по конструкции ИСУ-152. Вооружена 122-мм корпусной пушкой А-19 обр.1931/37 г. с поршневым затвором. Люлька и противооткатные устройства пушки А-19 такие же, как и у гаубицы-пушки МЛ-20, что позволяло заводу-изготовителю использовать ствол любого из этих калибров. Габариты 9850x3070x2480 мм. Боекомплект 30 выстрелов ИСУ-122С (ИСУ-122-2, объект 249) — 122-мм пушка Д-25С обр.1943г. с клиновым затвором.
