Габариты 9950х3070х 2480 мм.

Самоходная установка ИСУ-152 — самая массовая советская тяжелая САУ периода Второй мировой войны

САУ ИСУ поступали на вооружение тяжелых самоходноартиллерийских полков РВГК (21 установка в каждом) и использовались для борьбы станками и уничтожения фортификационных сооружений противника До конца войны сформировали 53 таких полка В марте 1945 года была сформирована тяжелая самоходно-артиллерийская бригада (65 ИСУ-122).

Особенно эффективно тяжелые самоходки использовались при штурме Кенигсберга и Берлина.

Войско Польское получило от СССР 10 ИСУ-152 и 22 ИСУ-122 После Второй мировой воины тяжелые САУ, главным образом ИСУ-152, неоднократно модернизировались и эксплуатировались в Советской Армии вплоть до середины 1960-х годов Помимо СССР и Польши они состояли на вооружении армии Египта и принимали участие в арабо-израильских войнах 1967 и 1973 годов

В послевоенный период на базе снятых с вооружения САУ было построено значительное количество тягачей, БРЭМ и пусковых установок тактических и оперативно-тактических ракет

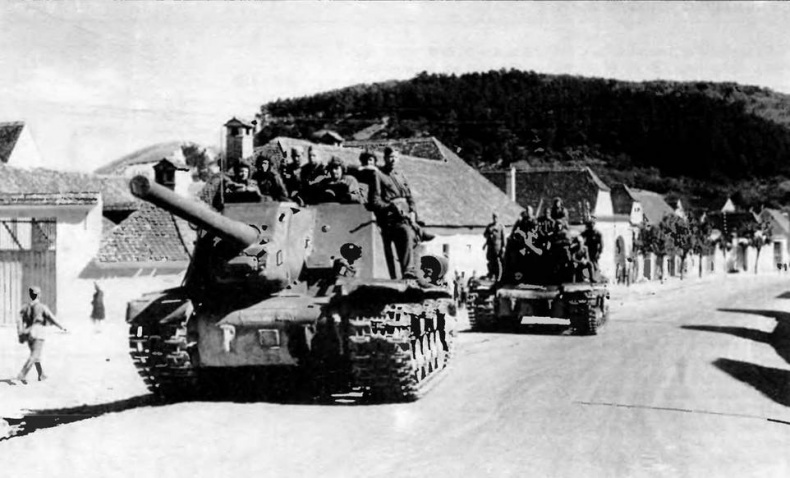

ИСУ-122 на одной из дорог Трансильвании. Румыния, 3-и Украинский фронт, сентябрь 1944 года. Следом за самоходкой движется танк ИС-2

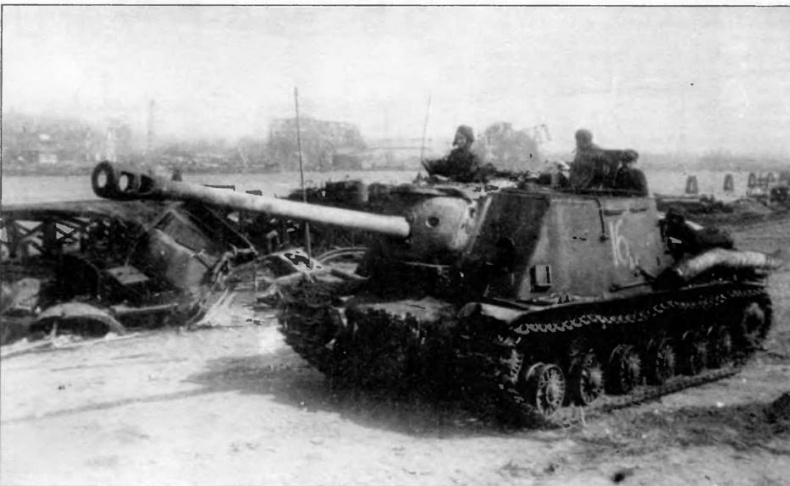

Самоходная установка ИСУ-122С ведет бой в Кенигсберге 3-й Белорусский фронт, апрель 1945 года

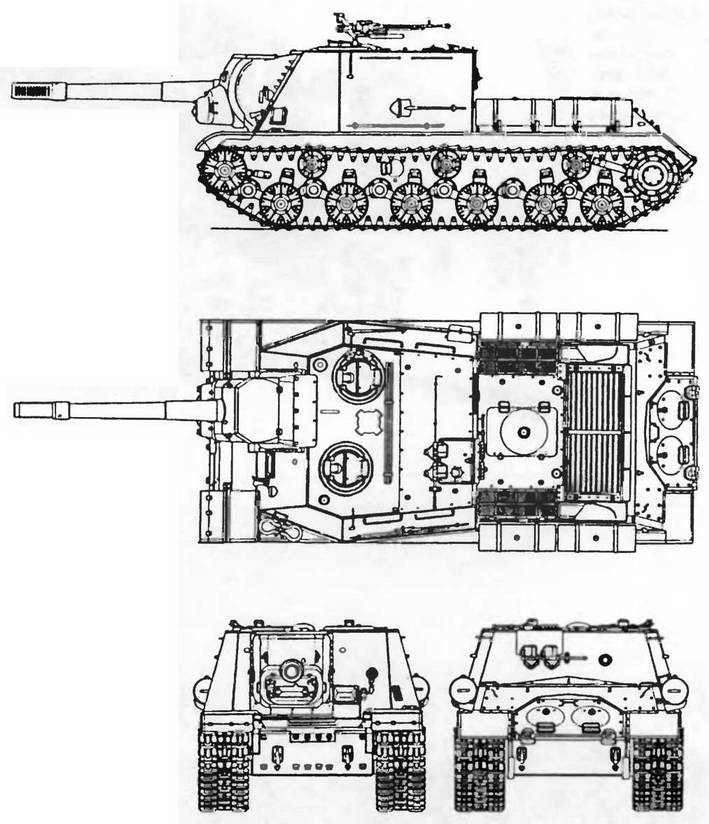

Тактико-технические характеристики САУ ИСУ-122

БОЕВАЯ МАССА, т 46.

ЭКИПАЖ, чел. 5

ГАБАРИТНЫЕ РАЗМЕРЫ, мм длина — 9050, ширина — 3070, высота — 2480, клиренс — 470

ВООРУЖЕНИЕ 1 гаубица-пушка МЛ-20С обр. 1937 г калибра 122 мм, 1 пулемет ДШК обр 1938 г калибра 12,7 мм (на зенитном станке на части машин)

БОЕКОМПЛЕКТ 20 выстрелов, 250 патронов

ПРИБОРЫ ПРИЦЕЛИВАНИЯ* телескопический прицел СТ-10, панорама Герца.

БРОНИРОВАНИЕ, мм лоб и борт корпуса — 90, корма — 60, крыша и днище — 20 30.

ДВИГАТЕЛЬ ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ, как у базового танка.

СКОРОСТЬ МАКС., км/ч. 35

ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ угол подъема, град — 36, ширина рва, м — 2 5, высота стенки, м — 1, глубина брода, м — 1,3

СРЕДСТВА СВЯЗИ радиостанция ЮР или 10РК переговорное устройство ТПХ-4-бисф.

На 22 июня 1941 года в учебных частях и военно-учебных заведениях РККА и в организациях ОСОАВИАХИМА имелось 292 устаревших бронеавтомобиля марок БА-27, Д-8, Д-12,

Д-13 и БА-И. Часть из них приняла участие в боевых действиях первых месяцев Великой Отечественной воины и быстро была потеряна.

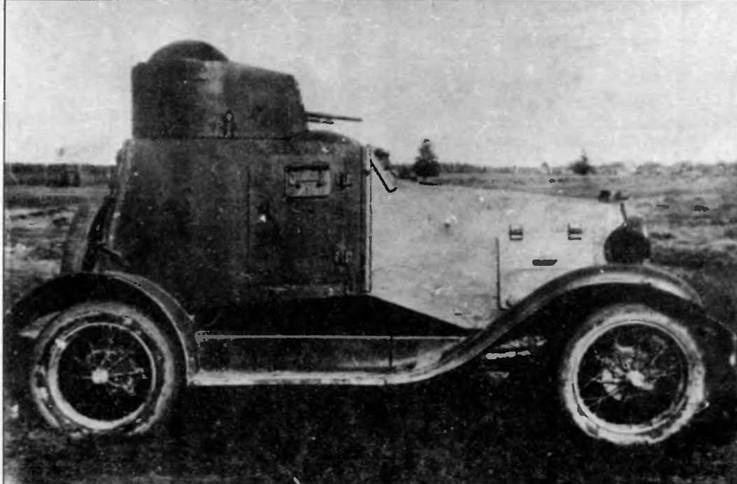

Легкий бронеавтомобиль ФАИ

Двухосный неполноприводной бронеавтомобиль созданный на основе Д-8 в 1932 году Производился на Ижорском заводе (г.Ленинград). С 1933-го по 1936 год изготовлено 636 единиц.

Серийные модификации

ФАИ— «Форд-А Ижорский». Использовано шасси легкового автомобиля «Форд-А», а затем ГАЗ-А. Башня цилиндрической формы с куполообразным люком, вращалась с помощью спинного упора.

ФАИ-М — шасси легкового автомобиля ГАЗ-М-1. Корпус и башня — без изменений. Рама шасси выступала за габариты корпуса по длине. Габариты 4310x1750x2240 мм. Двигатель М-1 мощностью 50 л.с. Скорость макс. 90 км/ч. Запас хода 315 км.

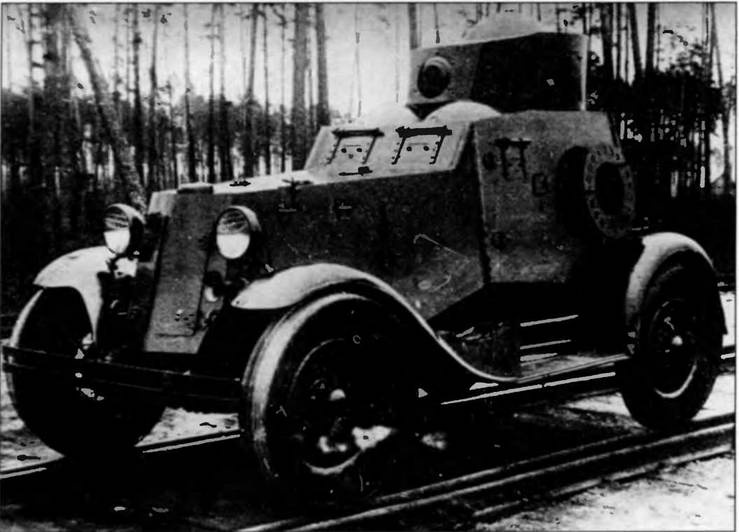

Легкий бронеавтомобиль ФАИ. На 22 июня 1941 года наибольшее число машин этого типа имелось в 34-й танковой дивизии (8 мк), 24-й танковой дивизии (10 мк), 17-й танковый дивизии (5 мк) и в некоторых других частях. Внизу — бронеавтомобиль ФАИ жд. Для движения по рельсам поверх штатных покрышек надевались железнодорожные скаты.

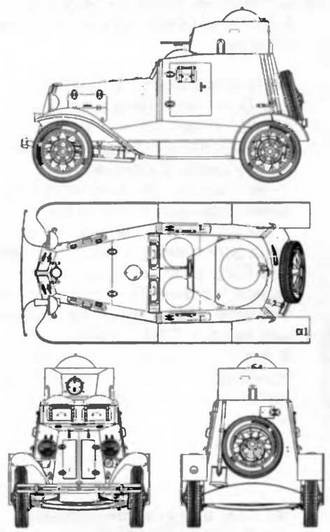

ФАИ

Бронеавтомобили ФАИ и ФАИ-М поступали в разведывательные подразделения танковых, кавалерийских и стрелковых частей и соединений. Использовались для разведки, связи и в качестве штабных.

На базе ФАИ выпускались бронеавтомобили-дрезины ФАИ жд, оборудованные железнодорожными скатами.

Принимали участие во всех боевых действиях, которые Красная Армия вела в 1930-х годах На 1 января 1941 года в войсках имелось 376 бронеавтомобилей ФАИ. В операциях Великой Отечественной машины этого типа использовались вплоть до 1943 года

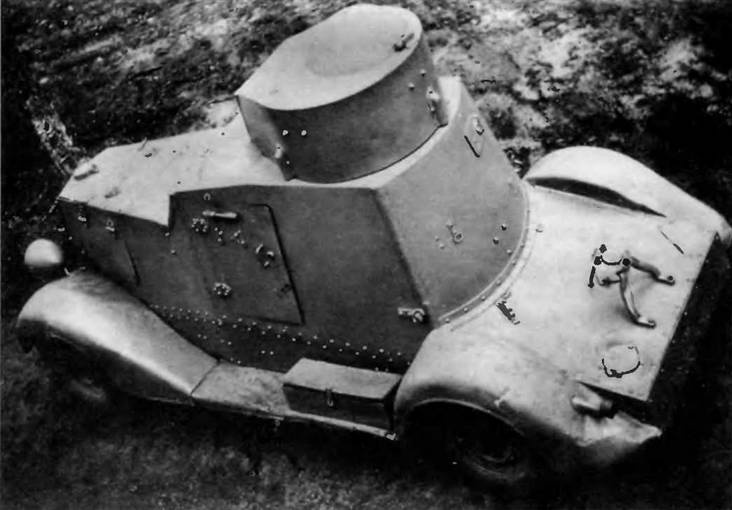

Бронеавтомобиль ФАИ-М легко отличим от ФАИ по внешнему виду за счет «хвоста» — броневого кожуха, закрывавшего раму более длинного шасси ГАЗ М-1. Кроме того ФАИ-М имел крылья иной формы и сплошные, а не спицованные диски колес. Запасное колесо крепилось на «хвосте» с помощью специального кронштейна

Тактико-технические характеристики бронеавтомобиля ФАИ

БОЕВАЯ МАССА, т: 2.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 3750, ширина — 1675, высота — 2240, база — 2630, колея — 1420, дорожный просвет — 224.

ВООРУЖЕНИЕ: 1 пулемет ДТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 1323 патрона.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: механический прицел.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса — 6, крыша и днище — 3...4, башня — 6.

ДВИГАТЕЛЬ: ГАЗ-А, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 40 л.с. (29,4 кВт) при 2200 об/мин, рабочий объем 3280 см³.
