Самоходные установки СУ-5-2 поступили на вооружение механизированных корпусов и отдельных мехбригад МВО, БВО, КВО, ЛВО и ОКДВА.

Эти машины принимали участие в боевых действиях у оз.Хасан и в «освободительном походе» в Западную Украину и Белоруссию. Они оказались достаточно эффективными машинами, но имели малый возимый боекомплект.

По состоянию на 1 июня 1941 года в Красной Армии имелось 28 СУ-5-2: 11 в составе Дальневосточного фронта, девять в Киевском особом и восемь в Западном особом военных округах. Из них исправными были только 16 машин. Все они, кроме дальневосточных, были потеряны в первую неделю боев.

Тактико-технические характеристики САУ СУ-5-2

БОЕВАЯ МАССА, т: 10,35.

ЭКИПАЖ, чел: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4840, ширина — 2440, высота — 2560, клиренс — 380.

ВООРУЖЕНИЕ: 1 гаубица обр. 1910/30 г. калибра 122 мм.

БОЕКОМПЛЕКТ: 4 снаряда, 6 зарядов.

БРОНИРОВАНИЕ, мм: лоб, борт — 15, крыша — 8, днище — 6, рубка —15.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у танка Т-26.

СКОРОСТЬ МАКС., км/ч: 30.

ЗАПАС ХОДА, км: 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 32, ширина рва, м — 2, высота стенки, м — 0,75, глубина брода, м —0,8.

СРЕДСТВА СВЯЗИ: отсутствуют.

Самоходная установка ЗИС-30

Легкая противотанковая САУ открытого типа. Создана в экстренном порядке на заводе № 92 (г.Горький) с использованием вращающейся части 57-мм пушки и полубронированного артиллерийского тягача Т-20 «Комсомолец»; там же и серийно производилась с 21 сентября по 15 октября 1941 года. Изготовлена 101 единица.

Серийная модификация

В кормовой части корпуса тягача установлена 57-мм пушка за штатным щитом. Для большей устойчивости при стрельбе машина оборудовалась откидными сошниками. На крыше кабины устанавливался кронштейн крепления пушки по-походному. В остальном базовая машина осталась без изменений.

Самоходная установка ЗИС-30 на огневой позиции. Битва за Москву, декабрь 1941 года

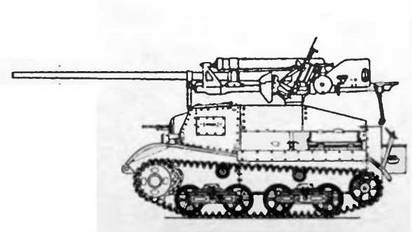

ЗИС-30

САУ ЗИС-30 начали поступать в войска в конце сентября 1941 года. Ими были укомплектованы противотанковые батареи 20 танковых бригад Западного и Юго-Западного фронтов При всех своих недостатках (плохая устойчивость, перегруженность ходовой части, малый запас хода и т.д.) ЗИС-30 благодаря наличию мощной артсистемы довольно успешно боролись с вражескими танками. Однако к лету 1942 года этих машин в войсках практически не осталось.

Тактико-технические характеристики САУ ЗИС-30

БОЕВАЯ МАССА, т: 3,96.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 3900, ширина — 1850, высота (по кабине) — 1580, клиренс — 300.

ВООРУЖЕНИЕ: 1 пушка ЗИС-2 обр.1941 г. калибра 57-мм, 1 пулемет ДТ обр.1929 г калибра 7,62 мм.

БОЕКОМПЛЕКТ: 756 патронов к пулемету.

БРОНИРОВАНИЕ, мм. 7 10.

ДВИГАТЕЛЬ. ГАЗ М-1,4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 50 л.с. (36,8 кВт) при 2800 об/мин, рабочий объем 3280 см³.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, 4-скоростная коробка передач, демультипликатор, главная передача, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две балансирные тележки; два поддерживающих катка; направляющее колесо; ведущее колесо переднего расположения (зацепление цевочное); подвеска на полуэллиптических листовых рессорах; в каждой гусенице 79 траков шириной 200 мм.

СКОРОСТЬ МАКС., км/ч: 47.

ЗАПАС ХОДА, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, ширина рва, м — 1,4, высота стенки, м — 0,47, глубина брода, м — 0,6.

СРЕДСТВА СВЯЗИ: отсутствуют.

Самоходная установка СУ-76

Легкая САУ сопровождения пехоты, созданная на базе танка Т-70 с использованием полевой дивизионной пушки ЗИС-З. Самая массовая советская САУ Второй мировой войны. Принята на вооружение постановлением ГКО от 2 декабря 1942 года. Серийное производство осуществлялось заводами № 38 (г.Киров), № 40 (г.Мытищи) и ГАЗ. С декабря 1942-го по июнь 1945 года изготовлено 14 292 единицы.

Серийные модификации

СУ-76 (СУ-12) — над кормовой частью удлиненного по сравнению с базовым танком корпуса установлена неподвижная закрытая сверху броневая рубка. В амбразуре лобового листа рубки смонтирована пушка ЗИС-З. Силовая установка состояла из двух двигателей, соединенных с силовой передачей параллельно. Агрегаты последней также были запараллелены и соединялись на уровне главных передач. Механик-водитель располагался в носовой части машины, а орудийный расчет из трех человек—в рубке. Боевая масса 11,2 т. Габариты 5000x2740x2200 мм. Изготовлено 360 единиц.

СУ-76М (СУ-15) — открытая сверху и частично сзади броневая рубка. Силовая установка и трансмиссия заимствованы у танка Т-70М. Компоновка и ходовая часть остались без изменений. Изготовлено 13 932 единицы.

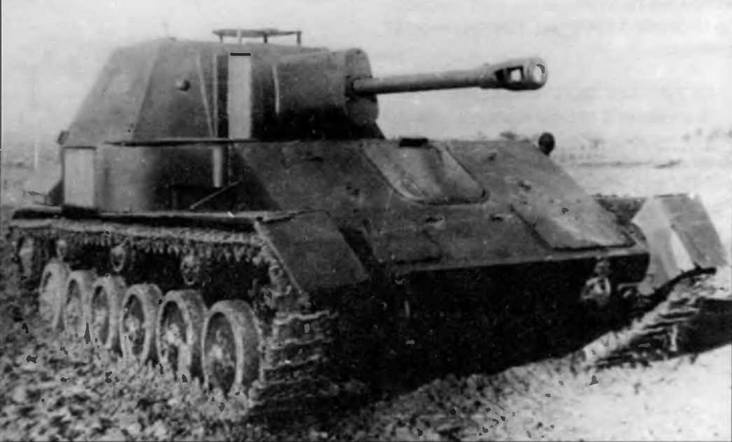

Самоходная установка СУ-76 (СУ-12). 1943 год

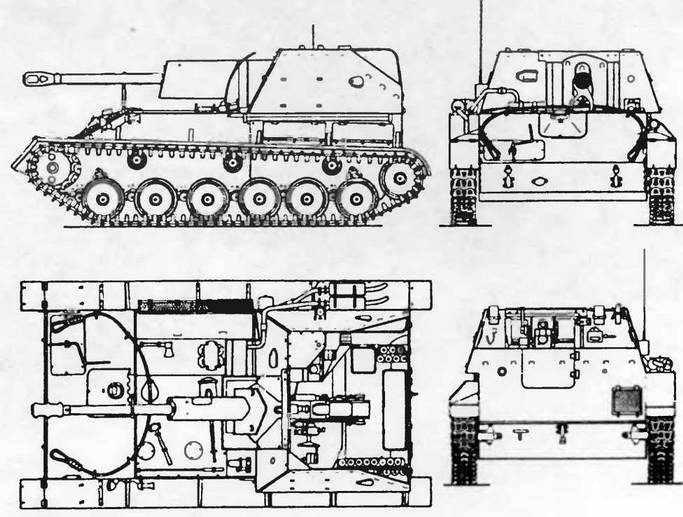

СУ-76М

Первая партия САУ СУ-76 (25 единиц) была изготовлена к 1 января 1943 , года и направлена в учебный центр самоходной артиллерии. В конце января два первых самоходно-артиллерийских полка смешанной организации — 1433-й и 1434-й — отправили на Волховский фронт для участия в прорыве блокады Ленинграда. В марте 1943 года сформировали еще два полка — 1485-й и 1487-й, которые участвовали в боях на Западном фронте.

По штату 1943 года в легком самоходно-артиллерийском полку имелась 21 САУ СУ-76М В конце 1944-го и в начале 1945 года для стрелковых дивизий было сформировано 70 самоходно-артиллерийских дивизионов СУ-76М (по 16 САУ в каждом). В первой половине 1944 года началось формирование легких самоходно-артиллерийских бригад РВГК (60 СУ-76М и 5 Т-70).

К концу войны в Красной Армии насчитывалось 119 легких самоходно-артиллерийских полков и семь легких самоходно-артиллерийских бригад.
