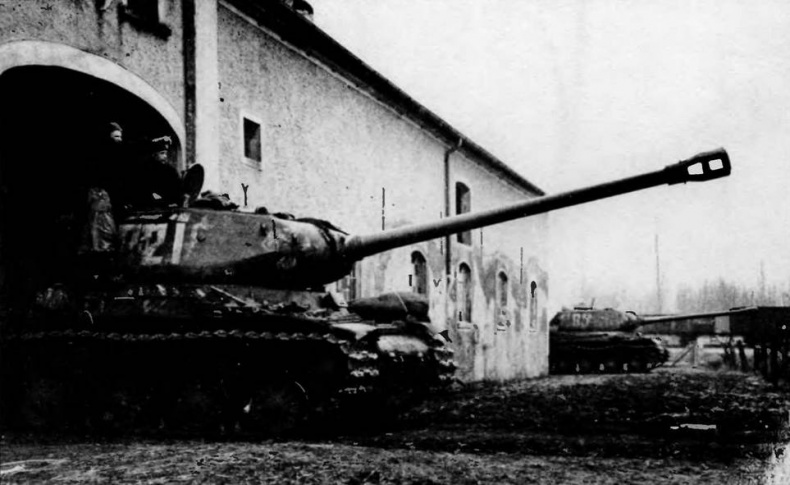

Тяжелый танк ИС-2 ранних выпусков выходит из засады. Германия, 1945 год

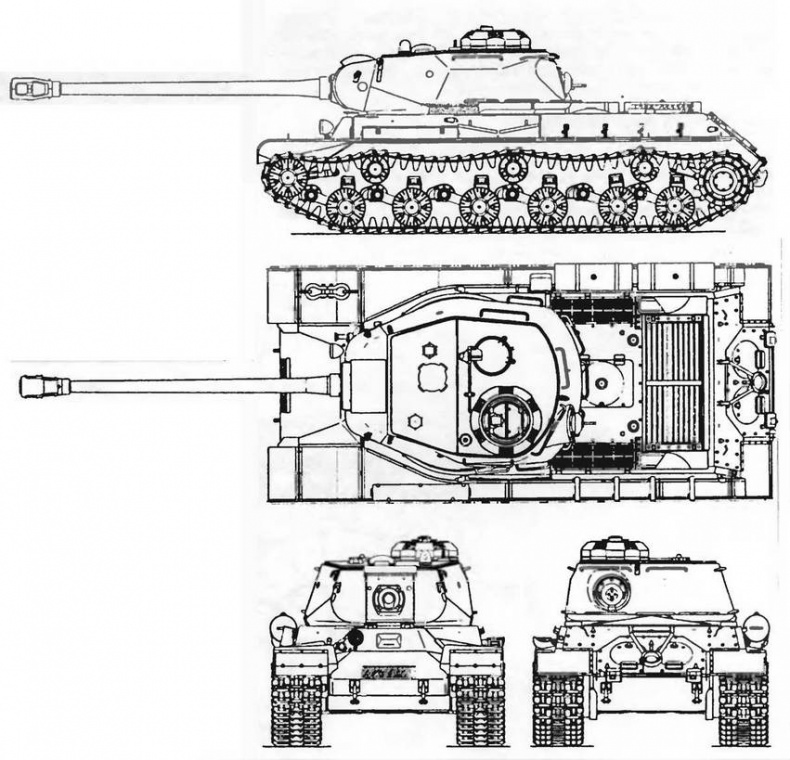

ИС-2

Тактико-технические характеристики танка ИС-2

БОЕВАЯ МАССА, т: 46.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9830, ширина — 3070, высота — 2730, клиренс — 470.

ВООРУЖЕНИЕ: 1 пушка Д-25Т обр. 1943 г. калибра 122 мм, 3 пулемета ДТ обр. 1929 г. калибра 7,62 мм, 1 пулемет ДШК обр. 1938 г. калибра 12,7 мм (не на всех танках).

БОЕКОМПЛЕКТ: 122-мм выстрелов — 28, 12,7-мм патронов— 300, 7,62-мм патронов — 2331.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел 10-Т-17, перископический прицел ПТ-4-17 (на танках первых выпусков).

БРОНИРОВАНИЕ, мм: лоб —120, борт —90, корма — 60, крыша, днище — 20...30, башня —160...90.

ДВИГАТЕЛЬ: В-2-ИС, 12-цилиндровый, дизельный, V-образный, жидкостного охлаждения; мощность 520 л.с. (382,5 кВт) при 2000 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три поддерживающих катка, ведущие колеса заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо, подвеска индивидуальная торсионная, в каждой гусенице 86 траков шириной 650 мм, шаг трака 162 мм. СКОРОСТЬ МАКС., км/ч: 37.

ЗАПАС ХОДА, км: 240.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 36; ширина рва, м — 2,5, высота стенки, м — 1, глубина брода, м — 1,3.

СРЕДСТВА СВЯЗИ: радиостанция 10Р или 10РК, переговорное устройство ТПУ-4-бисф.

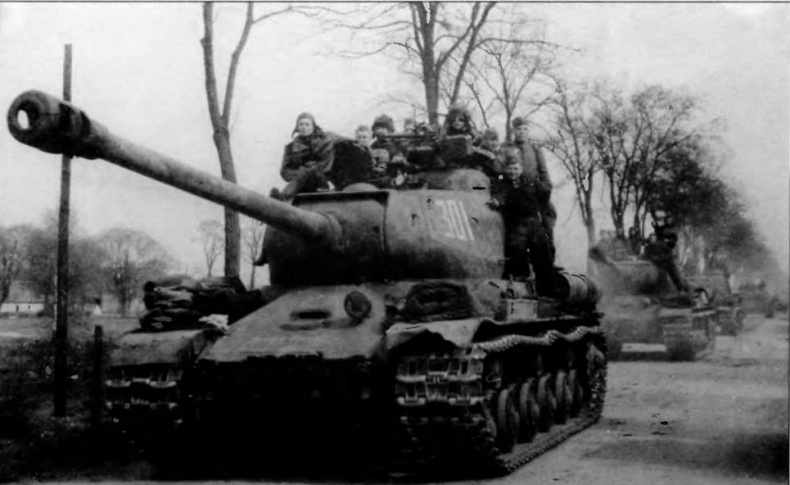

Колонна танков ИС-2 поздних выпусков на пути к Берлину. 3-я гвардейская танковая армия, 1-й Украинский фронт, весна 1945 года

Тяжелый танк ИС-3 (объект 703)

Тяжелый танк ИС-3 был разработан в 1944 году с учетом результатов исследований характера боевых повреждений танков. Серийно производился на ЧКЗ. С весны 1945-го до середины 1946 года изготовлено 2311 единиц. Из них до конца Великой Отечественной войны — 29.

Серийная модификация

Сварной корпус с лобовыми листами, установленными с двойным наклоном под большим углом к вертикали. Механик-водитель располагался впереди по оси машины. Литая башня полусферической формы с двустворчатым овальным люком. Зенитно-пулеметная установка пулемета ДШК.

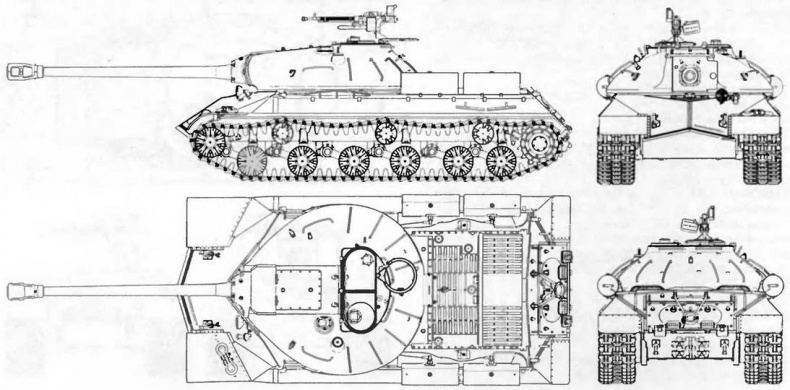

ИС-3

Танки ИС-3 участия в боевых действиях Великой Отечественной не принимали. 7 сентября 1945 года в Берлине состоялся парад союзных войск в честь окончания Второй мировой войны, в нем участвовал 71-й гвардейский тяжелый танковый полк, оснащенный ИС-3. Впервые на параде в Москве новые танки были показаны 7 ноября 1946 года. В этот период ИС-3 поступали в тяжелые танкосамоходные полки Советской Армии, где они эксплуатировались до 1970-х годов.

Танки ИС-3 в разное время состояли на вооружении армий КНДР (поступили после корейской войны), Египта и Израиля (трофейные египетские).

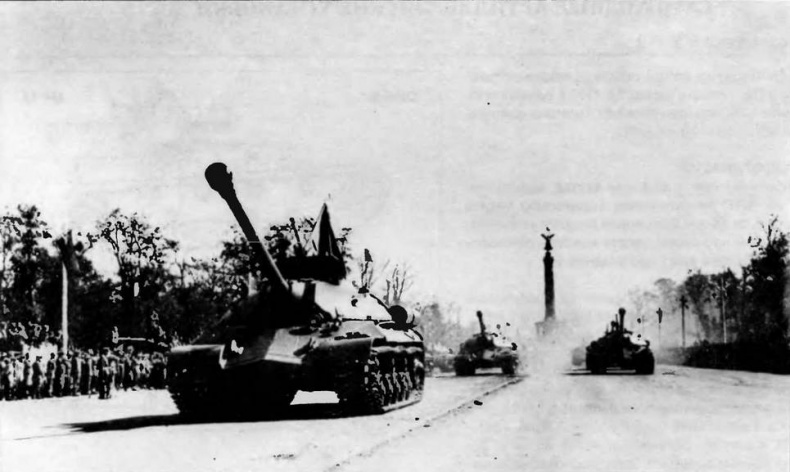

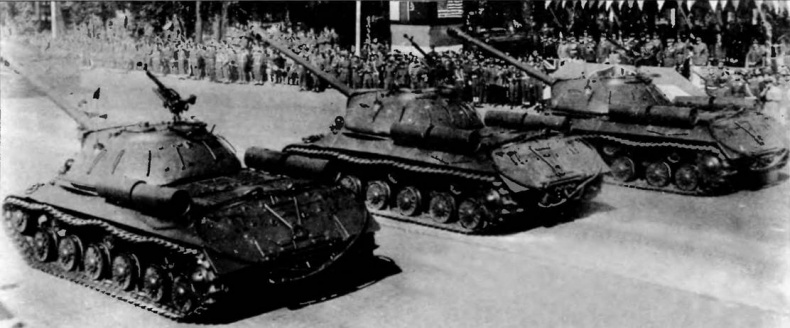

Танки ИС-3 71-го гвардейского тяжелого танкового полка на параде в Берлине. 7 сентября 1945 года

Тактико-технические характеристики танка ИС-3

БОЕВАЯ МАССА, т. 46,5

ЭКИПАЖ чел 4

ГАБАРИТНЫЕ РАЗМЕРЫ, мм длина — 9850, ширина — 3150, высота — 2450, клиренс — 465

ВООРУЖЕНИЕ 1 пушка Д-25Т обр 1943 г калибра 122 мм, 1 пулемет ДШК обр 1938 г калибра 12,7 мм, 1 пулемет ДТМ калибра 7,62 мм.

БОЕКОМПЛЕКТ- 122-мм выстрелов — 28, 12 7-мм патронов— 250, 7,62-мм патронов — 756.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ телескопический прицел ТШ-17 БРОНИРОВАНИЕ, мм лоб — 120, борт — 90, корма — 60, крыша, днище — 20, башня — 75...230.

ДВИГАТЕЛЬ: В-11,12-цилиндровый, четырехтактный, дизельный, V-образный, жидкостного охлаждения; мощность 520 л .с. (382,5 кВт) при 1800 об/мин, рабочий объем 38 880 см³. ТРАНСМИССИЯ- многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота, бортовые передачи

ХОДОВАЯ ЧАСТЬ: шесть опорных катков на борт, три поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо, подвеска индивидуальная торсионная, в каждой гусенице 86 траков шириной 650 мм шаг трака 160 мм

СКОРОСТЬ МАКС , км/ч: 40 ЗАПАС ХОДА, км 185.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ угол подъема, град. — 32, ширина рва, м — 2,5, высота стенки, м — 1, глубина брода, м — 1,4

СРЕДСТВА СВЯЗИ: радиостанция 11-РК-26, переговорное устройство ТПУ-4-бисф.

Самоходная установка СУ-5-2

Разработана в 1934 году на заводе опытного машиностроения имени Кирова в Ленинграде (завод № 185) в рамках программы по созданию САУ так называемого «малого триплекса». В 1936 году изготовлено 30 единиц.

Серийная модификация

Двигатель, трансмиссия и ходовая часть заимствованы у танка Т-26. МТО расположено в передней части корпуса. В кормовой, за 15-мм броневым щитом установлена 122-мм гаубица. В кормовой части корпуса расположен сошник, опускавшийся вниз при стрельбе.

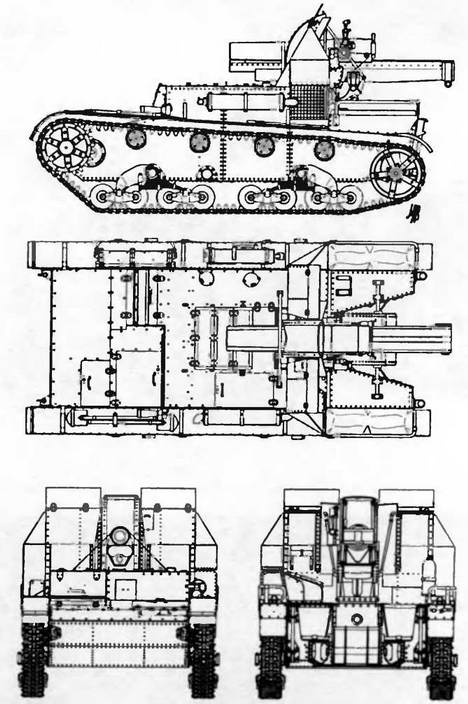

СУ-5-2

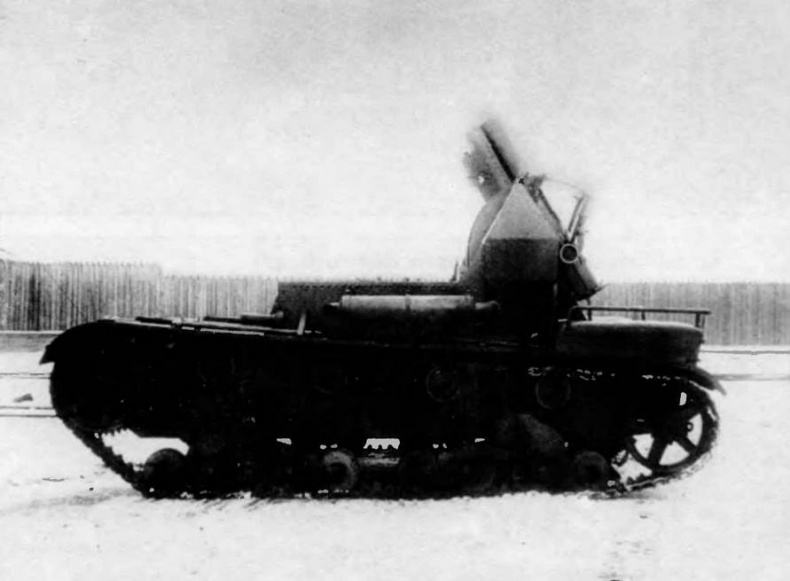

Самоходная установка СУ-5-2 во дворе завода № 185 им. Кирова. Ленинград, 1935 год
