Тактико-технические характеристики танка Т-35А

БОЕВАЯ МАССА, т: 50.

ЭКИПАЖ, чел.: 11.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9720, ширина — 3200, высота — 3430, клиренс — 530

ВООРУЖЕНИЕ: 1 пушка КТ-28 обр. 1927/32 г. калибра 76 мм, 2 пушки 20К обр. 1932 г. калибра 45 мм, 6 пулеметов ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 76-мм выстрелов — 96,45-мм выстрелов — 226, 7,62-мм патронов — 10 080.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: три телескопических прицела ТОП обр. 1930 г., три перископических прицела ПТ-1 обр. 1932 г., командирская панорама ПТК обр. 1933 г

БРОНИРОВАНИЕ, мм: лоб — 30, борт, корма — 20, крыша — 10, днище —10...20, фальшборт—10, башня — 20.

ДВИГАТЕЛЬ: М-17М, 12-цилиндровый, карбюраторный, четырехтактный, V-образный, жидкостного охлахщения; мощность 450 л.с. (331 кВт) при 1400 об/мин, рабочий объем 46 920 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь опорных обрезиненных катков на борт, сблокированных попарно в четыре балансирные тележки; один упорный каток; шесть обрезиненных поддерживающих катков; направляющее колесо с винтовым натяжном механизмом; ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска блокированная пружинная; в каждой гусенице 135 траков шириной 526 мм, шаг трака 160 мм.

СКОРОСТЬ МАКС., км/ч: 28,9.

ЗАПАС ХОДА, км: 100.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 20, ширина рва, м — 3,5, высота стенки, м —1,2, глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1, переговорное устройство ТПУ-7.

Тяжелый танк КВ

Разработан в 1939 году в СКБ-2 Кировского завода (г.Ленинград) как однобашенный вариант опытного танка СМК Принят на вооружение Красной Армии постановлением КО при СНК СССР № 443сс от 19 декабря 1939 года. Производился на Ленинградском и Челябинском Кировских заводах. С февраля 1940-го по октябрь 1943 года изготовлена 4771 единица.

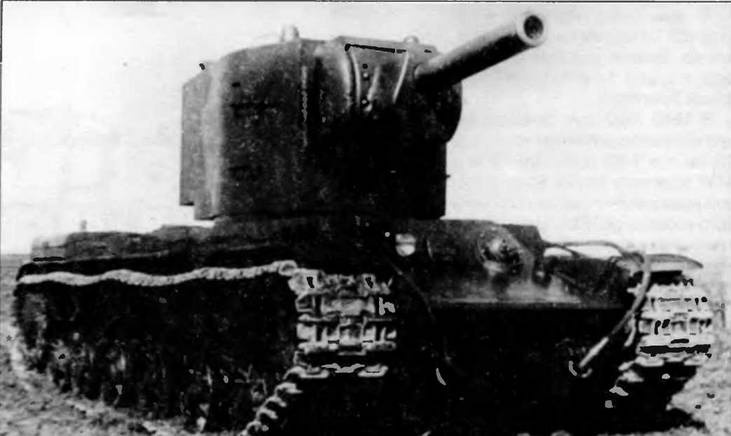

Тяжелый танк КВ-2

Серийные модификации

КВ-1 — первый серийный вариант. Корпус и башня — сварные, коробчатой формы. Боевая масса 47,5 т. Габариты 6750x3320x2710 мм, двигатель В-2К. Вооружение: 76-мм пушка Л-11 и 4 пулемета ДТ (1 запасной). Боекомплект 135 выстрелов, 2772 патрона. Бронирование 30...75 мм, с осени 1941 года — 105 мм. Экипаж 5 чел. С ноября 1940 года устанавливается 76-мм пушка Ф-32, а с осени 1941 года — ЗИС-5.

КВ-2 — сварная башня большего размера. Боевая масса 52 т. Габариты 6950x3320x3250 мм. Вооружение: 152-мм гаубица М-10 и три пулемета ДТ. Боекомплект 36 выстрелов раздельного заряжания и 3087 патронов. Экипаж 6 чел.

КВ-1 с — литая башня обтекаемой формы с командирской башенкой. Снижена масса агрегатов силовой передачи и ходовой части. Уменьшена толщина брони.

КВ-85 (объект 239) — КВ-1с с новой башней и 85-мм пушкой Д-5Т. Боекомплект 70 выстрелов. Ликвидирована шаровая установка курсового пулемета. Боевая масса 46 т. Экипаж 4 чел.

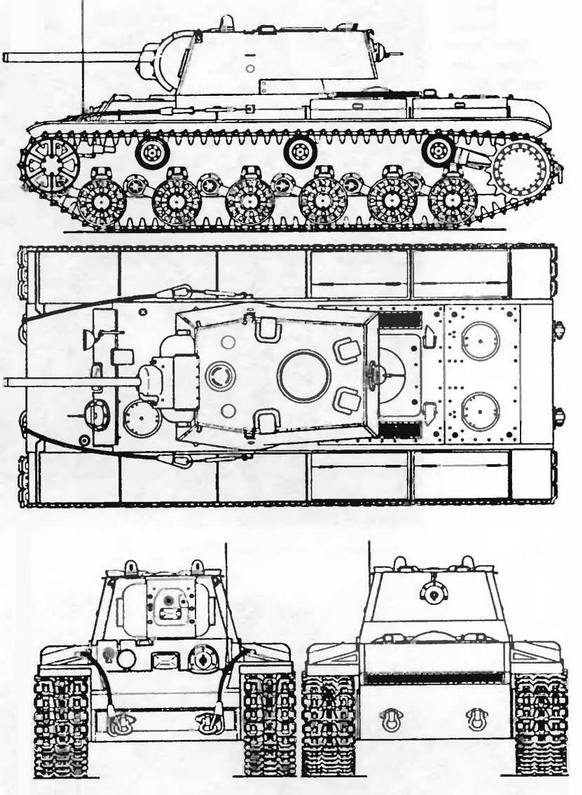

КВ-1

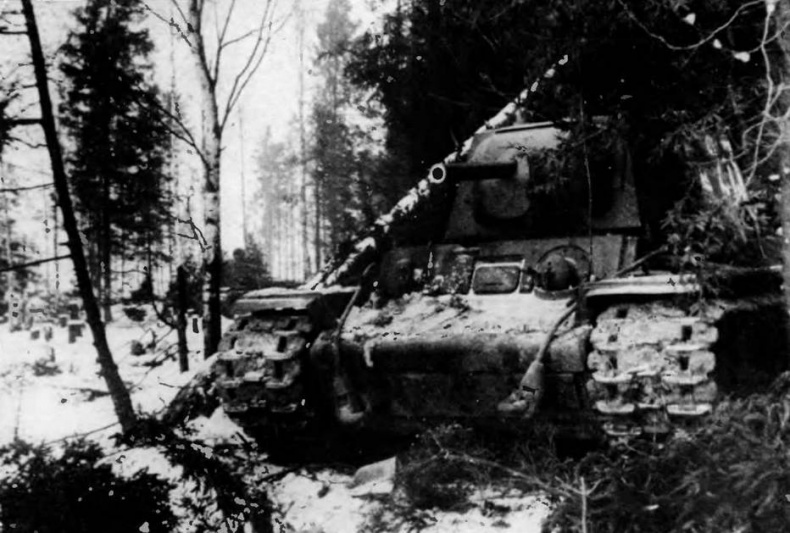

Тяжелый танк КВ-1, вооруженный 76-мм пушкой Ф-32, в засаде. Зима 1941 года

По состоянию на 1 января 1941 года на вооружении РККА находилось 196 танков КВ, а на 22 июня 1941 года — 639. Из этого количества в КОВО — 320, в ЗОВО — 117, в ПОВО — 79 танков КВ. Из соединений Киевского округа (пос-¹ ле начала войны — Юго-Западного фронта) больше всего боевых машин этого типа имелось в 4-м механизированном корпусе — 101 единица. По штату же каждой из двух танковых дивизий механизированного корпуса полагалось иметь по 63 КВ.

В 1941 году КВ мог поразить любой танк гитлеровского Вермахта, оставаясь при этом практически неуязвимым. Наиболее эффективным средством борьбы с ним были 88-мм зенитные пушки и авиация. Значительное количество этих боевых машин было оставлено на поле боя из-за поломок технически несовершенной трансмиссии.

В 1941 —1943 годах КВ состояли на вооружении первых батальонов танковых бригад смешанной организации и тяжелых танковых полков прорыва. Принимали активное участие в боевых действиях Великой Отечественной войны вплоть до середины 1944 года, а отдельные машины —до мая 1945 года.

КВ послужили базой для создания самоходно-артиллерийских установок и огнеметных танков. В 1944 году часть машин была переоборудована в эвакуационные тягачи.

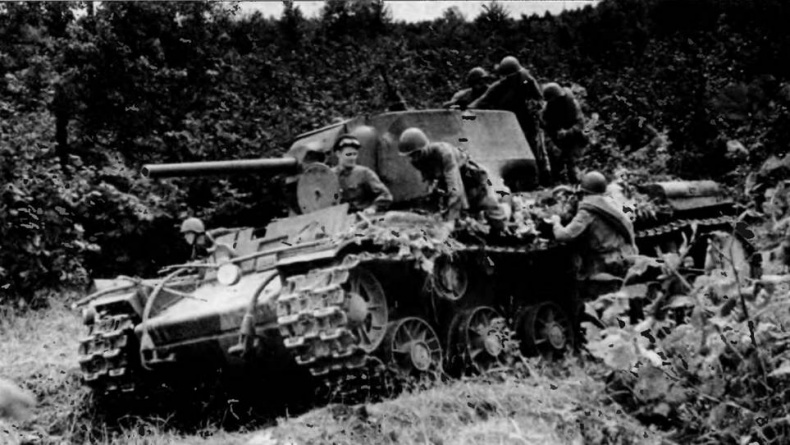

Десантники занимают места на броне тяжелого танка КВ-1. Северный Кавказ, июль 1942 года

Тяжелый танк КВ-85

Тактико-технические характеристики танка КВ-1с

БОЕВАЯ МАССА, т. 42,5.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6950, ширина — 3250, высота — 2640, клиренс — 450.

ВООРУЖЕНИЕ: 1 пушка ЗИС-5 обр.1941 г. калибра 76 мм, 4 пулемета ДТ обр.1929 г калибра 7,62 мм.

БОЕКОМПЛЕКТ: 114 выстрелов, 3087 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ЮТ, перископический панорамный прицел ПТ-4-7.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса — 75, корма — 40...75, крыша и днище — 30...40, башня — 82.

ДВИГАТЕЛЬ: В-2К, 12-цилиндровый, четырехтактный, дизельный, V-образный, жидкостного охлахщения; мощность 500 л.с. (368 кВт) при 1800 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором (8+2), бортовые фрикционы, планетарные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков на борт, три поддерживающих катка, направляющее колесо, ведущее колесо заднего расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 88 — 89 траков шириной 608 мм.
