Кроме того, в танк укладываются автомат АК (АКМ) и 120 патронов к нему, 10 ручных гранат Ф-1, сигнальный пистолет и 12 патронов к нему.

Танки Т-62 выходят на Красную площадь. 7 ноября 1973 года

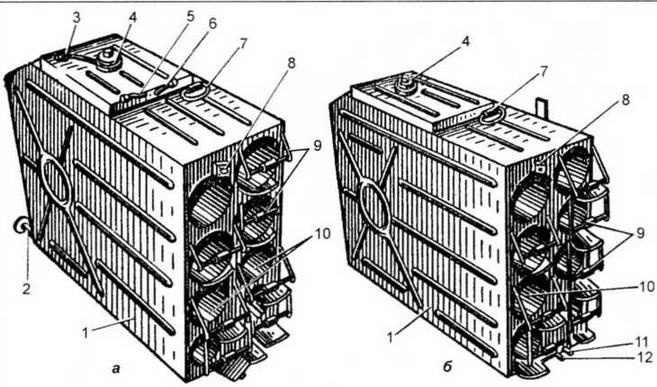

Баки-стеллажи (а — левый; б — правый):

1 — корпус бака; 2 — патрубок для соединения с передним топливным баком; 3 — патрубок для сообщения с атмосферой переднего топливного бака; 4 — пробка заправочной горловины; 5 — патрубок для соединения с клапаном выпуска воздуха; 6 — патрубок для соединения с атмосферой наружных топливных баков; 7 — ручка; 8 — защелка для крепления артвыстрела; 9 — опоры-качалки для крепления артвыстрелов; 10 — гнезда для артвыстрелов; 11 — патрубок для соединения со средним топливным баком; 12 — патрубок для соединения с топливораспределительным краном

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Т-62 установлен 12-цилиндровый V-образный четырехтактный быстроходный бескомпрессорный дизель жидкостного охлаждения В-55 или В-55В максимальной мощностью 580 л.с. при 2000 об/мин. Двигатель В-55В отличается от В-55 установкой генератора мощностью 6,5 кВт вместо 5 кВт. Рабочий объем двигателя 38 880 см³. Степень сжатия — 15. Масса двигателя 920 кг. Двигатель установлен в силовом отделении танка перпендикулярно к его продольной оси на раме, приваренной к днищу корпуса.

Топливо — дизельное, летом—ДЛ, зимой—ДЗ или ДА (при температуре ниже 30°С). В систему питания двигателя танка Т-62 входят четыре внутренних топливных бака общей емкостью 675 л и три наружных общей емкостью 285 л, размещенных на правой надгусеничной полке.

Все баки объединены между собой в две группы. Первую составляют правый бак-стеллаж (145 л), средний бак (127 л) и все наружные баки (по 95 л каждый); вторую — передний (носовой) бак (280 л) и левый бак-стеллаж (125 л). Все эти емкости, за исключением наружных, для предохранения от коррозии снаружи и внутри покрыты бакелитовым лаком. Наружные баки покрыты бакелитовым лаком только внутри, а снаружи окрашены защитной краской.

Система смазки — циркуляционная комбинированная. Масляный насос — шестеренчатый, трехсекционный (одна секция нагнетающая и две откачивающие). Емкость системы 77 л. Заправочная емкость масляного бака 55 л. Емкость наружного масляного бака 35 л (к системе смазки не подключен).

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Заправочная емкость системы — 77 л. Радиатор трубчатоленточного типа установлен в силовом отделении горизонтально над коробкой передач. Вентилятор— центробежный, с 18-ю загнутыми назад лопатками. Установлен на оси, закрепленной на специальном кронштейне, приваренном к кормовому листу корпуса танка. Для повышения КПД вентилятор помещен в специальный кожух (улитку).

Система подогрева органически входит в систему охлаждения и служит для подготовки двигателя к запуску и поддержания его в состоянии постоянной готовности к запуску в холодное время года путем подогрева охлаждающей жидкости, масла и топлива.

Система подогрева двигателя состоит из форсуночного подогревателя с электрическим (основным) и ручным (аварийным) приводами, змеевика подогрева масла, обогреваемых маслопроводов, крана отключения подогревателя от системы охлаждения и трубопроводов.

Для очистки воздуха, поступающего в цилиндры двигателя, на танке Т-62 установлен воздухоочиститель ВТИ-4 с двумя ступенями очистки и с эжекционным удалением пыли из пылесборника.

Воздушная система танка включает в себя: два баллона со сжатым воздухом, воздушный компрессор АК-150СВ, автомат давления, воздушный редуктор, кран отбора воздуха, три электропневмоклапана, манометр, влагомаслоотделитель, отстойник, воздухораспределитель двигателя с обратным клапаном для консервации и трубопроводы.

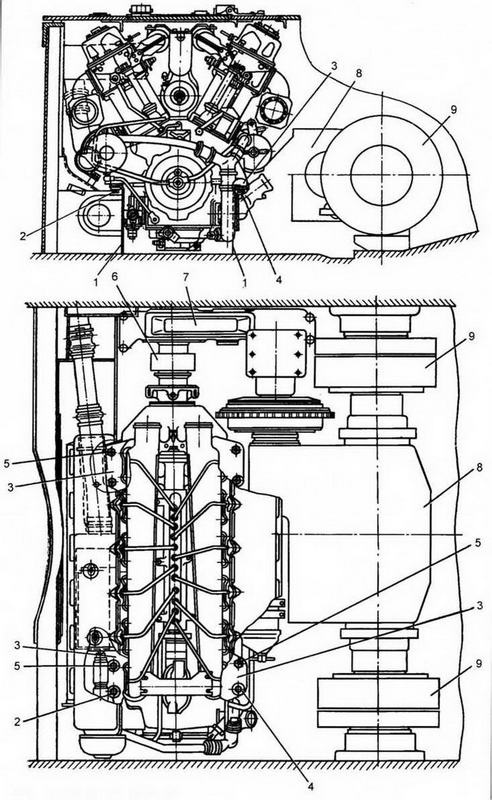

Установка двигателя в танке:

1 —рама; 2,4,5 — болты крепления двигателя; 3 — лапы двигателя; 6 — зубчатая муфта, соединяющая двигатель с гитарой; 7 — гитара; 8 — коробка передач; 9 — планетарные механизмы поворота

Воздушная система обеспечивает запуск двигателя сжатым воздухом; управление гидропневматическим приводом главного фрикциона; эжекционную очистку смотровых приборов механика-водителя от грязи и пыли во время движения и на месте; очистку узлов танка от пыли путем обдува сжатым воздухом при их обслуживании.

Резервный пуск двигателя осуществляется с помощью электростартера СТ-16М.

Трансмиссия танка состоит из гитары, главного фрикциона, коробки передач, двух планетарных механизмов поворота, двух бортовых передач и привода вентилятора и компрессора.

Гитара передает крутящий момент от двигателя к главному фрикциону. Она представляет собой повышающий редуктор с передаточным числом 0,7.

Главный фрикцион — многодисковый, сухого трения (сталь по стали). Выключение и включение главного фрикциона производится с помощью гидропневматического устройства или механически (от усилия механика-водителя). Гидропневматическое устройство обеспечивает быстрое выключение (за 0,1 —0,3 с) и плавное включение (за 0,4 — 0,6 с) главного фрикциона независимо от квалификации механика-водителя. Усилие на педали при выключении главного фрикциона гидропневматическим приводом меньше, чем при выключении механическим, примерно в 2 — 2,5 раза.

Коробка передач — пятискоростная, с постоянным зацеплением шестерен с синхронизаторами на II, III, IV и V передачах и приводом к вентилятору и компрессору.

Механизмы поворота двухступенчатые, планетарные, с блокировочными фрикционами, обеспечивающие прямую и замедленную в 1,42 раза передачу крутящего момента от главного вала коробки передач к ведущему валу бортовой передачи. Вследствие этого скорость перематывания гусеницы при включенной замедленной передаче уменьшается также в 1,42 раза. Поворот танка осуществляется в результате сообщения гусеницам разных скоростей движения, при этом поворот происходит в сторону отстающей гусеницы. При затяжке одного из тормозов поворота танк поворачивается с постоянным радиусом 8,91 м. Затяжкой одного из остановочных тормозов выполняется более крутой поворот, радиусом 2,64 м.

При включении в обоих планетарных механизмах замедленной передачи тяговое усилие на ведущих колесах увеличивается в 1,42 раза.

Бортовые передачи—двухступенчатые, понижающие, с цилиндрическим и планетарным рядами. Передаточное отношение — 6,706.

Ходовая часть, применительно к одному борту, состоит из пяти сдвоенных обрезиненных опорных катков с литыми дисками, ведущего колеса заднего расположения со съемными зубчатыми венцами и направляющего колеса; подвеска индивидуальная, торсионная, с гидравлическими амортизаторами, соединенными с балансирами передних и задних опорных катков. Из-за смещения торсионных валов подвески опорные катки левого борта смещены назад на 105 мм по отношению к каткам правого борта. Гусеницы мелкозвенчатые, с цевочным зацеплением, металлические или резинометаллические (с РМШ). Число траков в металлической гусенице — 96, в гусенице с РМШ — 97. Ширина трака 580 мм, шаг гусеницы 137 мм. Масса металлической гусеницы 1386 кг, с РМШ — 1655 кг.
