Дальность стрельбы из пушки с помощью телескопического прицела составляет: для подкалиберного снаряда — 4000 м; для кумулятивного и осколочно-фугасного— 3000 м. С помощью бокового уровня дальность выстрела кумулятивным и осколочно-фугасным снарядами при угле возвышения пушки +16° достигает 5800 м, а осколочно-фугасным снарядом увеличенной дальности ЗОФ18 — 9500 м. При применении ночного прицела дальность стрельбы всеми типами снарядов — 800 м.

Дальность прямого выстрела при высоте цели 2 м составляет: подкалиберным снарядом — 1870 м; кумулятивным— 990 м; осколочно-фугасным — 970 м.

Горизонтальный угол обстрела из пушки и спаренного пулемета равен 360°, угол возвышения +16°, склонения— 6°. Непоражаемое пространство перед танком: для пушки — 20 м, для пулемета —19 м. Прицельная скорострельность при стрельбе с места — 4 выстр./мин. Спусковой механизм пушки состоит из электрического и механического (ручного) спусков. Рычаг электроспуска смонтирован на рукоятке маховика подъемного механизма.

Стрельба из пушки и спаренного пулемета осуществляется с помощью телескопического шарнирного монокулярного прицела со сменным увеличением ТШ2Б-41 (на танках поздних выпусков — ТШС-41У) и электронно-оптического монокулярного перископического ночного прицела ТПН-1-41-11. В качестве источника инфракрасного света для последнего используется прожектор Л-2Г с ИК-фильтром. Для стрельбы с закрытых позиций применяются боковой уровень и азимутальный указатель.

На боевых машинах, выпускавшихся с 1972 года, на турели люка заряжающего устанавливался 12,7-мм зенитный пулемет ДШКМ обр. 1938/46 г.

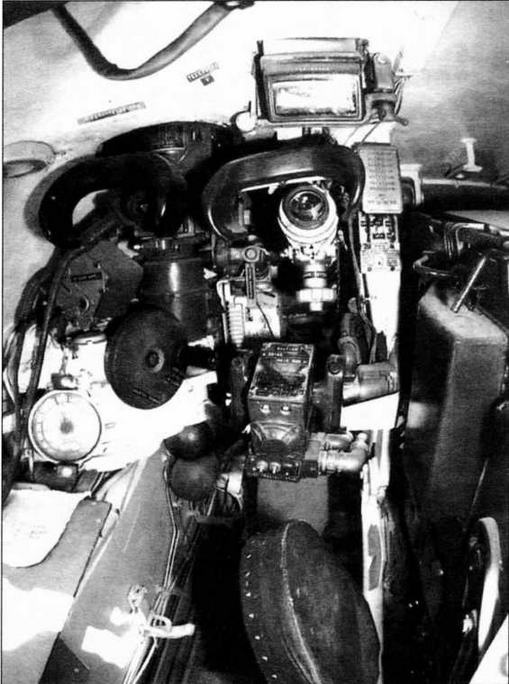

Рабочее место наводчика. Обращает на себя внимание расположение прицелов. Справа — телескопический прицел ТШ2Б-41, слева — перископический ночной прицел ТПН-1

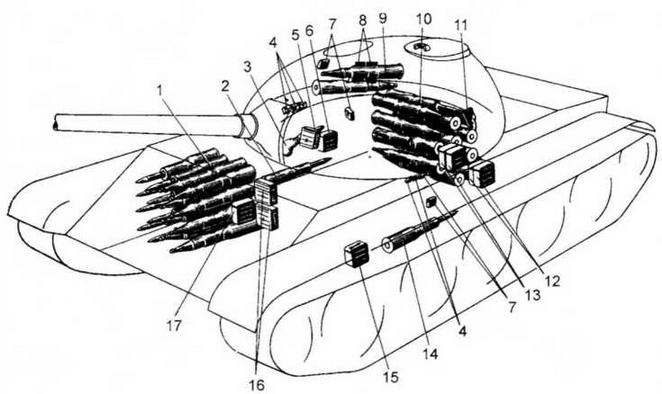

Размещение боекомплекта в танке:

1 — укладка на 16 выстрелов в двух баках-стеллажах; 2 — хомутиковая укладка на один выстрел; 3 — укладка автомата АК; 4 — стеллажи с сумками для ручных гранат Ф-1; 5 — магазин-коробка в установке пулемета; 6 — магазин-коробка для пулемета на правом борту корпуса танка; 7 — сумки с патронами для сигнального пистолета; 8 — две сумки под магазины с патронами для автомата АК; 9 — хомутиковая укладка на два выстрела; 10 — стеллажная укладка на 20 выстрелов; 11 — кобура сигнального пистолета; 12 — магазин-коробки к пулемету на левом борту корпуса танка; 13 — магазин-коробки к пулемету на перегородке стеллажной укладки; 14 — хомутиковая укладка на один выстрел; 15 — магазин-коробка к пулемету на кронштейне баллонов воздухопуска; 16 — магазин-коробки к пулемету на щитке аккумуляторов; 17 — магазин-коробка к пулемету у перегородки аккумуляторов

На танках ранних выпусков установлен электрогидравлический стабилизатор «Метеор», на последующих — «Метеор М» и «Метеор М1»; их характеристики практически одинаковы. «Метеор» имеет электронику на лампах, а «Метеор М» и «Метеор М1» — на транзисторах. Стабилизатор обеспечивает угловые скорости наведения пушки в горизонтальной плоскости от 0,07 до 16 град/с и в вертикальной — от 0,07 до 4,5 град/с.

Боекомплект пушки У-5ТС состоит из 40 унитарных выстрелов с бронебойно- подкалиберными, кумулятивными и осколочно-фугасными снарядами. Выстрелы размещены в специальных укладках в корпусе и башне танка: 16 — в двух баках-стеллажах в носовой части корпуса; 20 — в стеллажной укладке у перегородки силового отделения; 2 — с помощью хомутиковых укладок крепятся по бортам корпуса танка; 2 — в хомутиковой укладке на борту башни. Все боеукладки рассчитаны на размещение выстрелов с любым типом снаряда, за исключением хомутиковой укладки на правом борту башни, которая приспособлена только под выстрелы с бронебойно-подкалиберными снарядами.

Для всех выстрелов пушки У-5ТС используются одинаковые гильзы: стальная 4Г9 массой 7,95 кг или латунная 4Г10А массой 8,45 кг. Выстрелы с подкалиберными снарядами комплектуются только латунными гильзами, как более надежными.

Стреляные гильзы автоматически удаляются из боевого отделения с помощью механизма выброса стреляных гильз на всем диапазоне вертикальных и горизонтальных углов наведения пушки.

Средний танк Т-62 выпуска 1972 года

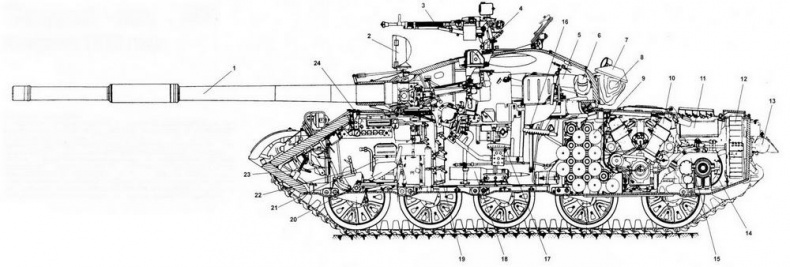

Компоновка танка Т-62:

1 — пушка: 2 — ИК-прожектор Л-2Г; 3 — зенитный пулемет ДШКМ; 4 — перископический ночной прицел ТПН-1; 5 — артвыстрел в хомутиковой укладке; 6 — нагнетатель: 7 — защитный колпак механика-водителя: 8 — укрывочный брезент; 9 — стеллажная укладка на 20 выстрелов; 10— двигатель В-55; 11—радиатор системы смазки двигателя; 12 — вентилятор; 13— бревно для самовытаскивания; 14 — планетарный механизм поворота; 15— коробка передач; 16 — сиденье командира танка; 17—сиденье наводчика; 18 — артвыстрел на правом борту; 19 — артвыстрелы в бак-стеллажной укладке; 20 — сиденье механика-водителя; 21 — магазин-коробка; 22 — рычаг переключения передач; 23 — рычаг управления планетарным механизмом поворота; 24 — щиток контрольных приборов

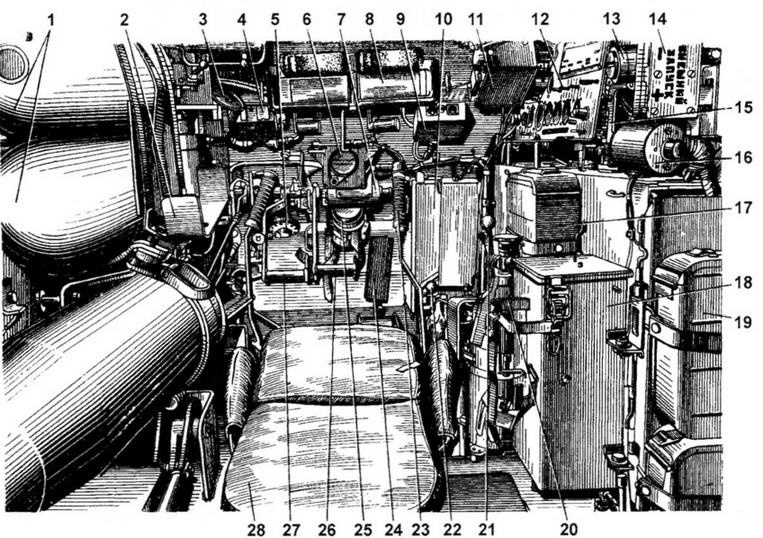

Отделение управления:

1 — воздушные баллоны; 2 — стеллаж для крепления магазин-коробки; 3 — спидометр; 4 — прибор КРП-1; 5 — бустер гидропневматического привода управления главным фрикционом; 6 — курсоуказатель; 7 — блок питания курсоуказателя; 8 — прибор наблюдения механика-водителя; 9 — прибор КУВ-3; 10 — ящик для сухого пайка со стеллажом для запасной призмы механика-водителя; 11 — автомат системы АС-2; 12 — щиток контрольно-измерительных приборов; 13 — счетчик моточасов; 14 — розетка внешнего запуска; 15 — кронштейн для крепления измерительного пульта ДП-ЗБ; 16— выключатель батарей; 17,19 — магазин-коробки; 18 — ящик для ТВН-2; 20 — ручной огнетушитель; 21—рычаг переключения передач; 22 — рычаг топливоподкачивающего насоса; 23 — рычаг привода управления ПМП, правый; 24 — педаль подачи топлива; 25—бачок для питьевой воды; 26 — педаль тормоза; 27—педаль главного фрикциона; 28 — сиденье механика-водителя

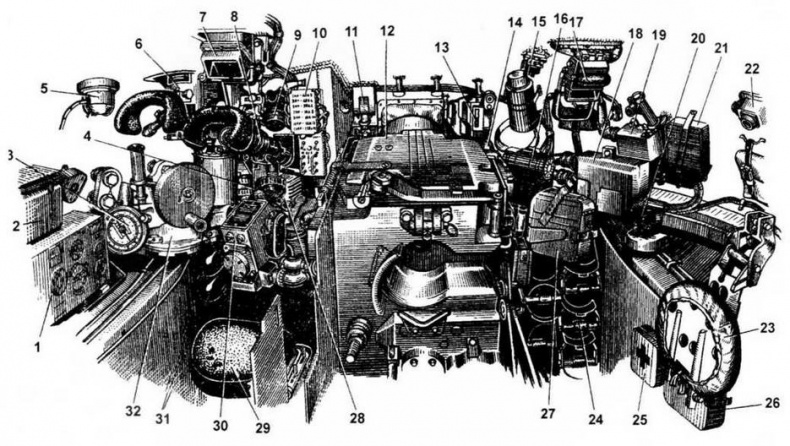

Боевое отделение:

1 — радиостанция Р-123; 2 — блок питания радиостанции; 3 — азимутальный указатель; 4,20 — вентиляторы; 5 — защитный колпак ввода антенны; 6 — ночной прицел ТПН-1; 7— прибор наблюдения ТНП-165; 8— прицел ТШ2Б-41; 9 — фильтр радиопомех; 10 — распределительный щиток; 11 — шток силового цилиндра; 12 — пушка; 13 — пополнительный бак; 14 — спаренный пулемет; 15 — бачок для воды; 16 — преобразователь напряжения; 17 — прибор наблюдения заряжающего; 18 — распределительная коробка стабилизатора; 19 — коробка управления механизмом выброса гильз; 21 — сумка с ЗИП пушки; 22 — аппарат Ns 4 ТПУ; 23 — сиденье заряжающего; 24 — боеукладка в баках-стеллажах; 25 — аптечка; 26,27 — магазин-коробки; 28—блок усилителей; 29 — сиденье наводчика; 30 — пульт управления; 31 — баллоны со сжатым воздухом; 32 — механизм поворота башни
