ЭЛЕКТРООБОРУДОВАНИЕ выполнено по однопроводной схеме (за исключением дежурного освещения и электродвигателя водооткачивающего насоса). Напряжение 24 В. Источники: генератор Г-6,5 мощностью 6,5 кВт; четыре аккумуляторные батареи 6-СТЭН-140М емкостью 140 А ч каждая. Потребители: электростартер СТ-16М; электродвигатели вентиляторов, подогревателя, системы ТДА, маслозакачивающего и водооткачивающего насосов; электропневмоклапаны воздухопуска, стекпоочистки и привода главного фрикциона; приборы освещения и световой сигнализации; стабилизатор вооружения, курсоуказатель, электроспуск пушки и пулемета; механизм выброса стреляных гильз; системы ПАЗ и ППО, приборы ночного видения и средства связи.

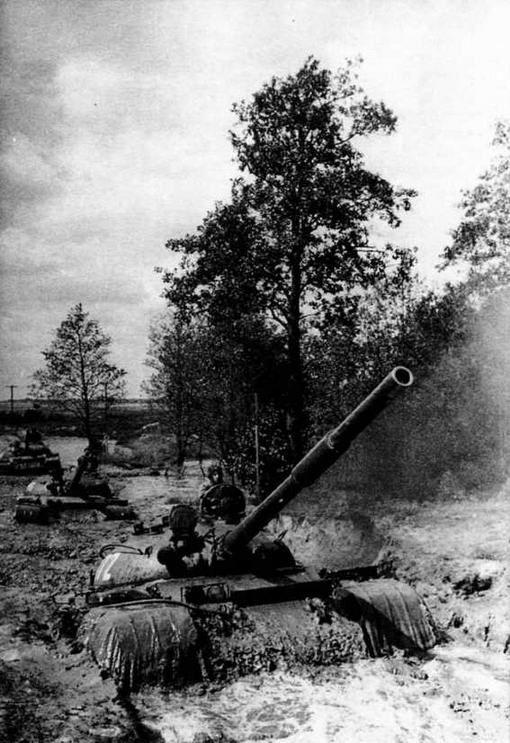

Танковый взвод на марше по пересеченной местности. 1970 год

СРЕДСТВА СВЯЗИ. На Т-62 ранних выпусков (до 1965 года) были установлены радиостанция Р-113 и переговорное устройство Р-120.

Радиус действия радиостанции Р-113 при радиосвязи с однотипной радиостанцией в условиях среднепересеченной местности при работе на 4-метровую штыревую антенну: при выключенном подавителе шумов и отсутствии посторонних радиопомех — не менее 20 км; при включенном подавителе шумов — до 10 км; при наличии посторонних помех радиоприему — 8—12 км.

Радиостанция имеет 96 фиксированных частот в диапазоне 20 — 22,375 мГц, разнесенных через 25 кГц. На любой фиксированной частоте обеспечиваются беспоисковое вхождение в связь и бесподстроечное ведение связи. Прием и передача ведутся на одной общей частоте.

Танки позднего выпуска оснащены радиостанцией Р-123 и переговорным устройством Р-124. Радиостанция Р-123 при работе на 4-метровую штыревую антенну обеспечивает связь с однотипной радиостанцией в условиях среднепересеченной местности, в любое время суток и года, при движении танка, на расстоянии не менее 20 км при выключенном подавителе шумов и до 13 км при включенном.

Радиостанция имеет 1261 рабочую волну с интервалом между частотами в 25 кГц, в диапазоне частот 20 — 51,5 мГц и оснащена механизмом установки волн, позволяющим заранее подготовить и зафиксировать любые четыре волны диапазона. Переход с одной подготовленной волны (частоты) на другую выполняется автоматически, одной манипуляцией радиста — переключением только одного переключателя.

СИСТЕМА ПАЗ. Система противоатомной защиты предназначена для защиты экипажа и оборудования внутри танка от воздействия ударной волны ядерного взрыва, а также для предотвращения проникновения в танк радиоактивной пыли при движении по зараженной местности.

Защита от ударной волны осуществляется путем установки специальных уплотнительных устройств, как постоянных, так и включающихся автоматически от гамма-датчика во время ядерного взрыва.

При ядерном взрыве под воздействием излучения срабатывает радиометрический блок защиты РБЗ-1М, установленный на левом борту корпуса в боевом отделении. Ионизационная камера блока начинает пропускать электрический ток, от которого срабатывают электрозапалы пиропатронов системы ПАЗ. В результате взрывов пирюпатронов срабатывают механизмы, закрывающие входные и выходные жалюзи, заслонки окон вытяжного вентилятора и шахты воздухопритока гитары и генератора, амбразуру прицела, клапан и заслонку нагнетателя. Автоматически выключаются вытяжной вентилятор и нагнетатель (если к моменту взрыва последний был включен).

Для приведения в готовность к повторному действию систему необходимо разблокировать путем выключения батарей, установить пиропатроны в соответствующие исполнительные механизмы и вновь подключить батареи.

Защита экипажа танка от воздействия радиоактивной пыли осуществляется созданием в боевом отделении с помощью нагнетателя-сепаратора избыточного давления, которое исключает попадание в него запыленного воздуха через отдельные неплотности.

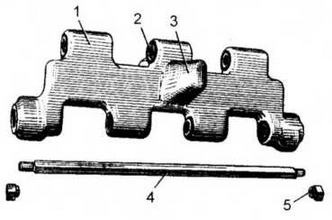

Трак гусеницы с РМШ:

1 — проушина; 2 — резино-металлическая втулка; 3 — гребень; 4 — палец; 5 — гайка

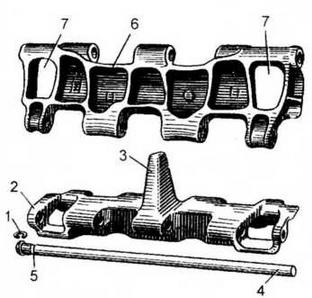

Трак металлической гусеницы:

1 — пружинное кольцо; 2 — проушина; 3 — гребень; 4 — палец; 5 — проточка; 6 — грунтозацеп; 7 —окно

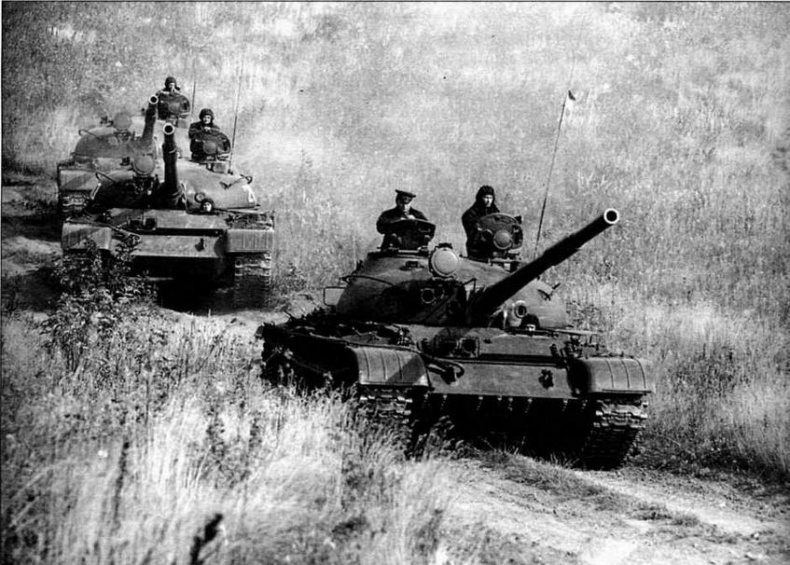

Взвод танков Т-62 на марше. Головная машина — танк, изготовленный после 1972 года, остальные — более раннего выпуска. 1974 год

ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ. На танке Т-62 применена унифицированная аппаратура противопожарного оборудования (УА ППО), в которой используется состав «3,5», пары которого при пожаре заполняют все свободное пространство того отделения танка, где возник пожар. Состав «3,5» представляет собой огнегасящую смесь, состоящую из бромистого этила, углекислоты и сжатого воздуха. Противопожарная система может работать автоматически и полуавтоматически. В автоматическом режиме система обеспечивает сигнализацию о пожаре; остановку двигателя; ввод баллона для тушения пожара; остановку электродвигателей вентилятора и нагнетателя на время тушения с последующим пуском их после окончания пожара — для удаления продуктов горения и паров состава «3,5»; ввод очередного баллона в том случае, если первым пожар не был потушен или он оказался неисправным; задержку подачи состава «3,5» в силовое отделение на 4 — 7 с, необходимую для остановки двигателя. В полуавтоматическом режиме система обеспечивает сигнализацию о пожаре в боевом и силовом отделениях. Дальнейшая работа происходит только после нажатия механиком-водителем соответствующей кнопки.

Помимо системы УА ППО на танке имеется один ручной огнетушитель ОУ-2.

СИСТЕМА ДЫМОПУСКА. Т-62 оборудован термической дымовой аппаратурой (ТДА) многократного действия. В качестве дымообразующего вещества используется дизельное топливо. Непросматриваемая длина дымовой завесы составляет 250 — 400 м. Стойкость дымовой завесы до 2 — 4 мин, продолжительность одного дымопуска— до 10 мин. Расход дизельного топлива — 10 л/мин.

ОБОРУДОВАНИЕ ДЛЯ ПОДВОДНОГО ВОЖДЕНИЯ ТАНКА (ОПВТ). Это оборудование обеспечивает преодоление танком по дну водных преград глубиной до 5 и шириной до 700 м, а также ведение боевых действий после выхода из воды без проведения каких-либо работ, требующих покидания экипажем танка.

Комплект оборудования для подводного вождения состоит из двух частей: съемной, которая монтируется на танк в предвидении преодоления водной преграды, и несъемной, постоянно установленной на танке.

К съемной части относятся: воздухопитающая труба; выпускные клапаны; уплотнения крыши над радиатором, дульного среза пушки, амбразур пулемета и прицела, антенного ввода, шахты воздухопритока обдува гитары; резиновый шнур уплотнения командирского люка; нагрудные переключатели.
