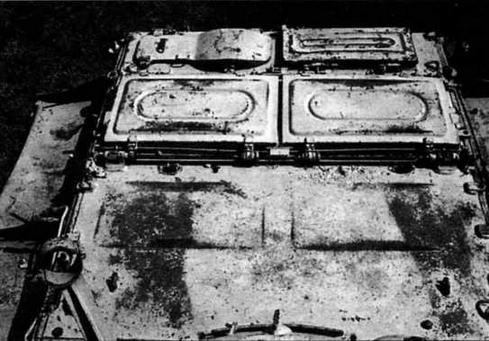

На фото — уплотнительные крышки в рабочем положении для подводного хода

Борта корпуса образуются вертикальными броневыми листами. В передней части корпуса снаружи к бортам, листам носовой части и днищу приварены кронштейны кривошипов направляющих колес. Внизу к каждому борту приварено по пять упоров балансиров опорных катков, а сзади — отбойные кулаки для забивания пальцев гусениц во время движения танка. К верхней части бортов приварены подбашенные броневые планки, а над гусеницами — полки, защищающие корпус и башню от забрызгивания грязью во время движения. Над направляющими и ведущими колесами расположены грязевые щитки. В опущенном положении передние откидные грязевые щитки удерживаются торсионами, а в поднятом крепятся защелками к надгусеничным полкам.

Для предотвращения поломок задних грязевых щитков их нижняя часть сделана из резины и удерживается от провисания проволочным торсионом,расположенным на внутренней стороне щитка. (На танках, выпущенных до 1 января 1964 года, нижняя часть задних грязевых щитков была металлической и крепилась к верхней части щитка с помощью петель и торсиона.) Для предотвращения поломок при преодолении препятствий нижняя часть этих грязевых щитков поднимается и крепится к верхнему кормовому листу корпуса гайками-барашками.

В верхней задней части левого борта имеется вырез, в который ввариваются выхлопной патрубок и его броневая защита. К концу патрубка приварен фланец, к нему крепится панель с выпускными клапанами при установке оборудования для подводного вождения танка.

Кормовая часть корпуса состоит из двух броневых листов: верхнего и нижнего. К ним и к бортам приварены картеры бортовых передач. В верхней части верхнего кормового листа приварено четыре кронштейна для крепления дополнительных топливных бочек. В месте стыка кормовых листов приварены два буксирных крюка с защелками.

Днище корпуса в поперечном сечении имеет корытообразную форму и состоит из четырех сваренных между собой броневых листов. Вдоль бортов корпуса в днище вварено по пять кронштейнов балансиров и по два кронштейна для крепления амортизаторов. В днище предусмотрены люки и лючки для доступа к агрегатам, а также для слива топлива и других жидкостей.

Крыша корпуса состоит из переднего и заднего листов, съемной крыши над двигателем, откидной крыши с входными жалюзи над радиаторами, откидной крышки над вентилятором и выходных жалюзи, закрытых сеткой.

В переднем и заднем листах крыши и в подбашенных планках сделана кольцевая выточка и просверлены отверстия для установки и крепления погона башни. Для защиты его от прямого пулевого попадания к корпусу приварены броневые планки.

В крыше над двигателем выполнены два люка для доступа к двигателю и воздухоочистителю, закрываемые крышками. В танках выпуска после 1967 года эти люки отсутствуют.

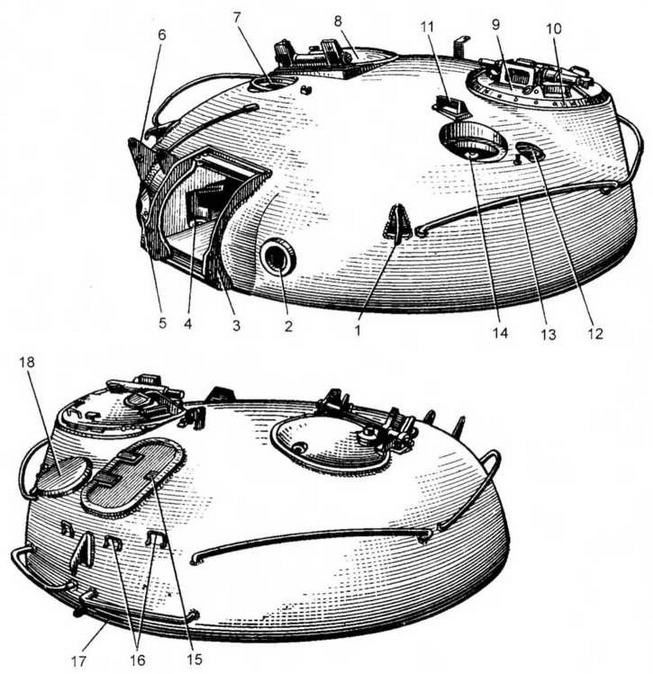

Башня:

1 — крюк; 2 — амбразура прицела; 3 — защитная планка; 4 — расточка для цапфы люльки пушки; 5 — амбразура пулемета; 6 — кронштейн для крепления ИК-прожектора; 7 — отверстие для установки прибора наблюдения заряжающего; 8 — крышка люка заряжающего; 9 — люк командира танка; 10—броневое кольцо; 11 — прибор наблюдения наводчика; 12 — отверстие для антенного ввода; 13 — поручень; 14 — отверстие для установки прицела ТПН-1; 15 — крышка люка выброса гильз; 16 — скобы крепления брезента; 17 — отверстие для выброса отсепарированной пыли; 18 — броневой грибок

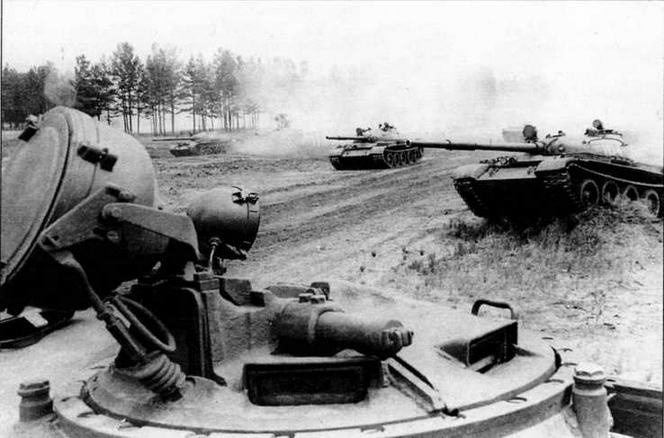

Командирская башенка. На переднем плане — ИК-прожектор ОУ-ЗГК; под ним — прибор наблюдения командира ТКН-3

БАШНЯ представляет собой фасонную стальную отливку. В передней ее части расположена амбразура для установки пушки. В амбразуре имеются расточки, в которые своими обоймами, надетыми на цапфы люльки, устанавливается пушка. Снаружи вдоль стенок амбразуры справа и слева приварены защитные планки с резьбовыми отверстиями для крепления защитного чехла пушки. Справа от пушечной амбразуры имеется амбразура для спаренного пулемета, а слева —для прицела. К башне приварены кронштейн для крепления прожектора и три крюка для захвата башни тросами при монтаже и демонтаже.

В верхней правой части башни размещен люк заряжающего, закрываемый откидывающейся вперед крышкой, и здесь же предусмотрено отверстие для установки прибора наблюдения МК-4. С 1972 года люк заряжающего оборудовался шариковой опорой с турелью для зенитного пулемета.

В верхней левой части башни находится люк командира танка, в котором имеются шахты для размещения прибора наблюдения ТКН-3 (до августа 1964 года — ТКН-2) и четырех призменных приборов. Для защиты погона командирского люка от прямых попаданий пуль к башне вокруг него крепится винтами броневое кольцо. Впереди командирского люка в башне предусмотрен вырез для установки прибора наблюдения ТНП-165 наводчика, отверстия для установки прицела ТПН-1 и антенного ввода.

В кормовой части башни имеется люк для выброса стреляных гильз, закрываемый крышкой. Для доступа свежего воздуха в боевое отделение при работе нагнетателя-сепаратора в кормовой части башни сделан вырез, прикрытый снаружи броневым грибком, а в нижней кормовой части башни — отверстие для выброса наружу отсепарированной пыли.

Башня устанавливается на шариковой опоре, представляющей собой радиально-упорный шарикоподшипник, кольцами которого являются погоны башни. Вращение башни осуществляется с помощью механизма поворота — планетарного редуктора с электромеханическим приводом. Для предохранения от поломок механизм снабжен сдающим звеном (фрикционной муфтой).

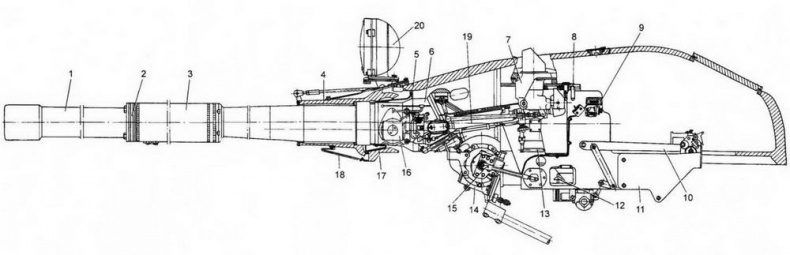

Установка пушки У5-ТС:

1 — ствол пушки; 2 — компенсирующее кольцо; 3 — ресивер эжекционного устройства; 4 — подвижная бронировка пушки; 5 — крыша башни; 6 — люлька пушки; 7 — ночной прицел ТПН-1; 8 — рычаг повторного взвода; 9 — боковой уровень; 10 —рамка механизма выброса; 11 — ограждение пушки; 12 —рычаг механического спуска ударника; 13 — рукоятка выбрасывателей; 14 — подъемный механизм; 15 — приспособление для снятия заклинивания пушки; 16 — обойма цапфы; 17 — внутренний чехол пушки; 18 — наружный чехол пушки; 19 — прицел ТШ 2Б-41; 20—ИК-прожектор Л-2Г

ВООРУЖЕНИЕ. В башне танка установлена 115-мм гладкоствольная пушка У-5ТС (2А20) и спаренный с ней 7,62-мм пулемет ПКТ (до августа 1964 года — СГМБ), стабилизированные в двух плоскостях наведения.

Ствол пушки состоит из трубы, скрепленной в каморной части кожухом, казенника с обоймой и механизма продувания канала. Затвор полуавтоматический горизонтальный клиновой. Полуавтоматика механическая, пружинного типа. В противооткатные устройства входят гидравлический тормоз отката и гидропневматический накатник. Цилиндры тормоза отката и накатника закреплены в обойме казенника и при выстреле откатываются вместе со стволом.
