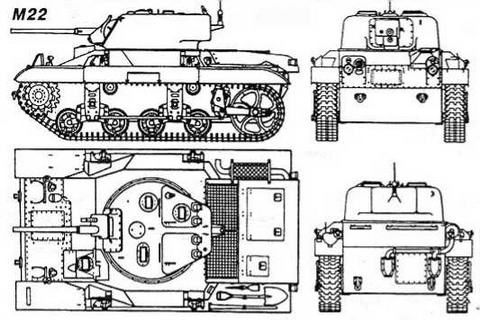

МП 72

В ходе второй мировой войны М22 не использовался американской армией по прямому назначению. ВВС США не располагали самолетом для его транспортировки в собранном виде, «Локаст» можно было перевозить только на самолете С- 54 Skymaster. При этом корпус танка подвешивался под фюзеляжем, а башня грузилась в самолет.

Первое участие в бою «локасты» приняли 25 марта 1945 года в ходе операции по форсированию Рейна. Они входили в состав-б-й английской воздушно-десантной дивизии. Для перевозки танка по воздуху англичане, получившие 260 боевых машин этого типа, использовали грузовой планер.

В последующем часть танков англичане передали бельгийской армии, откуда М22 попали в Египет, где состояли на вооружении вплоть до 1956 года.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА М22

БОЕВАЯ МАССА, т: 7,445.

ЭКИПАЖ, чел

ГАБАРИТНЫЕ РАЗМЕРЫ длина 3937, ширина 2159, высота 1854.

ВООРУЖЕНИЕ: 1 пушка М6 калибра 37 мм, 1 пулемет Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 50 артвыстрёлов, 2500 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 13, борт —10...13, корма —13, крыша — 13, днище — 10, башня — 10...25.

ДВИГАТЕЛЬ: Lycoming 0-435Т, 6-цилиндровый горизонтально-оппозитный, карбюраторный, воздушного охлаждения; мощность 162 л.с. (119 кВт) при 2800 об/мин.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, четырехскоростная коробка передач с синхронизатором, дифференциал, бортовые передачи; тормоза ленточные.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цепочное); каждая тележка подвешена на двух вертикальных буферных пружинах; ширина гусеницы 286 мм.

СКОРОСТЬ МАКС., км/ч: 56.

ЗАПАС ХОДА, км: 180.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 26, высота стенки, м — 0,46, ширина рва, м — 1,67, глубина брода, м — 0,92.

СРЕДСТВА СВЯЗИ: радиостанция SCR- 510.

Light Tank М24 General Chaffee.

Разрабатывался с уче.том опыта мирового танкостроения, накопленного за годы второй мировой войны. Во внешнем облике танка, резко отличавшемся от всех ранее созданных американских легких боевых машин, угадывается влияние советского среднего танка Т-34. Предназначался для использования в качестве разведывательного и авиадесантного. Первый американский танк с торсионной подвеской. Производился фирмами Cadillac Саг Division, American Саг and Foundry и Massey Harris. С апреля 1944 по июнь 1945 года изготовлено 4070 единиц.

Серийная модификация:

корпус и башня сварные, броневые листы, примерно такой же толщины, как у танков серии М5, располагались под значительно большими углами наклона к вертикали. Силовая установка размещалась в кормовой части танка, а механизм поворота и бортовые передачи — в носовой. 75-мм пушка (модернизированный вариант авиационного орудия, использовавшегося на самолете B-25G «Mitchell») снабжалась стабилизатором в вертикальной плоскости типа «Вестингауз». Силовая установка и трансмиссия были заимствованы у легкого танка М5, а подвеска у самоходного орудия М18. Особенностью М24 является наличие дублированных приводов управления танком у пулеметчика (он же — помощник механика-водителя). В боевом отделении находилось дополнительное (пятое) сиденье для командира подразделения.

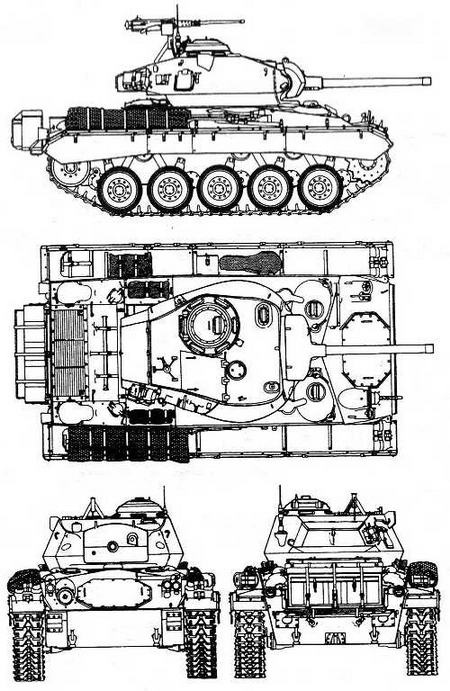

М24

С лета 1944 года танки М24 начали поступать в войска и интенсивно вытеснять из боевых частей устаревшие «стюарты». Боевой дебют М24 состоялся в декабре 1944 года в составе 740-го танкового батальона 82-й воздушно-десантной дивизии, во время отражения германского наступления в Арденнах. Эти бои подтвердили, что ни по вооружению, ни по бронированию «Чаффи» не может тягаться с немецкими средними танками. И хотя на боевой счет новых американских машин и записали несколько подбитых «пантер» и даже «тигров», эти удачи можно отнести к случайностям. Тем не менее М24 довольно интенсивно использовались американцами и англичанами (последние получили из США около 300 машин этого типа) вплоть до конца войны.

В качестве авиадесантного «Чаффи» предполагалось использовать так же, как М22, то есть перевозя башню от него внутри самолета С-54, а все остальное на наружной подвеске. Только появление транспортного самолета С-82 грузоподъемностью 10 т позволило перевозить танк без башни внутри фюзеляжа. Из-за сложности транспортировки М24 не нашел широкого применения в воздушно-десантных войсках армии США.

Танк послужил базой для создания нескольких образцов самоходно-артиллерийских установок.

После второй мировой войны М24 использовался американскими войсками в Корее, а французской армией — в Индокитае. В 50-х годах танк интенсивно экспортировался и долгое время состоял (а кое-где и до сих пор состоит) на вооружении в Греции, Норвегии, Пакистане, Португалии, Тайване, Таиланде, Турции, Уругвае и Вьетнаме.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА М24

БОЕВАЯ МАССА, т: 17,592.

ЭКИПАЖ, чел : 4 — 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мы: длина — 5490, ширина — 2847, высота — 2542, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка M6 калибра 75 мм, 1 пулемет Browning М2НВ калибра 12,7 мм, 2 пулемета Browning М1919А4 калибра 7,62 мм, 1 дымовой гранатомет калибра 50,8 мм,

БОЕКОМПЛЕКТ: 48 артвыстрелов, 440 патронов калибра 12,7 мм, 3750 патронов калибра 7,62 мм, 14 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М71.

БРОНИРОВАНИЕ, мм: лоб корпуса — 25,4, борт — 25,4, корма — 19, крыша и днище— 12,7, башня — 12,7...38,1.

ДВИГАТЕЛЬ: два Cadillac 44Т24, 8-цилиндровых, V-образных, карбюраторных, жидкостного охлаждения, суммарной мощностью 220 л.с. (162 кВт) при 4000 об/мин.

ТРАНСМИССИЯ: две гидромуфты, две планетарные коробки передач, демультипликатор, карданный вал, двойной дифференциал, бортовые передачи. Коробки передач и демультипликатор обеспечивали 6 скоростей вперед и 1 назад.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, три поддерживающих катка, направляющее колесо с компенсационным механизмом, обеспечивающим постоянное натяжение гусеницы, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное): подвеска индивидуальная торсионная; ширина гусениц 406 мм. СКОРОСТЬ МАКС,, км/ч: 55.

ЗАПАС ХОДА, км: 160.
