В послевоенный период САУ М7 состояли на вооружении в армии США и ряда других государств. Участвовали в войне в Корее. Во время арабо-израильской войны 1967 года эти САУ применялись Армией обороны Израиля.

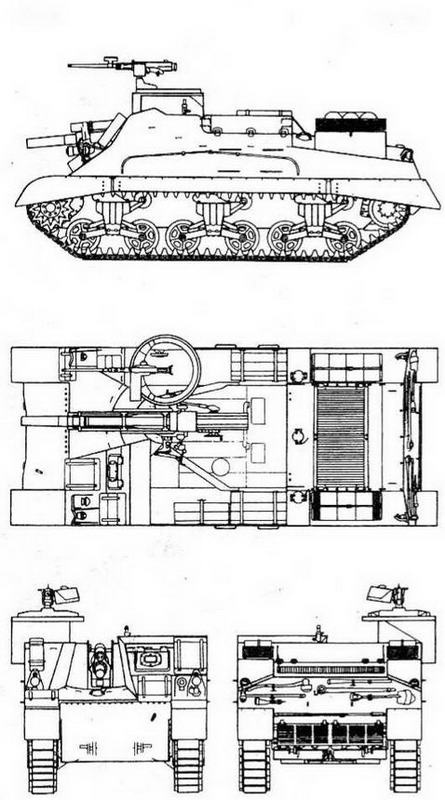

М7В1

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ М7

БОЕВАЯ МАССА, т: 22,972.

ЭКИПАЖ, чел.: 7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6020, ширина — 2870, высота — 2946, клиренс — 432.

ВООРУЖЕНИЕ: 1 гаубица М2А1 калибра 105 мм, 1 пулемет М2НВ калибра 12,7 мм.

БОЕКОМПЛЕКТ: 69 артвыстрелов, 300 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М16, панорамный телескопический прицел М12А2.

БРОНИРОВАНИЕ, мм: лоб корпуса — 108, борт — 12,7...38, корма — 38, днище — 12,7...25,4.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 38.

ЗАПАС ХОДА, км: 192.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 31, высота стенки, м — 0,61, ширина рва, м —2,29, глубина брода, м — 1,02.

75 mm Howitzer Motor Carriage M8 General Scott

Штурмовой танк — самоходное орудие поддержки пехоты, разработанный на базе легкого танка М5. Производитель — фирма Cadillac Car Division. С сентября 1943 по январь 1944 года изготовлено 1778 машин.

Серийная модификация: корпус аналогичен корпусу танка М5, но люки механика-водителя и радиста перенесены с крыши подбашенной коробки на лобовой лист корпуса. Башня открытая, литая, кругового вращения.

Самоходные орудия М8 использовались американскими войсками в боях в Европе в 1944 — 1945 годах. С конца 1944 года они постепенно заменялись в войсках средними танками «Шерман» со 105-мм гаубицей.

М8

SHERMAN M4A4

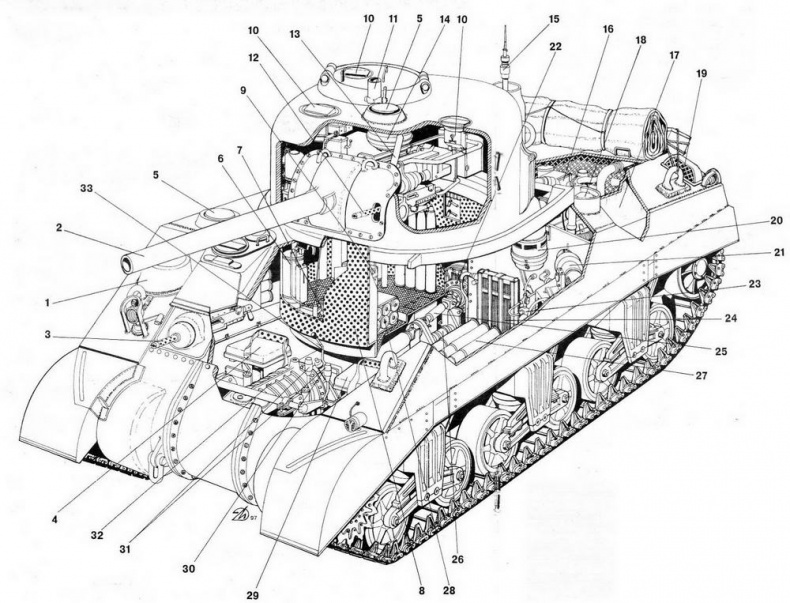

Средний танк М4А4:

1 - бронировка радиостанции, 2 — 75-мм пушка М3, 3 — 7,62-мм курсовой пулемет Browning, 4 - сиденье помощника механика-водителя (пулеметчика), 5 — колпак вентилятора, 6 — гидромотор стабилизатора пушки, 7 — педаль спуска, 8 — ограждение боевого отделения, 9 — боеукладка пулеметных патронов, 10 — перископический прибор наблюдения, 11 — стакан для установки зенитного пулемета, 12 - 7,62-мм спаренный пулемет Browning, 13 — стабилизатор пушки, 14 - сиденье командира, 15 — антенна, 16 —двигатель, 17 — топливный бак, 18 — крышка заливной горловины топливного бака, 19 — окно воздухопритока, 20 - воздухоочиститель, 21 — стартер, 22 - главный фрикцион, 23 — баллон системы пожаротушения, 24 — масляный радиатор, 25 — карданный вал, 26 — генератор, 27— укладка 75-мм выстрелов на днище корпуса, 28 — укладка 75-мм выстрелов на полике боевого отделения, 29 - сиденье механика-водителя, 30 - рычаг переключения передач, 31 - рычаги управления, 32 — механизм поворота, 33 - рычаг стояночного тормоза.

М4 выпуска 1943 года

M4A3(75)W

M4A1(76)W

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ М8

БОЕВАЯ МАССА т: 14,982 ЭКИПАЖ, чел., 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4439, ширина — 2242, высота — 2299, клиренс — 165,

ВООРУЖЕНИЕ: 1 гаубица М3 калибра 75 мм, 1 пулемет Browning М2НВ калибра 12,7 мм,

БОЕКОМПЛЕКТ: 46 артвыстрелов, 400 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса —38, борт — 28,5, корма — 25,4, башня — 25,4...38.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка,

СКОРОСТЬ МАКС,, км/ч: 40.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,46, ширина рва, м — 1,63, глубина брода, м — 0,91.

СРЕДСТВА СВЯЗИ: радиостанция SCR-5Q8.

3 inch Gun Motor Carriage M10 Wolverine

Первая противотанковая самоходная установка американской армии, разработанная с использованием танкового шасси. Производилась заводом Fisher Tank Division концерна General Motors и фирмой Ford Motor. С сентября 1942 по январь 1944 года было выпущено 6706 машин.

Серийные модификации:

М10 — шасси танка М4А2. Корпус — сварной, несколько измененной формы по сравнению с базовым танком. В открытой сверху вращающейся башне установлена 76-мм пушка, разработанная на базе зенитной. Изготовлено 4993 единицы.

М10А1 — шасси танка М4АЗ. Изготовлено 1713 единиц.

В начале 1943 года САУ М10 начали поступать на вооружение противотанковых батальонов армии США в Северной Африке, вытесняя 75-мм самоходки на базе полугусеничного бронетранспортера М3, Боевое крещение М10 получили в составе 2-го армейского корпуса в ходе боев в Тунисе в марте 1943 года. Вплоть до конца войны они использовались в боевых действиях в Италии и на Западном фронте.

По программе ленд-лиза союзникам по антигитлеровской коалиции была передана почти треть САУ М10 — 2143 машины. Из них Великобритания получила 1648, Франция - 443 и СССР - 52.

В армии США эти САУ использовались до начала, а во французской армии до середины 50-х годов.

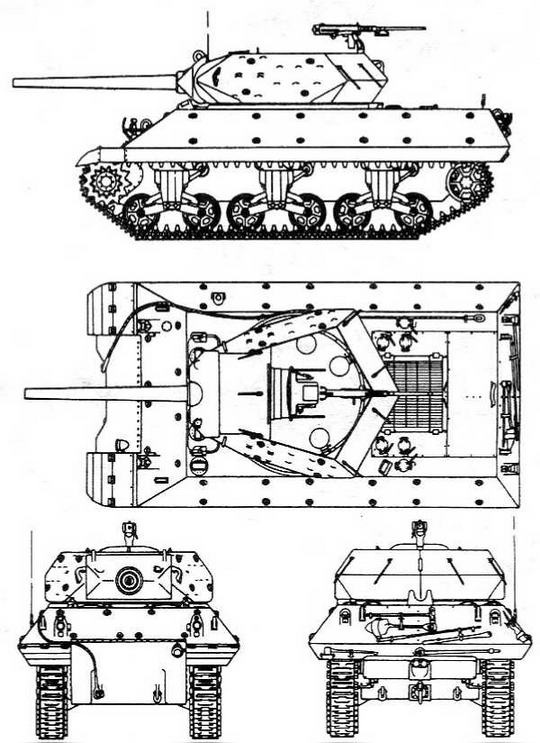

М10

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ М10

БОЕВАЯ МАССА, т: 29,6.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6827, ширина — 3048, высота — 2896, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка М7 калибра 76 мм, 1 пулемет Browning М2НВ калибра 12,7 мм.

БОЕКОМПЛЕКТ: 54 артвыстрела, 1000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M70G.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50,8, борт и корма — 25,4, крыша —
