Бронетанковая техника США, 1939–1945 - читать онлайн книгу. Автор: Михаил Барятинский cтр.№ 11

9,5...19, днище — 12,7, башня — 25,4...57. ДВИГАТЕЛЬ: два GMC 6046 G71, 6-цилиндровых, двухтактных, рядных, дизельных; мощность 375 л.с. (276 кВт) при 2100 об/мин, рабочий объем 13 923 см³.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, промежуточный редуктор, карданный вал, пятискоростная коробка передач, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных .попарно в три балансирные тележки, подвешенные на вертикальных буферных пружинах; три поддерживающих катка, ведущее колесо переднего расположения со Съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 420 мм, шаг трака — 152 мм.

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км: 320.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град, — 35, высота стенки, м — 0,61, ширина рва, м — 2,28, глубина брода, м — 0,91.

СРЕДСТВА СВЯЗИ: радиостанция SCR-610.

155 mm Gun Motor Carriage M12

Разработана по заказу Департамента вооружения на заводе Rock Island Arsenal. Производилась фирмами Pressed Steel Car Company и Baldwin Locomotive Works. С сентября 1942 no август 1943 года и с февраля по май 1944 года было изготовлено 100 единиц.

Серийная модификация:

155-мм пушка открыто установлена на тумбовом станке в кормовой части корпуса танка М3 или М4. Угол горизонтального обстрела — 5°. Броней защищен только двигатель и трансмиссия. Небольшим щитом прикрыт прицел. Расчет ничем не был защищен.

САУ М12, прозванная «Кинг Конг», использовалась американскими войсками в ходе боевых действий на Европейском континенте в 1944 — 1945 годах. Особую популярность М12 приобрели при штурме линии Зигфрида, когда они прямой наводкой разрушали долговременные огневые точки немцев.

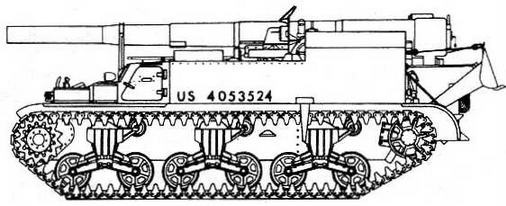

М12

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ N112

БОЕВАЯ МАССА, т: 26,786,

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6769, ширина— 2675, высота — 2883, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка М1917, или М1917А1, или М1918М1 калибра 155 мм.

БОЕКОМПЛЕКТ: 10 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М53, панорамный телескопический прицел M6.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50,8, борт и корма — 19, крыша и днище— 12;7.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 38.

ЗАПАС ХОДА, км: 192.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 31, высота стенки, м — 0,61, ширина рва, м — 2,29, глубина брода, м — 1,02.

76 mm Gun Motor Carriage M18 Hellcat

Самоходная противотанковая установка, спроектированная в рамках концепции быстроходного и высокоманевренного истребителя танков. Создана на специально разработанной базе, впервые в США имевшей торсионную подвеску. Наиболее оригинальная боевая машина, построенная в США во время второй мировой войны. Серийно выпускалась фирмой Buick Motor Division (отделение фирмы General Motors). С июля 1943 по октябрь 1944 года изготовлено 2507 боевых машин этого типа.

Серийная модификация:

в открытой сверху сварной башне кругового вращения установлены 76-мм пушка и зенитный крупнокалиберный пулемет. Для уравновешивания башни в задней части развитой кормовой ниши имеется противовес. Корпус сварной, лобовая часть башни — литая. Двигатель и агрегаты силовой передачи установлены на специальной раме (рельсах), что позволяет после отсоединения трубопроводов, тяг и шарниров выкатывать двигатель из машины через кормовой люк, а агрегаты силовой передачи — через люк в лобовом листе корпуса. Подвеска индивидуальная, торсионная, с гидравлическими амортизаторами двойного действия. Торсионы выполнены по типу торсионов советского танка КВ. Для обеспечения постоянства натяжения гусениц при движении по пересеченной местности ведущие и направляющие колеса оборудованы компенсационными устройствами.

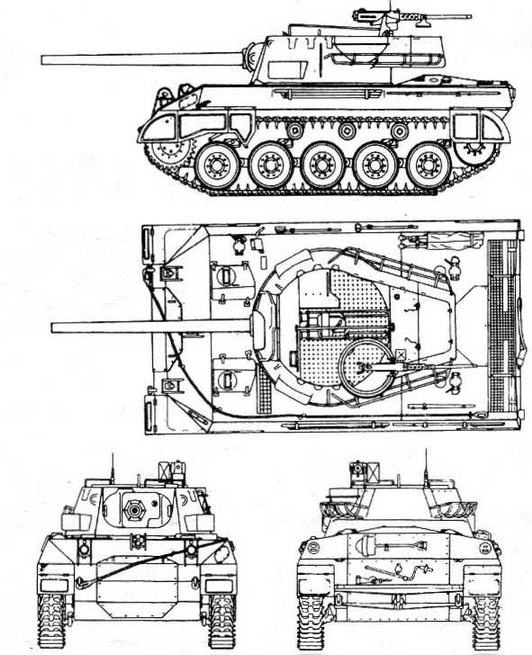

М18

Самоходные установки «Хеллкет» состояли на вооружении противотанковых батальонов танковых и пехотных дивизий армии США, в ряде случаев совместно с М10. Они участвовали в боевых действиях е Италии и на Западном фронте вплоть до конца войны. После 1945 года были сняты с вооружения армии США и поставлялись в другие страны. В Южной Корее, Венесуэле и Югославии М18 использовались до конца 70-х годов.

На базе САУ М18 выпускались бронетранспортеры М39, командирские и разведывательные машины.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ М18

БОЕВАЯ МАССА, п 17,036.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЬ!, мм: длина — 6652, ширима — 2876, высота — 2580, клиренс — 356.

ВООРУЖЕНИЕ: 1 пушка М1А1 или М1А2 калибра 76 мм, 1 пулемет Browning М2НВ калибра 12,7 мм.

БОЕКОМПЛЕКТ: 45 артвыстрелов, 1000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M71D.

БРОНИРОВАНИЕ, мм: лоб корпуса— 35,

борт и корма — 12,7, крыша и днище — 8, башня — 12,7..,40.

ДВИГАТЕЛЬ: Continental R975 С4, 9- цилиндровый. карбюраторный, звездообразный, воздушного охлаждения; мощность 400 л.с. (294 кВт) при 2400 об/мин.

ТРАНСМИССИЯ: шестеренчатый редуктор, гидравлический трансформатор, планетарная коробка передач, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, четыре поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); ширина гусеницы 366 мм.

СКОРОСТЬ МАКС., км/ч: 72.

ЗАПАС ХОДА, км: 168.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град, — 35, высота стенки, м — 0,91, ширина рва, м — 1,88, глубина брода, м — 1,22.

СРЕДСТВА СВЯЗИ: радиостанция SCB-610.

40 mm Gun Motor Carriage M19

Единственная зенитная самоходная установка на танковом шасси, принятая на вооружение американской армии. Разработана в рамках концепции создания семейства боевых машин различного назначения на базе легкого танка М24, Выпускалась фирмами Cadillac и Massey Harris. С августа 1944 года до конца второй мировой войны было изготовлено 285 самоходных установок.

Серийная модификация:

две автоматические 40-мм зенитные пушки установлены во вращающейся открытой сверху башне, размещенной в кормовой части корпуса. Стрельба осуществляется с помощью электроспуска, Управление вращением башни и качающейся частью пушек — с помощью электрогидравлического привода с ручным управлением. Двигатель расположен за отделением управления в средней части машины.
