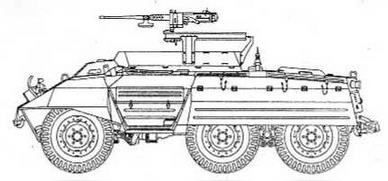

М20

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕАВТОМОБИЛЯ М8

БОЕВАЯ МАССА, т: 7,809.

ЭКИПАЖ, чело 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5003, ширина — 2540, высота — 2235, база — 2032+1219, колея — 1930, дорожный просвет — 285.

ВООРУЖЕНИЕ: 1 пушка М6 калибра пулемет

Browning М2НВ калибра 12,7 мм, 1 пулемет Вrowning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 80 артвыстрелов, 420 патронов калибра 12,7 мм, 1575 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M70D.

БРОНИРОВАНИЕ, мм: лоб корпуса -16, борт и корма — 9,5, башня — 19...22.

ДВИГАТЕЛЬ: Hercules JXD, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 110 л.с. (81 кВт) при 3800 об/мин; рабочий объём 5242 см³.

ТРАНСМИССИЯ: 4-скоростнзя коробка передач, демультипликатор, двойной дифференциал, гидравлические тормоза с вакуумным усилителем.

ХОДОВАЯ ЧАСТЬ: колесная формула 6x6, размер шин 9,00X20", подвеска на полуэллиптических рессорах, гидравлические амортизаторы.

СКОРОСТЬ МАКС., км/ч: 88.

ЗАПАС ХОДА, км: 400.

СРЕДСТВА СВЯЗИ: радиостанции SCR-506 и/или -508, -510, -608, -610.

Scout Car M3А1

Бронированный автомобиль-разведчик — легкий бронетранспортер, созданный на шасси полноприводного коммерческого грузового автомобиля. Завершающая модель целого семейства боевых машин, начатого со Scout Car М1 в 1934 году и представленного прототипами и опытными партиями. В 1941 году фирма White Motor Company развернула производство первого, по-настоящему серийного варианта — M3А1, изготовив до конца 1944 года 20 918 единиц.

Серийная модификация:

сварной открытый корпус установлен на раме шасси. В передней части корпуса по бортам имеются двери для посадки и высадки водителя и командира. По периметру корпуса смонтирован рельс, к которому крепятся и могут свободно перемещаться вдоль него пулеметы. Для ведения зенитной стрельбы предусмотрена стойка в центре кузова. Перед бампером машины установлен специальный подрессоренный барабан, облегчающий преодоление вертикальных препятствий.

В 1938 году несколько машин-разведчиков М3, или «скаутов» (именно такое название стало наиболее популярным), поступило в 13-й кавалерийский полк 7-й механизированной кавбригады. Их эксплуатация носила опытовый характер. От последующего крупносерийного варианта М3 отличались меньшей мощностью двигателя и отсутствием барабана впереди корпуса.

С 1941 года «скауты» M3А1 были стандартным вооружением разведывательных батальонов и кавалерийских эскадронов танковых, а затем и пехотных дивизий. Кроме того, они использовались в качестве тягачей противотанковых орудий, санитарных и штабных машин. Наиболее известным пассажиром штабного варианта M3А1, предпочитавшим его «Виллису», был генерал Дж. Паттон.

M3АI поставлялись союзникам США — Великобритании, СССР, Франции, находились в строю польских и чехословацких войск.

В США и Великобритании «скауты» сняли с вооружения почти сразу после войны, передав его функции отчасти джипам, а отчасти легким танкам. В СССР M3А1 использовались до 1947 года и послужили непосредственным прототипом при разработке легкого бронетранспортера БТР-40. Французы использовали «скауты» в Алжире и Индокитае а 50-е годы, причем часть машин была переоборудована в дрезины.

Во многих других государствах, в основном Азии, Африки и Латинской Америки, «скауты», подчас модернизированные до неузнаваемости, состояли на вооружении до конца 70-х годов.

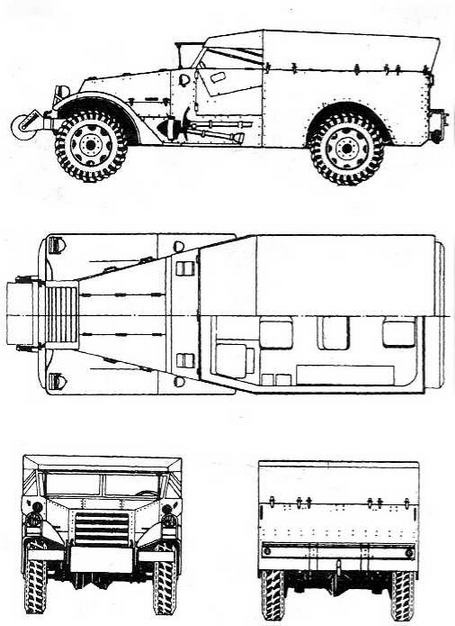

M3А1

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗВЕДЫВАТЕЛЬНОЙ МАШИНЫ M3А1

БОЕВАЯ МАССА, т: 5,624.

ЭКИПАЖ, чел,: 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5619, ширина — 1962, высота — 2111, дорожный просвет — 301, база — 3327.

ВООРУЖЕНИЕ: 1 пулемет Browning М2НВ калибра 12,7 мм, 1 пулемет Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 600 патронов калибра 12,7 мм. 8000 патронов калибра 7,62 мм.

БРОНИРОВАНИЕ, мм: лоб — 12,7, борт и корма — 6,35.

ДВИГАТЕЛЬ: Hercules JXD, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения: мощность 110 л.с. (81 кВт) при 3000 об/мин, рабочий объем 5236 см³.

ТРАНСМИССИЯ: 4-скоростная коробка передач, двухступенчатый демультипликатор, двойной дифференциал, тормоза гидравлические колодочные с вакуумным усилителем.

ХОДОВАЯ ЧАСТЬ: колесная формула 4x4, размер шин 8,25 — 20", подвеска на полуэллиптических листовых рессорах с гидравлическими амортизаторами.

СКОРОСТЬ МАКС., км/ч: 88.

ЗАПАС ХОДА, км: 360.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, высота стенки, м — 0,36, глубина брода, м — 0,7.

Universal Carrier Т16

Гусеничный бронетранспортер, представлявший собой немного увеличенный вариант одноименного английского бронетранспортера. Основными отличиями американского варианта были двигатель Ford GAU и четыре опорных катка в ходовой части вместо трех. В 1943 - 1944 годах фирма Ford Motor Company изготовила 13 893 бронетранспортера. На вооружение армии США они не принимались и все были отправлены в Великобританию и Канаду.

Half-Track Cars and Personnel Carriers

Семейство наиболее известных и популярных боевых бронированных машин союзников в период второй мировой войны. Разрабатывались с 1932 года с использованием шасси грузовых автомобилей с заменой задних ведущих колес гусеничным движителем типа «кегресс». В 1938 году таким движителем был оборудован Scout Саг М3, что привело к созданию в 1940 году фирмой Diamond Т Motor Company последних прототипов Т14 и Т8, стандартизированных как Haif-Track Саг М2 и Half-Track Personnel Carrier М3 соответственно и ставших базовыми модификациями семейства. Серийное производство осуществлялось фирмами Diamond Т Motor Company, White Motor Company, Autocar Motor Company и International Harvester Company. C 1941 no 1944 год было выпущено 53 813 машин.

Серийные модификации:

М2 — базовый вариант полугусеничного артиллерийского тягача. Предназначался для буксировки полевой 105-мм гаубицы М1. В кузове размещался артиллерийский расчет из 6 человек, имелись специальные ящики для снаряжения. По периметру клепаного корпуса был смонтирован рельс для установки пулеметов. Боевая масса 7,99 т. Габариты 5962x1962x1842 мм. Вооружение: 1 пулемет М2НВ калибра 12,7 мм, 1 или 2 пулемета М1917А1 или М1919А4 калибра 7,62 мм. Броня 6,35...12,7 мм. Двигатель White 160АХ мощностью 147 л.с. Экипаж 10 человек. Изготовлено 11 415 единиц.
