М3 — первый вариант с клепаными корпусом и башней. В процессе производства башня стала сварной, форму ее изменили — многогранную на подковообразную. Машины поздних выпусков имели частично сварной корпус. Боевая масса 12,43 т. Габариты 4531x2235x2515 мм. Часть машин оснащалась стабилизатором наведения пушки в вертикальной плоскости и дизелем Culberson Т-1020-4 мощностью 210 л.с. Изготовлено 5811 единиц.

M3А1 — ликвидирована командирская башенка и пулеметы в бортовых спонсонах. Корпус, ходовая часть и двигатель — без изменений. Изготовлено 4621 единица.

M3A3 — полностью сварной корпус новой формы со скошенными скулами. Башня с развитой кормовой нишей, в которой размещена радиостанция. Вооружение, двигатель и ходовая часть — такие же, как у M3А1. Изготовлено 3427 единиц.

М5 — силовая установка из двух карбюраторных 8-цилиндровых двигателей Cadillac Series 42 V8 суммарной мощностью 220 л.с. и автоматическая коробка передач Cadillac Hydra-Matic. Новый полностью сварной корпус с лобовой броней 63 мм. Башня и ходовая часть — как у M3А1. Изготовлено 2074 единицы.

М5А1 — М5 с башней от M3A3. Введено броневое прикрытие установки зенитного пулемета. Боевая масса 15,39 т. Габариты: 4602x2150x2161 мм. Запас хода 161 км. Изготовлено 6810 единиц.

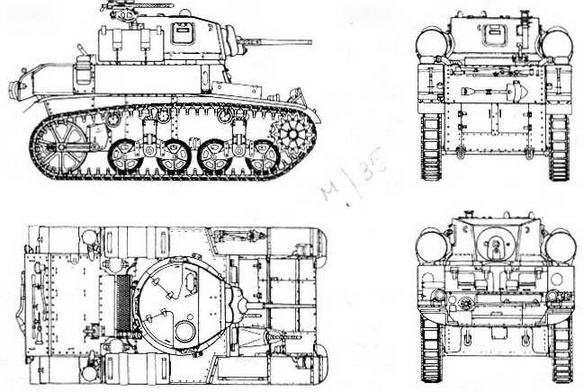

M3А1

Боевое крещение «стюарты» получили в ноябре 1941 года в Северной Африке в составе 8-й английской армии В декабре против японцев, высадившихся на Филиппинах, вступили в бой американские «стюарты» из 192-го танкового батальона.

В составе 1 -й и 2-й танковых дивизий армии США М3, M3А1 и М5 использовались в Северной Африке в 1942 — 1943 годах. Что касается М5А1, то в период боев в Тунисе они поступали на вооружение в батальоны легких танков и в противотанковые части, где использовались в качестве командирских. При этом из боевых частей постепенно вытеснялись «стюарты» ранних модификаций. Ко времени высадки в Сицилии, в конце 1943 года М5А1 стал стандартным легким танком армии США.

После африканской кампании американские танковые дивизии реорганизовали. В результате число легких танков в них сократилось со 126 до 51. Однако в Африке и Италии при наличии у противника большого количества легких боевых машин еще можно было найти применение для М5А1. Но во Франции и Германии немецкие танки 1944 года — Pz.IV с длинноствольной пушкой, «Пантера» и «Тигр» — не оставили «ст юз ртам» никаких шансов уцелеть на поле боя. Поэтому американские командиры стремились не использовать М5А1 в танковых атаках, отдавая предпочтение «шерманам». Уделом же «стюартов» стала огневая поддержка моторизованной пехоты, разведка, охрана штабов и другие вспомогательные функции.

На Тихоокеанском театре военных действий «стюарты» всех модификаций воевали в составе танковых батальонов корпуса морской пехоты вплоть до 1945 года. Для уничтожения японских бункеров на островах использовался огнеметный вариант «стюартов» M3А1 и М5А1 — Satan («Сатана»).

После принятия в 1944 году на вооружение легкого танка М24 «Пенерал Чаффи» большую часть М5А1 переделали в разведывательные машины Stuart Recce. С них сняли башни и установили 12,7-мм пулемет «Браунинг». Аналогичным образом оборудовались машины управления для командиров частей и подразделений.

Во время второй мировой войны «стюарты» разных модификаций помимо армии США состояли на вооружении а Великобритании, СССР, Китае, в войсках «Свободной Франции», польских и чехословацких войсках на Западе, в Народно-освободительной армии Югославии. Значительное количество боевых машин — 683 — было передано латиноамериканским государствам, где они состояли на вооружении вплоть до 70-х годов. В настоящее время модернизированные до неузнаваемости M3А1 под обозначением Х1А2 находятся на вооружении бразильской армии.

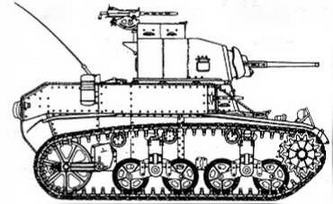

М3

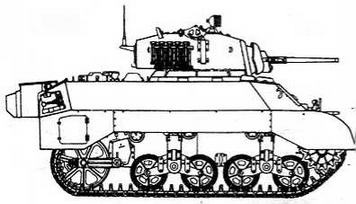

М3А3

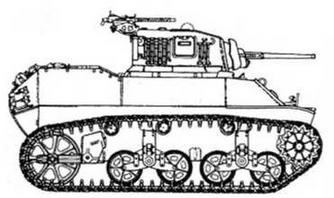

М5

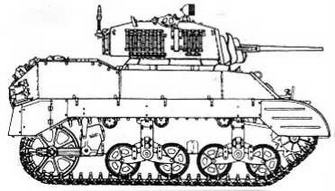

М5А1

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА M3А1

БОЕВАЯ МАССА, т: 12,94.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4531, ширина — 2235, высота — 2151, клиренс — 420.

ВООРУЖЕНИЕ: 1 пушка M6 калибра 37 мм и 3 пулемета Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 116 артвыстрелов и 6400 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М5А1.

БРОНИРОВАНИЕ, мм: лоб корпуса — 45, корма — 25, крыша и днище — 10, башня — 13...38.

ДВИГАТЕЛЬ: Continental W670-9A, 7-цилиндровый, звездообразный, карбюраторный, воздушного охлаждения; мощность 250 л.с. (184 кВт) при 2400 об/мин, рабочий объем 9832 см³. ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизатором, дифференциал, бортовые передачи; тормоза ленточные.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); каждая тележка подвешена на двух вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 194 мм, шаг трака — 140 мм.

СКОРОСТЬ МАКС., км/ч: 48.

ЗАПАС ХОДА, км: 113.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,61, ширина рва, м — 1,83, глубина брода, м — 0,91.

СРЕДСТВА СВЯЗИ: ради оста нция SCR-508.

Light Tank М22 Locust

Авиадесантный легкий танк, созданный в соответствии с требованиями, разработанными воздушно-десантными войсками армии США в феврале )941 года. Предназначался для транспортировки как внутри, так и снаружи самолета и десантирования посадочным способом. Проектировался и производился фирмой Marmon-Herrington. С марта 1943 по февраль 1944 года изготовлено 830 единиц.

Серийная модификация:

корпус сварной, двухместная башня — литая, цилиндрической формы, с кормовой нишей, в которой размещалась радиостанция. По бортам корпуса имелись узлы крепления к наружной подвеске самолета. Вооружение, силовая передача и ходовая часть танка были почти аналогичны соответствующим агрегатам легкого танка М3.
