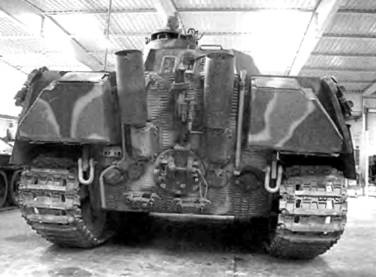

Вид на кормовой лист корпуса «Пантеры» Ausf.G позднего выпуска, о чем можно судить по пламегасителям на выхлопных трубах.

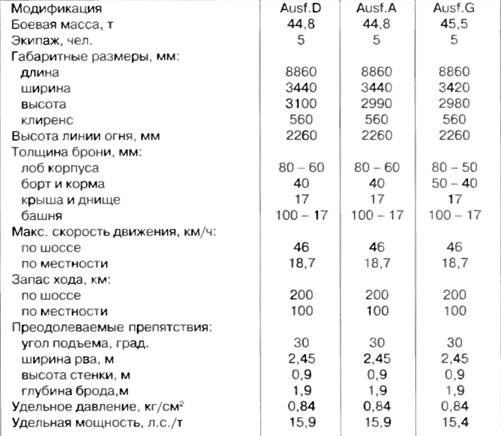

В качестве вспомогательного вооружения танки модификаций А и G оснащались «устройством ближнего боя» (Nahkampfgerat) - мортиркой калибра 26 мм, в боекомплект которой входили дымовые (12 шт.), осколочные (20 шт.) и осколочно-зажигательные (24 шт.) снаряды. Мортирка располагалась в правой задней части крыши башни.

На танке «Пантера» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach НL-230P3O мощностью 700л.с. при 3000 об/мин (на практике число оборотов не превышало 2500). Диаметр цилиндра 130 мм. Ход поршня 145 мм. Цилиндры располагались V-об-разно под углом 60°. Степень сжатия 6.8. Сухая масса двигателя 1200 кг.

Топливо - этилированный бензин с октановым числом не ниже 74. Емкость пяти бензобаков 730 л. Подача топлива принудительная, с помощью четырех диафрагменных насосов Solex. Карбюраторов - четыре, марки Solex 52FFJIID.

Система смазки - циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения - жидкостная. Радиаторов - четыре, соединенных по два последовательно. Емкость радиаторов - около 170 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Трансмиссия состояла из карданной передачи,трехдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.

Коробка передач - трехвальная, с продольным расположением валов, семистуиенчатая, пятиходовая, с постоянным зацеплением шестерен и простыми (безинерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.-

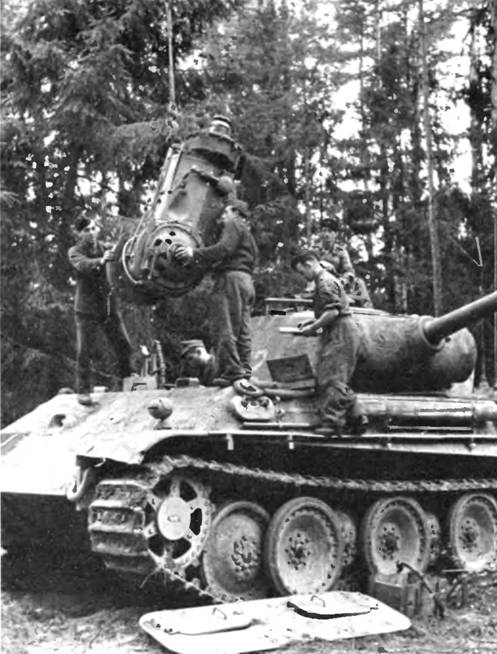

Демонтаж коробки передач и механизма поворота танка «Пантера» в полевых условиях. На переднем плане крышка люка, предназначенного для демонтажа этого агрегата.

Картер коробки передач центрировался и жестко соединялся с картером механизма поворота, образуя единый монтажно-демонтажный агрегат (с общими внутренним объемом и системой смазки) трансмиссии, двухпоточный механизм передач и поворота. Me ханизм поворота состоял из двух планетарных редукторов. К бортовым передачам мощность передавалась короткими поперечными валиками с зубчатыми муфтами на концах. Центровочные работы при сборке танка был и сведены таким образом к минимуму, но монтаж и демонтаж механизма передач и поворота из сварной носовой части броневого корпуса представлял большие трудности.

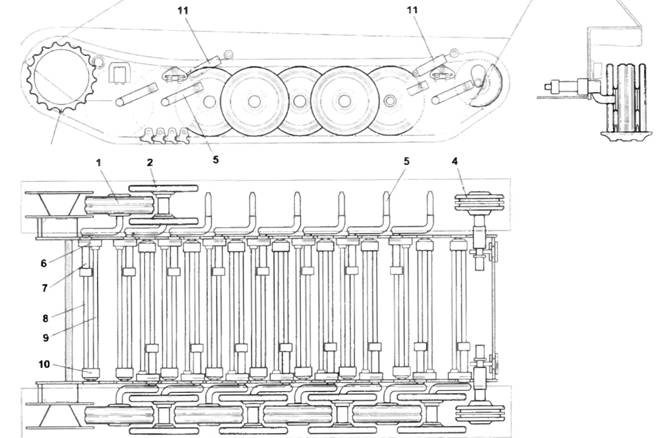

Схема подвески танка:

1,2 - опорные катки;

3 - ведущее колесо;

4 - направляющее колесо;

5 - балансир;

6 - неподвижная муфта крепления торсионов;

7 - втулка торсиона; 8.9- торсионы;

10 - подвижная муфта крепления торсионов;

11 - гидравлические амортизаторы.

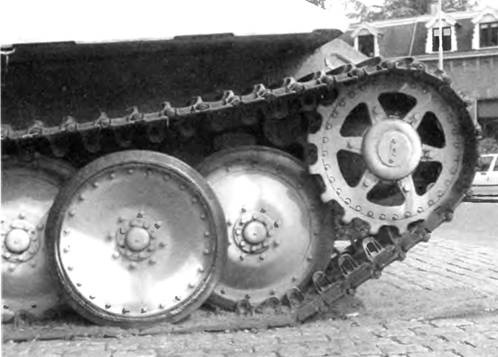

Ведущее колесо и передние опорные катки ходовой части.

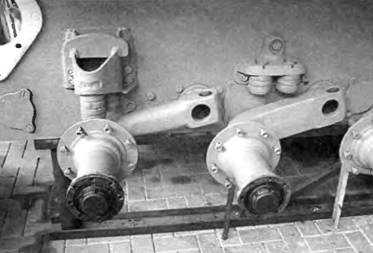

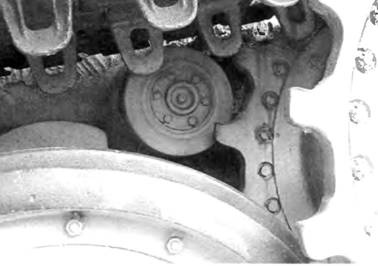

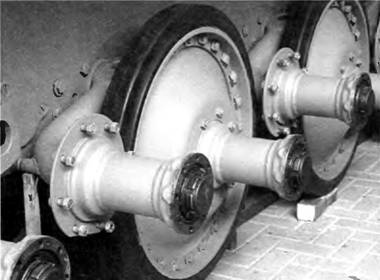

Элементы ходовой части танка «Пантера»: отбойный ролик (вверху); балансиры опорных катков и ограничители их хода (в центре ); балансиры с установленными катками внутреннего ряда (слева).

Приводы управления танком - комбинированные, с гидросервоприводом следящего действия с механической обратной связью.

танка применительно к одному борту состояла из восьми сдвоенных опорных Каткове резиновыми бандажами диаметром 850 мм.

Подвеска - индивидуальная торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм Передние и задние катки снабжались гидравлическими амортизаторами

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катков устанаапивался отбойный ролик.

Направляющие колеса - литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака 153 мм.

было выполнено по однопроводной схеме. Напряжение 12 В. Источники генератор Bosch GTLN700 12-1500BJ1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А .4. Потреби гели электростартер Bosch BFD624ARS15 мощностью 4.4 кВт. контрольные приборы, подсветка прицелов, приборы световой и звуковой сигнализации, аппаратура внутреннего и внешнего освещения, спуски пушки и пулеметов.

Все танки Пантера оснащались радиостанцией Fu 5, имевшей дальность действия 6.4 км телефоном и 9,4 км телеграфом.

. Система пожаротушения - автоматическая. Сигнализация была выведена на панель приборов механика-водителя.

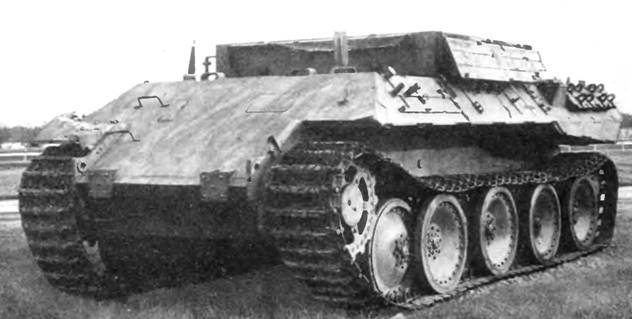

Первый вариант БРЭМ Bergepanther представлял собой «Пантеру» Ausf.D со снятой башней и установленной вместо нее грузовой платформой.
