Башня приводилась во вращение гидравлическим поворотным механизмом мощностью4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала двигателя. При 2500 об/мин полный оборот башни осуществлялся за 17 с вправо и 18 с влево. При выключенном двигателе башня поворачивалась вручную. При этом из-за неуравновешенности башни ее поворот вручную при крене свыше 5' был невозможен

На крыше башни устанавливалась командирская башенка с шестью (позже с семью) смотровыми приборами


ВООРУЖЕНИЕ.

Основное вооружение «Пантеры» - пушка 7,5 cm Kwкалибров - 5250 мм; вместе с дульным тормозом - 5535 мм. Масса составляла 1000 кг, а всей установки вместе с маской - 2650 кг. Предельная длина отката- 420 мм. Вертикальная наводка - в пределах от - 8" до +18°.K 42 калибра 75 мм, производившаяся на заводе фирмы Rheinmetall-Borsig в Дюссельдорфе. Ствол орудия имел длину 70


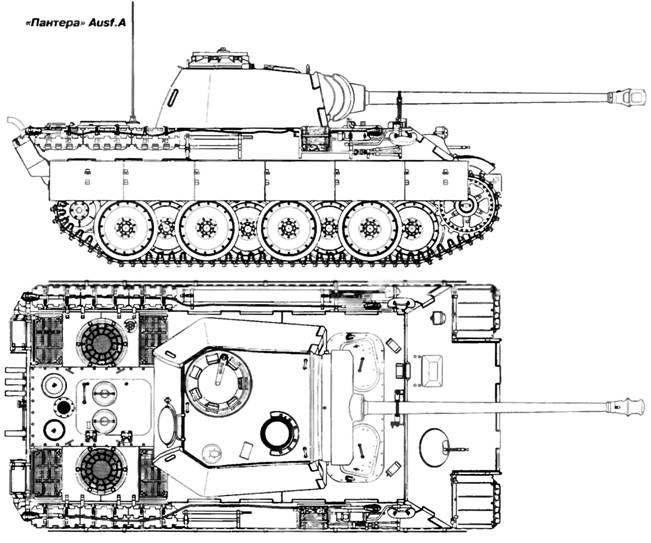

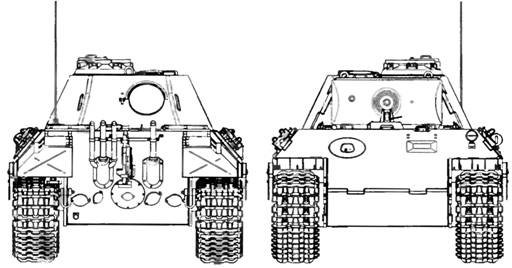

«Пантера». Стальная кошка Панцерваффе

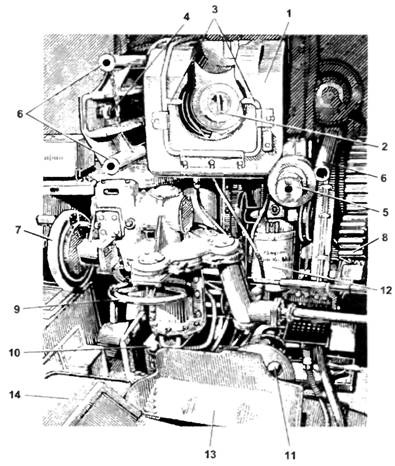

Боевое отделение танка:

1 - казенная часть пушки; 2 - клин затвора, 3 - трубопровод для продува канала ствола, 4 - указатель отката; 5 - цилиндр полуавтоматики; 6 - гнездо для установки ограждения пушки; 7 - маховик подъемного механизма; 8 - сектор подъемного механизма, 9 - маховик ручного поворотного механизма; 10 - рычаг управления гидравлическим поворотным механизмом; 11 -рычаг включения гидравлического поворотного механизма; 12 - уравновешивающий механизм пушки; 13 - гильзоулавливатель; 14 - сиденье наводчика


Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирноготипа. Полуавтоматика располагалась на правой стороне казенника (закрывающий механизм) и на люльке (копирное устройство). Противооткатные устройства состояли из гидравлического тормоза отката и воздушно-жидкостного накатника. Подъемный механизм пушки - секторного типа.

Выстрел из пушки производился с помощью стационарного электроспуска, кнопка которого находилась на рукоятке маховика подъемного механизма.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Воздух для продува ствола отсасывался из короба гильзоулавливателя.

С пушкой был спарен 7.92-мм пулемет MG 34. Курсовой пулемет размещался в лобовом листе корпуса в бугельной (Ausf.D или в шаровой (Ausf А и G) установках. Командирские башенки модификаций А и G были приспособлены под монтаж зенитного пулемета MG 34.

Танки Ausf.D оснащались бинокулярным телескопическим ломающимся прицелом TZP12, a Ausf.А и G - монокулярным TZF12a. При изменении вертикального угла установки вооружения изменялось и положение объективной части прицелов, окулярная же часть ос-таЕ*алась неподвижной, что обеспечивало работу с вооружением на всем диапазоне вертикального угла наведения без изменения положения стреляющего. Прицелы изготавливались фирмой Karl Zeiss в Йене.


«Пантера». Стальная кошка Панцерваффе

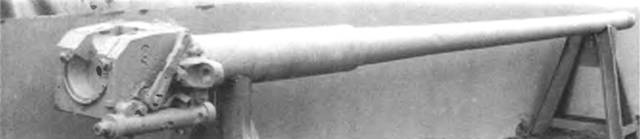

Ствол пушки KwK 42 без тормоза отката, накатника и дульного тормоза.


«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе

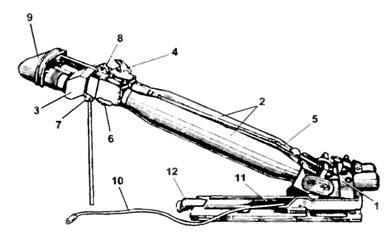

Телескопический бинокулярный прицел TZF 12:

1 - объективная часть; 2 - телескопические трубы; 3 - окулярная часть; 4 - механизм установки углов прицеливания и выверки по высоте и направлению; 5 - карданный валик; 6 - рычаг включения светофильтров; 7 - механизм для установки окуляров на уровне глаз; 8 - проушина для закрепления прицела к крыше башни; 9 - налобник; 10 - провод освещения шкал для ночной стрельбы; 11 - салазки прицела; 12 - стопорный винт салазок.


Бинокулярный прицел состоял из двух труб, левая из которых отличалась от правой отсутствием сетки со шкалами прицеливания. Он имел 2,5-кратное увеличение и поле зрения 30°. Основным недостатком бинокулярного прицела TZF12 было малое увеличение, обеспечивавшее ведение прицельного огня на дистанциях не свыше 2000 м, что не позволяло в полной мере использовать великолепные баллистические характеристики пушки KwK42.

Монокулярный прицел TZF12a по устройству представлял собой правую трубу бинокулярного прицела, но в отличие от последнего имел переменное увеличение - 2,5- и 5-кратное Поле зрения соответственно составляло 30° и 15°. Прицел TZF12a обеспечивал ведение прицельного огня на дистанциях до 4000 м.

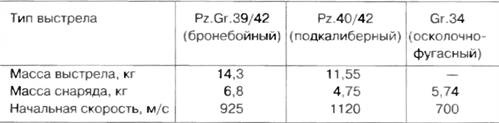

Боекомплект пушки состоял из 79 выстрелов у Ausf.D и А и 82 выстрелов у Ausf.G. Выстрелы укладывались в нишах подбашенной коробки, в отделении управления и в боевом отделении.

Боекомплект пулеметов составлял для моделей D и А 5100, а для G - 4800 патронов.


«Пантера». Стальная кошка Панцерваффе

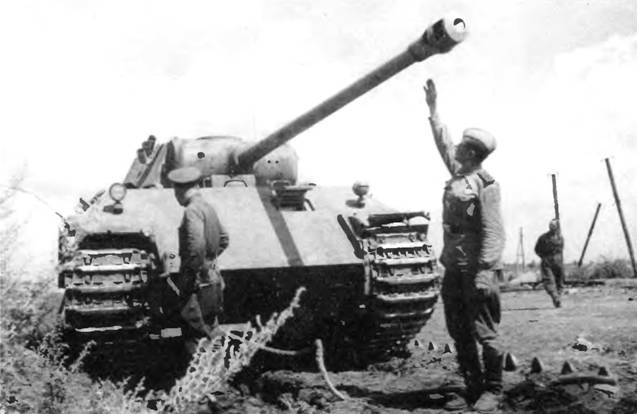

Советские солдаты осматривают подбитую «Пантеру» Ausf.D. Курская дуга, июль 1943 года. Высота линии огня у «Пантеры» составляла 2260 мм - рукой не достать!


«Пантера». Стальная кошка Панцерваффе

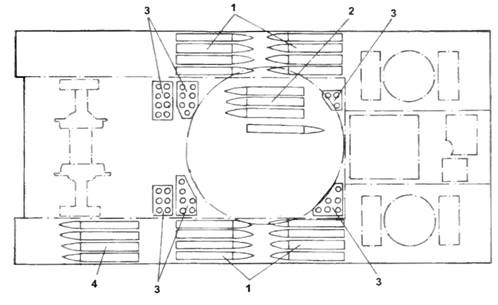

Схема укладки боекомплекта. 75-мм выстрелов: 7 - укладка в нишах корпуса, 2 - укладка на полу боевого отделения. 3- вертикальная укладка, 4 - укладка в отделении управления.


«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе

Загрузка 75-мм выстрелов через командирский люк танка.


«Пантера». Стальная кошка Панцерваффе

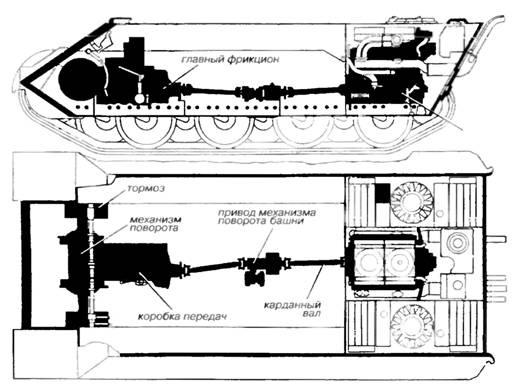

Схема трансмиссии танка


«Пантера». Стальная кошка Панцерваффе

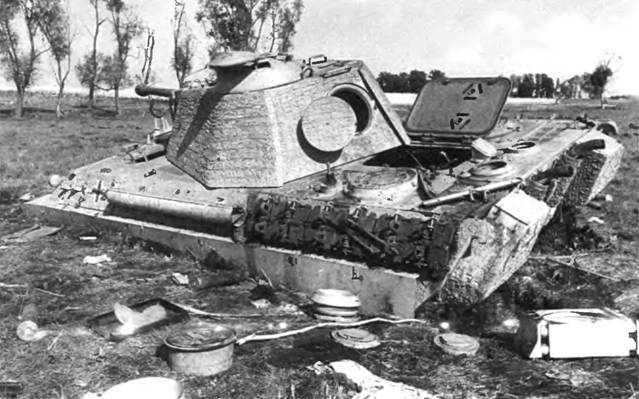

Завязшая в болоте и брошенная экипажем «Пантера» модели G. Восточная Пруссия, 1944 год. Видны открытые люки над двигателем, кормовой башенный и командирский. Крышка люка механика-водителя оторвана.


«Пантера». Стальная кошка Панцерваффе

Завести «Пантеру» вручную было делом нелегким. Для этого привлекалось не менее двух членов экипажа.
