Прибор ночного видения.


«Пантера». Стальная кошка Панцерваффе

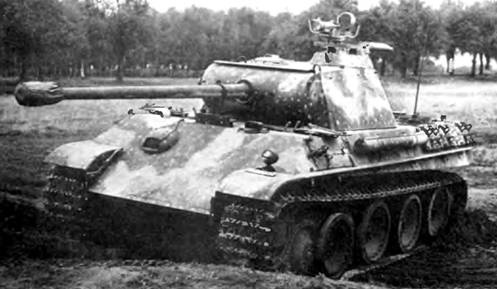

«Пантера» Ausf.G, с установленным на командирской башенке прибором ночного видения.


Испытывали и новые варианты трансмиссий - гидростатическая и гидродинамическая, оборудование подводного вождения и опорные катки с внутренней амортизацией. Однако применения на серийных машинах все эти новшества не нашли. Остался нереализованным и огнеметный вариант «Пантеры».

После прекращения работ над разведывательным танком VK 1602 «Леопард» фирмы Krupp и Rheinmetall приступили к проектированию варианта «Пантеры» того же назначения Предполагалось оснастить машину новой башней с 50-мм пушкой KwK 39 1/60. Этот проект не приняли, так как вооружение его было признано недостаточным, а в разведывательных целях использовались линейные танки.

Применение союзниками по антигитлеровской коалиции во все возрастающих объемах авиации для борьбы с немецкими танками (особенно после открытия второго фронт а в Европе) свело возможность передвижения танковых частей днем практически к нулю. Остро встал вопрос об оснащении танков приборами ночного видения, работа над которыми велась фирмой AEG с 1936 года. На командирской башенке «Пантеры» был смонтирован инфракрасный прожектор-осветитель мощностью 200 Вт и прибор наблюдения, который позволял вести наблюдение за местностью на дистанции 200 м. При этом водитель такого прибора не имел и вел машину, руководствуясь указаниями командира. Чтобы вести огонь ночью, требовался более мощный осветитель Для этой цели на полугусеничном бронетранспортере Sd.Kfz. 250/20 был установлен инфракрасный прожектор Uhu мощностью 6 кВт, обеспечивающий работу прибора ночного видения на дистанции в 700 м. Испытания его прошли удачно, и фирма Leitz-Wetzlar изготовила 800 комплектов оптики для ночных приборов. В ноябре 1944 года Панцерваффе получили 63 «пантеры», оснащенные первыми в мире серийными пассивными приборами ночного видения. Фирмой Zeiss-Jena разрабатывался еще более мощный прибор, позволявший «видеть» на расстоянии 4 км, однако из-за больших размеров осветителя - диаметр 600 мм - применения на танке «Пантера» он не нашел.


«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе

На фото вверху и внизу: танк модели С с экспериментальной ходовой частью с необрезиненными опорными катками.

Сентябрь 1944 года.


Ausf.F

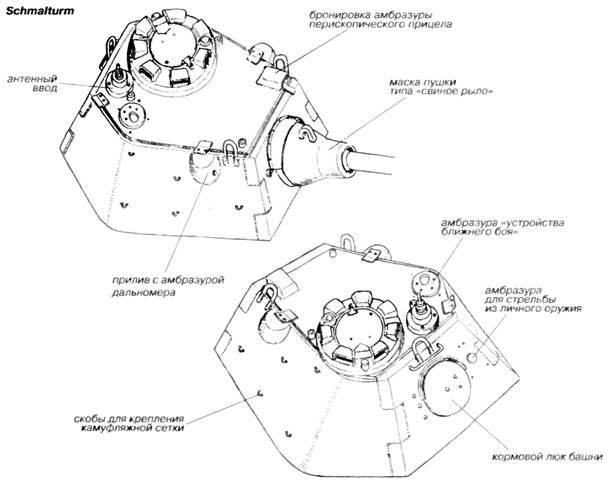

В I943 году началось проектирование очередной модификации «Пантеры» - Ausf.F, которая существенно отличалась от предшествующих моделей. Важнейшим нововведением стала башня, получившая название Schmalturm («узкая» или «тесная башня»). которая была меньше стандартной и имела другую конструкцию.

В течение 1944 года изготавливалось и испытывалось несколько прототипов. Проектирование закончилось лишь в январе 1945 года.

В итоге толщина брони башни составляла: лоб - 100 мм, борт и корма - 50. крыша - 30. В лобовом листе все еще сохранялась амбразура для телескопического прицела TZF13 В окончательном варианте лобовая броня увеличилась до 120 мм, бортовая - до 60, а броня крыши - до 40. Устанавливался новый стабилизированный перископический прицел TZF1 и стереоскопический дальномер фирмы Zeiss. Дальномер с базой 1320 мм и 15-кратным увеличением распола!ался в передней части башни, по бортам которой имелись броневые колпаки для его окуляров. Предусматривалась и установка прибора ночного видения FG 1250.


«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе

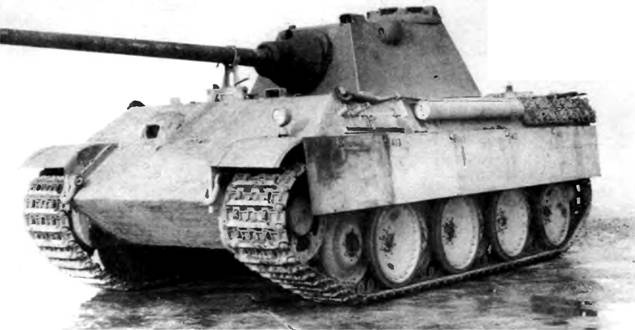

Последний вариант башни Schmalturm, установленный на корпусе танка Ausf.G 1945 год.


«Пантера». Стальная кошка Панцерваффе

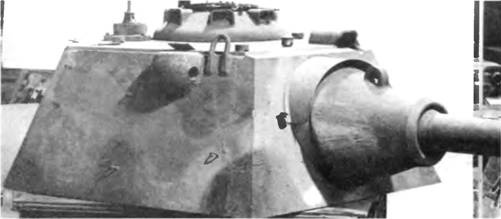

Башня Scnmalturm На борту башни хорошо виден прилив под правый объектив стереоскопического дальномера.


«Пантера». Стальная кошка Панцерваффе

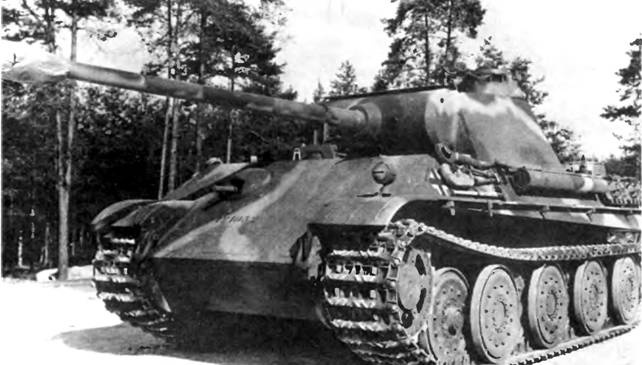

«Пантера II» Маска пушки типа Saukopfblende («свиное рыло») толщиной 120 мм была подобна примененной на танке «Тигр II».


Новшества не обошли и вооружение танка. И если пушка осталась прежней и была лишь модернизирована на заводах Skoda - она лишилась дульного тормоза и получила индекс KwK 44/1. то башенный пулемет MG 34 заменили на MG 42. Вместо курсового пулемета устанавливался автомат MP 44. Монтаж вооружения в башне осуществлялся на заводах Krupp и Skoda.

И зменения затронули не только башню, но и корпус. Тол шину крыши увеличили с 17 до 25 мм, изменили люки водителя и стрелка-радиста.

Испытывал ись и два новых двигателя: Deutz Т8М118 мощностью 700 л.с. (515 кВт) и Maybach HL 234 с непосредственным впрыском топлива и мощностью 850 л.с. (625 кВт).

До конца войны не появилось ни одного прототипа в законченном виде, хотя серийное производство планировалось начать в июне 1945-го. В начале года фирма Daimler-Benz собрала шасси, на котором установили стандартную башню от Ausf.G. В свою очередь, «тесную башню» установили на шасси Ausf.G и испытывали в Куммерсдорфе. Всего для «Пантеры» Ausf.F изготовили 8 корпусов и 2 башни.

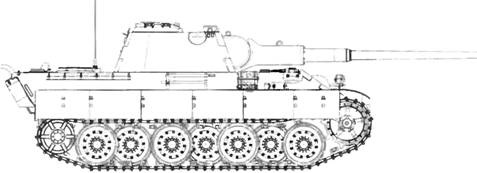

«Пантера II»

В феврале 1943 года были разработаны тактико-технические требования к танку «Пантера II», предполагавшие высокую степень унификации танков «Тигр И» и ‹ Пантера». Осуществить это оказалось достаточно просто, так как на заводах Henschel производились машины обоих типов.

На «Пантере II» предполагалось использовать «тесную башню» и новый корпус. Его лобовая броня дости]ала 100, бортовая - 60, а кормовая - 40 мм


«Пантера». Стальная кошка Панцерваффе

Вооружение - 88-мм пушка KwK43 L/71. Поскольку в этом случае масса танка превысила 50 т, встал вопрос о новой силовой установке. В качестве вариантов рассматривались двигатели Maybach HL 234, Simmering Sla 16 (720 л.с.) и MAN/Argus LD220(700л.с.)- В 1945 году для «Пантеры II» началось проектирование новой башни со 150-мм лобовой броней.
