Ни один из двух прототипов не был достроен. До более или менее высокой степени готовности довели одно шасси.

установив на него башню от Ausf.G. Интересно отметить, что параллельно с проектированием «Пантеры II» велась разработка танка Е-50, призванного ее заменить.

В процессе работ над Ausf.F и «Пантерой II» фирма Krupp дважды предлагала варианты перевооружения обычной «Пантеры» пушкой KwK43 L/71 калибра 88 мм, но безрезультатно. Остался на бумаге и проект оснащения «Пантеры» 100-качиберной 75-мм пушкой с начальной скоростью снаряда 1250 м/с.

Компоновка танка Pz.Kpfw.V «Пантера» - классический вариант с традиционным для германского танкостроения передним расположением трансмиссии.

Отделение управления находилось в передней части танка. В нем размещались главный фрикцион, коробка передач, механизм поворота, органы управления танком, контрольные приборы, курсовой пулемет, часть боекомплект а, радиостанция и рабочие места двух членов экипажа - механика-водителя и радиста (он же - пулеметчик).

Боевое отделение располагалось в средней части танка. Здесь размещались: в башне - пушка и спаренный с ней пулемет, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под вращающимся поликом башни находился боекомплект.

На днище танка устанавливались водяной насос, насос гидравлической системы поворота башни и поворота танка и воздушный компрессор.

В моторном отделении, располагавшемся в кормовой части танка, размещались двигатель, радиаторы, вентиляторы и топливные баки. Между моторным и боевым отделениями имелась металлическая перегородка.

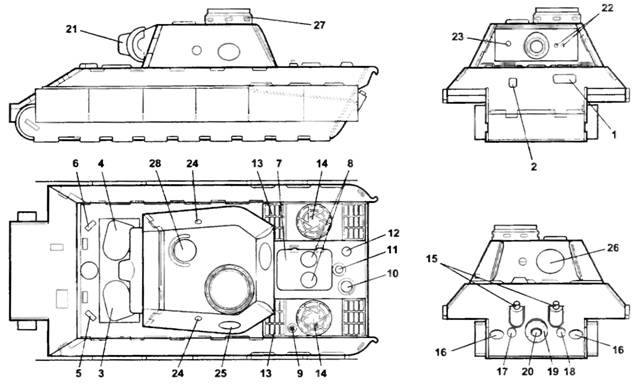

Корпус танка:

1 - люк-пробка механика-водителя; 2 - броневая заслонка пулеметной амбразуры; 3 - люк-лаз механика-водителя, 4 - люк-лаз радиста; 5 - перископические приборы наблюдения механика-водителя; 6 - перископические приборы наблюдения радиста; 7 - люк моторного отделения; 8 - отдушины для притока воздуха; 9 - вывод антенны; 10 - люк для заливки воды в систему охлаждения; 11 - основание для установки воздухоподводящей трубы при подводном вождении танка; 12 - люк для доступа к горловине топливных баков, 13 - воздухоприемные окна системы охлаждения двигателя; 14 - воздухоотводящие окна системы охлаждения двигателя; 15 - выхлопные трубы; 16 - люки для доступа к механизмам натяжения гусениц; 17 - люк для доступа к водогрейному котлу системы охлаждения; 18 - люк для доступа к приводу инерционного стартера; 19 - люк для доступа в моторное отделение; 20 - люк для доступа к приводу двигателя от пусковой рукоятки; 21 - маска пушки; 22 - амбразуры бинокулярного прицела; 23 - амбразура спаренного пулемета, 24 - амбразура для стрельбы из личного оружия; 25 - люк для выброса стреляных гильз; 26 - люк-лаз для посадки и высадки экипажа; 27 - командирская башенка; 28 - отдушина башенного вентилятора.

Немецкая пехота сопровождав т атакующую «Пантеру» из состава дивизии СС «Викинг». Польша. 1944 год. Большие размеры танка обеспечивали пехотинцам надежное укрытие.

танка собирался из броневых листов, соединенных в шип и сваренных двойным швом.

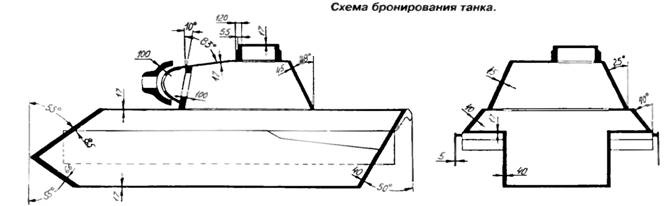

Верхний лобовой лист корпуса располагался под углом 38° к горизонтальной плоскости, нижний - под углом 37 Нижние бортовые листы - вертикальные, верхние наклонены под углом 48°, кормовой лист - под углом 60°.

В передней части крыши корпуса имелись люки-лазы механика-водителя и радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма (у модификации G - откидывались на петлях). Люки-лазы были выполнены в крышке люка, предназначенного для удобства монтажа и демонтажа коробки передач и механизма управления танком.

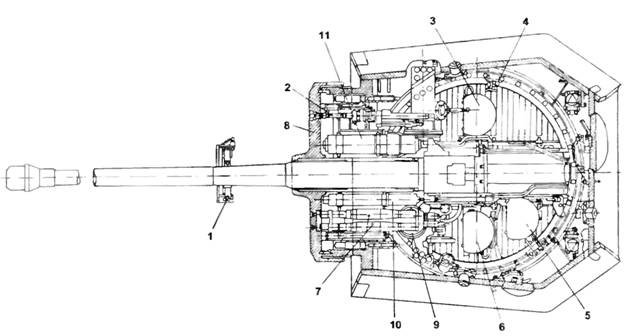

Компоновка башни танка Panther Ausf D:

7 - кронштейн крепления пушки по-походному: 2 - спаренный пулемет; 3 - сиденье заряжающего; 4 - стопор башни; 5 - сиденье командира танка; 6 - сиденье наводчика; 7 - телескопический бинокулярный прицел TZF 12а; 8 - маска пушки; 9 - механизм поворота башни; 10 - цилиндр накатника: 11 - цилиндр тормоза отката.

Командирская башенка танка «Пантера» с открытым люком. Хорошо видны бронеколпаки перископов и приваренный к ним рельс для установки зенитного пулемета.

Кроме того, в передней части крыши корпуса устанавливались четыре (у варианта G - два) перископических прибора наблюдения (по два для механика-водителя и радиста) и имелось вентиляционное отверстие, прикрытое броневым колпаком, перед которым монтировалась стойка для фиксации ствола пушки в походном положении.

Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не поступала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средние - для его отвода.

Надмоторная часть закрывалась крышкой с двумя вентиляционными отверстиями.

В днище танка были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачиваюшей помпе и к спускной пробке картера коробки передач.

БАШНЯ, имевшая форму усеченного конуса, - сварная, с соединением листов в шип и наклоном стенок в 65*. В передней части башни влитой маске полуцилиндрической формы устанавливались пушка, спаренный с ней пулемет и прицел.

Командир танка ведет наблюдение за местностью через один из перископов командирской башенки.

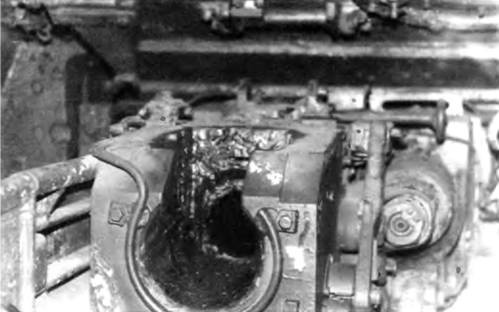

Казенная часть 75 мм пушки KwK42 танка Ausf.G находящегося в танковом музее в Кубинке. По понятным причинам затвор пушки отсутствует.
