Число нарезов — 40

Глубина нарезов, мм — 3,05

Ширина нарезов, мм — 7,5

Ширина полей, мм — 4,47

Вес затвора, кг — 583

Вес лейнера, кг — 1100

Вес ствола без казенника и затвора, кг — 7045

Вес ствола с казенником и затвором, кг — 11 780

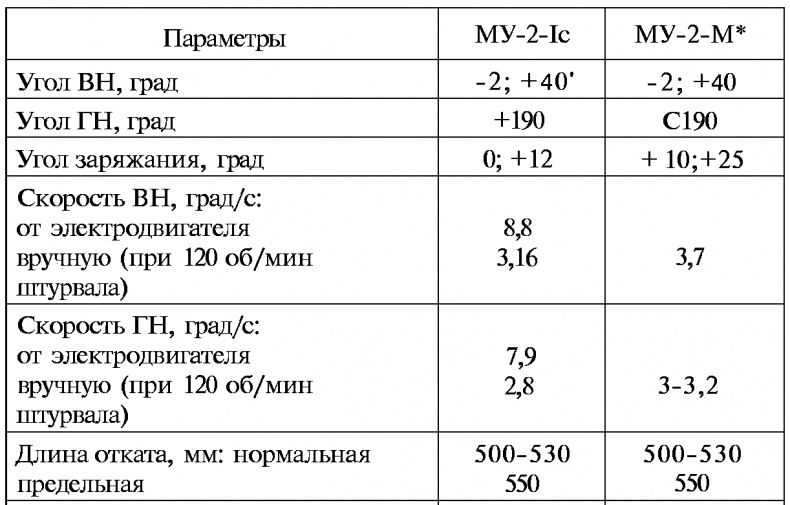

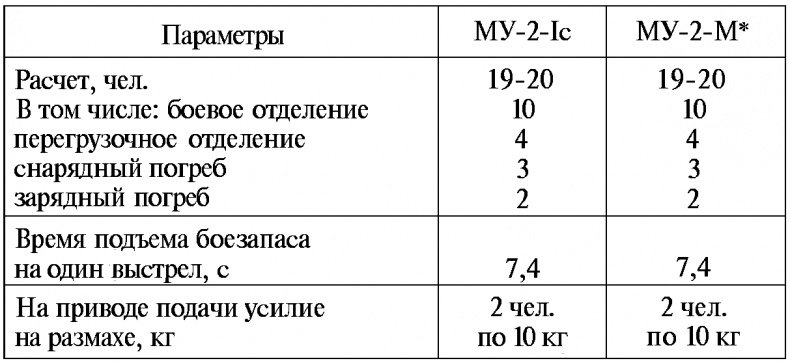

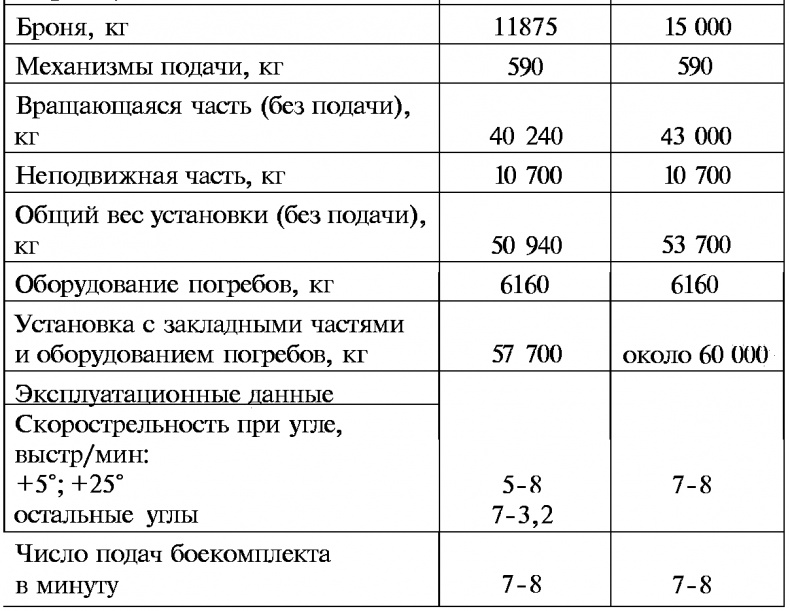

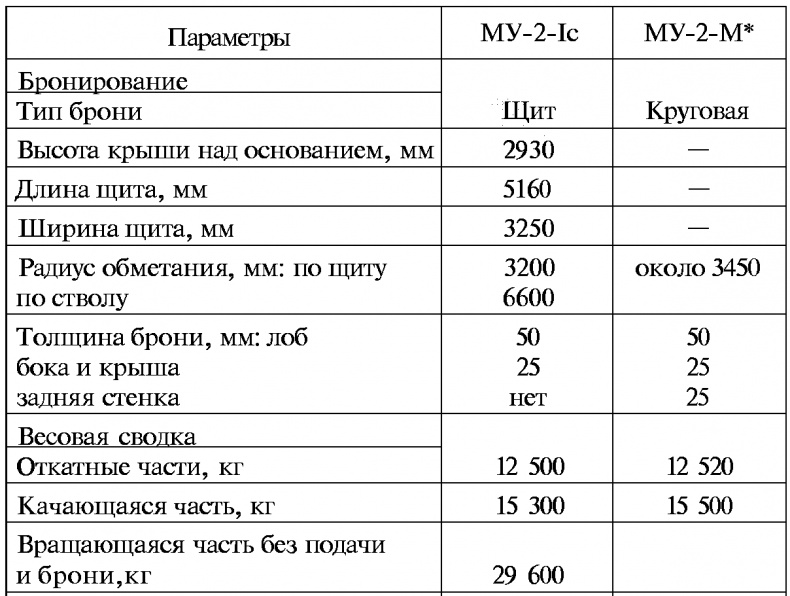

Таблица 38. Данные установки МУ-2

* Техпроект и рабочие чертежи.

Боеприпасы и баллистические данные МУ-2 совпадали со 180-мм корабельными и береговыми установками.

В 1946 г. ОКБ-172 разработало технический проект двухорудийной универсальной башенной установки БЛ-109 для лидеров и эсминцев. В I квартале 1947 г. ОКБ-172 закончило рабочие чертежи БЛ-109 с расчетом установки на эсминцы проекта 30бис.

Изготовление БЛ-109 планировалось на ЛМЗ, а качающихся частей — на заводе «Большевик». Однако позже было решено, что «Большевик» будет изготавливать установки полностью. Заводом «Большевик» было изготовлено шесть установок.

Установка БЛ-109 на эсминцы проекта 30бис требовала доработки в техническом проекте корабля, на что не согласилось Министерство судостроительной промышленности, и на эсминцы вновь стали ставить старые башни Б-2-ЛМ.

В 1948 г. ОКБ-172 выпустило эскизный проект двух башен БЛ-109А, предназначенных для установки на линейных ледоколах типа «Сталин».

По 6 башен БЛ-109А планировалось установить на строившихся тяжелых крейсерах проекта 82. В марте 1953 г. работы по крейсерам проекта 82 были прекращены. К тому времени завод «Большевик» успел сдать 12 качающихся частей БЛ-109А. Летом 1953 г. система БЛ-109 была переименована в 2М-109. [73]

Ствол БЛ-109 состоял из свободной трубы, кожуха и казенника. Затвор клиновой горизонтальный, полуавтоматика копирного типа. Привод ручной. Канал ствола БЛ-109 идентичен каналу ствола СМ-2–1. Боеприпасы и баллистические данные полностью совпадают с СМ-2–1.

Подача боеприпасов осуществлялась постоянно движущейся цепью. Досылатель гидропневматический. Накатник пневматический.

Управление стрельбой производилось при помощи радиолокатора «Сириус Б» («ШТАГ-Б»). Управление приводами наведения дистанционное (система БЛ-200), местное и ручное.

Данные установки БЛ-109

Ствол

Калибр, мм — 130

Длина ствола полная, мм/клб — 7810/60,1

Длина канала, мм/клб — 7050/54,2

Длина нарезной части, мм — 5927

Длина каморы, мм: без скатов — 817,5

со скатами — 1224

Объем каморы, дм — 19,6

Крутизна нарезов (постоянная), клб — 25

Число нарезов — 28

Глубина нарезов, мм — 2,7

Ширина нарезов, мм — 8,3

Ширина полей, мм — 6,3

Вес затвора, кг — 150

Вес свободной трубы, кг — 1177

Вес ствола с казенником и затвором, кг — 4880

Установка

Угол ВН, град — −8; +83

Угол ГН, град — ±320

Скорость ВН, град/с: от электродвигателя — 20

вручную — 5

Скорость ГН, град/с: от электродвигателя — 20

вручную — 1,2

Длина отката, мм — 600

Высота линии огня, мм: над палубой — 1945

над настилом боевого отделения — 1400

Расстояние между осями орудия, мм — 1000

Диаметр шарового погона, мм — 3600

Диаметр шаров, мм — 75

Диаметр по осям роликов боевого штыря, мм — 3280

Диаметр жесткого барабана, мм — 3700/3930

Варианты бронирования

Лобовая, задняя и боковые стенки, мм — 81 225

Крыша, мм — 81 225

Качающийся щит, мм — 8812

Шельф, мм — 668

Габариты башни с 8-мм броней

Длина башни, мм — 5846

Ширина башни, мм — 4536

Высота крыши над палубой, мм — 3013

Радиус обметания, мм: по стволу — 6600

по броне — 450

Весовая сводка

Откатная часть одного орудия, т — 6,1

Качающаяся часть одного орудия, т — 5,25

Неподвижная часть башни, т — 6,2

Варианты с броней толщиной: — 8 мм — 12 мм — 25 мм

Вес вращающейся части, т — 49,8 — 51,8 — 59,0

Вес всей установки, т — 56,0 — 58,0 — 65,2

Эксплуатационные данные

Скорострельность (одного ствола) с заряжанием:

от электродвигателя, выстр/мин — 15

вручную, выстр/мин — 8

Число подач в минуту, выстрелов — 2x17

Расчет башни, чел — 23

Расчет с погребами, чел — 27

Прицелы — ВБ-I, МБ-1

При весе снаряда 33,4 кг, весе заряда 12,92 кг и начальной скорости 950–1000 м/с дальность стрельбы составляла 32 390 м, досягаемость 22,4 км.

Заряжание раздельно-гильзовое. Вес гильзы 27,8 кг.

В 1946 г. ОКБ-172 разработало технический проект 130-мм двухорудийной универсальной башенной установки БЛ-110 и в ноябре 1947 г. предполагало сдать ее рабочие чертежи. Изготовление башен БЛ-110 планировалось на ЛМЗ, а качающихся частей — на заводе «Большевик».

Башни БЛ-110 планировалось установить на крейсера проекта 82 и линкоры проекта 24. Орудия и баллистические данные у БЛ-110 совпадали с аналогичными данными БЛ-109.
