Согласно тактико-техническому заданию железнодорожная батарея ТП-1 предназначалась как «для борьбы с линейным флотом и мониторами противника», так и для действий «на сухопутном фронте». Транспортеры ТГ-1 предполагались для действий только на сухопутном фронте. Этим объяснялось то, что ТП-1 проектировали как для стрельбы с рельсов, так и для стрельбы с бетонного основания, однотипного с основанием для ТМ-1–14.

Головным разработчиком проекта было назначено ОТБ. Оно же и разрабатывало документацию на качающуюся часть установки.

Проектирование транспортеров было поручено ЦКБ-19 (договор № 2–118 от 10.04.1938 г. с Артуправлением РККА). Работы вел главный инженер ЦКБ-19 Дукельский. Вопросами внешней и внутренней баллистики занимался НИИ13, а проектированием снарядов — НИИ-24.

В августе 1938 г. постановлением Комитета Обороны были определены заводы-изготовители: главное предприятие, производящее монтаж железнодорожных систем и всей артустановки в целом, — Новокраматорский механический завод (НКМЗ); качающуюся часть должен был изготавливать завод № 221 «Баррикады»; железнодорожные тележки, балансиры с механизмами передвижения — завод «Красный Профинтерн»; электрическая часть поручалась Харьковскому электротехническому заводу (ХЭТЗ); муфты Дженни (универсальные регуляторы скорости) — заводу им. Кирова в Ленинграде; вагоны-погреба и вагон-электростанция должны были строиться заводом «Красный Профинтерн»; двигатели «Коминтерн» заказывались заводу № 183 (ХПЗ); ПУАО должен был делать завод № 212; прицелы — завод № 172; снаряды — завод № 3, а заряды — заводы № 40 и № 59.

Проектирование ТП-1 и ТГ-1 было замедлено из-за позиции ЦКБ-19. 23 июля 1938 г. ЦКБ-19 представило в Артуправление РККА эскизный проект транспортера, 2 августа 1938 г. проект был доложен Кагановичу и им одобрен. Далее ЦКБ-19 заявило, что эскизный проект разработан столь подробно, что надобность в техническом проекте отпала. А в октябре начальник ЦКБ-19 Манухов вообще решил законсервировать работы по транспортеру, ссылаясь на флотские заказы по проектированию кораблей проектов 29, 30, 59, 68 и 69. То есть ЦКБ-19 за один эскизный проект, разработанный в течение трех месяцев, решило получить 1,16 млн. рублей по договору № 2–118.

По проекту, предварительные испытания ТП-1 и ТГ-1 предполагалось проводить на подвижном универсальном полигонном станке ТПГ — транспортере упрощенной конструкции, который должен был иметь те же общие габариты, тележки, балансиры, главную балку, механизмы наведения и подачи и др., как и боевые транспортеры.

Опытные образцы ТП-1 и ТГ-1 были включены в заказ 1939 г. со сроком готовности — III квартал 1940 г. По первоначальным планам к концу 1942 г. предполагалось изготовить 16 гаубиц и 14 пушек.

В начале 1939 г. ОТБ выпустило рабочие чертежи стволов ТП-1 и ТГ-1 в двух вариантах: с лейнером и со свободной трубой. Окончательно был принят вариант с лейнером.

Затворы у обеих систем были одинаковые по устройству — поршневые двухтактные, открывались вверх. В окончательном варианте было принято грузовое уравновешивание затворов. Заряжание проектировалось картузное.

По проекту, ТП-1 могла вести огонь в двух положениях: с железнодорожного пути и с бетонного основания. При стрельбе с пути транспортер опирался на 16 осей тележек, на опорные ноги длиной до 10 м и на сборное основание системы. Для ТП-1 предусмотрена одна пара ног, а для ТГ-1 — две пары. Сборное основание системы — подводимый фундамент с подкладными рельсами — возился при системах на особых платформах, которые при стрельбе убирались. 'При стрельбе транспортер должен был упираться своим основанием через деревянные брусья и рельсы на путь, который испытывал удельное давление 6 кг/см2.

Бетонное основание должно было быть взаимозаменяемо с основанием, принятым в ВМФ, и ТП-1 должен был иметь возможность стрелять с уже построенных оснований.

Для ТП-1 и ТГ-1 по примеру транспортеров ВМФ принята электрическая сеть постоянного тока 220 В.

Батарея из трех ТП-1 должна была перебрасываться по всем нормальным (1524-мм) железнодорожным путям СССР со скоростью до 50 км/час и обладать возможностью переходить на узкую европейскую колею (1435-мм). Транспортер должен был проходить стрелочные кривые радиусом в 200 м.

В состав железнодорожной батареи ТП-1 должны были включаться 3 артиллерийских транспортера; 3 вагона — силовые станции (по одной на орудие); 6 вагонов-погребов (по два на орудие) с 24 выстрелами в каждом вагоне; 1 вагон — батарейный пост (по типу ТМ-3–12), 1 вагон — центральный пост (по типу ТМ-3–12). Кроме того, в составе подвижной базы должно было быть по 2 запасных вагонапогреба на орудие, установка для смены лейнера (позднее от нее отказались) и средства для восстановления разрушенного пути длиной 40 м.

ПВО батареи ТП-1 должна была состоять из дивизиона трехбатарейного состава на механической тяге.

Для возки артиллерийских транспортеров, вагонов-погребов и других вагонов должны были использоваться паровозы типа «Э».

Батареи орудий ТП-1 и ТГ-1, подобно батареям железнодорожных транспортеров, должны были иметь батарейный пост с разборной вышкой и центральный пост.

Для 500-мм гаубицы было разработано два боеприпаса — бетонобойный с весом снаряда 2050 кг и взрывчатого вещества — 205 кг и фугасный (1450 кг и 276 кг соответственно). При угле падения 70 бетонобойный снаряд мог пробить бетонное перекрытие толщиной 4,4 м.

Для бетонобойного снаряда предусмотрено 4 заряда для начальных скоростей 490, 430, 380 и 340 м/с. При стрельбе полным зарядом весом 210 кг дальность составляла 19 500 м.

Фугасный снаряд имел 6 зарядов для скоростей 600, 540, 480, 430, 390 и 450 м/с. При стрельбе полным зарядом весом 233 кг дальность стрельбы фугасного снаряда 24 820 м.

Для 356-мм пушек было разработано 4 типа снарядов — бронебойный, фугасный, дальнобойный и «комбинированный».

Бронебойный и фугасный снаряды имели одинаковый вес 750 кг и различались весом взрывчатого вещества. На расстоянии 11 км бронебойный снаряд должен был пробивать по нормали 440-мм цементированную броню, а на расстоянии 30 км — 230-мм. Дальнобойный снаряд был обычным фугасным снарядом, только меньшего веса (495 кг). Комбинированным в 1920–1940-е годы считался подкалиберный снаряд. Вес подкалиберного снаряда с поддоном составил 234,4 кг, а вес «активного снаряда» диаметром 230 мм — 126,8 кг. Интересно, что для подкалиберного снаряда был спроектирован специальный лейнер с более крутой нарезкой.

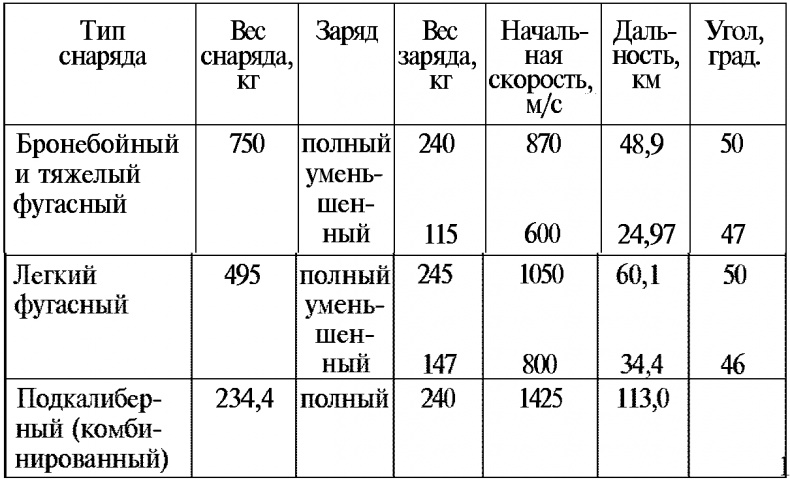

Таблица 41. Таблица стрельбы 356-мм пушки ТП-1

Тайны русской артиллерии

В конце 1939 г. завод «Баррикады» приступил к изготовлению качающихся частей ТП-1 и ТГ-1, и весной 1941 г. обе качающиеся части отправили в Краматорск. К 24 апреля 1941 г. на НКМЗ закончили монтаж транспортера ТПГ с наложением на него качающейся части ТГ-1, и были проведены заводские испытания всех механизмов без стрельбы.
