Данные установки Б-2-У

Калибр, мм — 130

Длина ствола, мм/клб — 7150/55

Длина лейнера, мм — 6750

Длина нарезной части, мм — 5540

Объем зарядной каморы, дм3 — 17,13

Крутизна нарезов, клб — 30

Число нарезов — 40

Глубина нареза, мм — 2,7

Ширина нареза, мм — 6,0

Ширина поля, мм — 4,2

Вес лейнера, кг — 965

Вес ствола с затвором, кг — 3420

Живучесть ствола, выстр. — 600

Угол ВН, град. — −5; +85

Угол ГН, град. — 360

Скорость от электродвигателя, град/с: ВН — 12

ГН — 20

Превышение оси орудия над осью цапф — 30

Высота оси орудия от палубы, мм — 1930

Расстояние между осью цапф и осью башни, мм — 270

Расстояние между осями орудий, мм — 960

Высота башни от палубы, мм — 3175

Длина башни по броне, мм — 5310

Ширина башни по броне, мм — 4400

Диаметр шарового погона, мм — 3400

Скорострельность установки, залпов в минуту — 13

Начальная скорость снаряда, м/с — 900

Дальность стрельбы, км — 28,6

Потолок, км — 13

В апреле 1940 г. нарком ВМФ распорядился вооружить проектируемый эсминец проекта 35 (водоизмещение — 2000 т) тремя установками Б-2-У. Постройку головного эсминца решили начать в 1942 г.

В 1940 г. завод «Большевик» совместно с заводом № 371 им. Сталина приступил к изготовлению опытного образца Б-2-У, но с началом войны работы по нему прекратили.

Осенью 1942 г. началось проектирование эсминца проекта 40 водоизмещением 2700 т. В 1943 г. для него ОКБ-172 разработало модернизированный вариант 130-мм универсальной установки Б-2-У-ТЛ. Строительство эсминцев проекта 40 предполагалось начать в 1946 г., но уже в 1945 г. работы по ним и по Б-2-У-ТЛ были прекращены.

Тактико-техническое задание на установку МУ-1 с баллистикой 180-мм пушки Б-1-П было выдано в 1939 г., в том же году ОТБ ее и спроектировало.

В 1940 г. работы над МУ-1 были приостановлены из-за форсирования работ по МУ-2 и возобновлены в 1943 г. В 1943 г. ОКБ-172 разработало технический проект, который был утвержден начальником Артуправления 22 июня 1944 г.

Согласно постановлению ГКО № 7849 от 16 марта 1945 г. изготовление серии МУ-1 было произведено без предварительной постройки и испытания головного образца. Завод «Баррикады» изготовил серию в 12 качающихся частей МУ-1 в 1947 г.

Двенадцать установок МУ-1 изготовил Ленинградский металлический завод. Причем клепаный ствол был заменен на сварной. В IV квартале 1947 г. ЛМЗ было закончено 8 установок и в 1 квартале 1948 г. — 4 установки.

Головной образец МУ-1 (ствол № 3, станок № 2) был испытан на полигоне в два этапа с 26 октября по 3 декабря 1947 г. и с 19 февраля по 20 марта 1948 г. Всего сделано 352 выстрела. Результаты признаны удовлетворительными, и МУ-1 рекомендована к принятию на вооружение.

Первые четыре установки МУ-1 (№ 5, 6,7 и 8) в соответствии с постановлением Совмина от 30 декабря 1949 г. № 5924–2227сс, в 1952 г. были смонтированы на батарее № 127 в Порт-Артуре. Строилась батарея с 1950 г. по 1953 г. Государственные испытания батареи были проведены с ноября 1953 г. по январь 1954 г. Приказом Главкома ВМС от 9 апреля 1954 г. № 00137 180-мм четырехорудийная батарея МУ-1 с ПУС «Москва-2с-ЦМ» была принята в состав береговой обороны Порт-Артура.

В 1953 г. на Камчатке у мыса Безымянный было начато строительство батареи № 41 в составе четырех установок МУ-1. Батарея № 41 была введена в строй в 1957 г. Директивой Главного штаба ВМФ от 12 марта 1974 г. батарея была расформирована.

В палубном варианте МУ-1 предполагалось устанавливать на кораблях, а в береговом варианте — в одноорудийных башнях. Кроме того, качающаяся часть МУ-1 могла быть установлена на железнодорожном транспортере ТМ1–180, на береговой щитовой установке МО-1–180 и на береговой башенной установке МБ-2–180.

В конце 1946 г. ОКБ-172 разработало чертежи левой и правой качающихся частей МУ-1-Б и МБ-2–180.

Ствол установки МУ-1 лейнирован. Затвор поршневой двухтактного действия, при открывании затвор откидывался вверх. Открывание затвора производилось от электрического привода, автоматическое включение которого осуществлялось с помощью электроконтакта в конце наката орудия. Электродвигатель привода установлен на фундаменте, закрепленном на левой стороне люльки. Досылка производилась пружинным досылателем броскового типа.

Серийная установка МУ-1 предназначалась для стационарных береговых батарей. Кроме того, она могла быть использована для создания временных батарей. В таком случае вместо центральной подачи боеприпасов из перегрузочного отделения предусмотрено приспособление для наружной подноски и загрузки снарядов через окна в броне.

Перегрузочное отделение находилось в бетонном блоке. Толщина бетонного перекрытия погреба — 1600 мм. Вместимость погреба — 200 выстрелов. Подача боеприпасов только ручная.

Через полость боевого штыря проходили из перегрузочного отделения шахта снарядной подачи, зарядная труба, электрокабели и шланги для подачи сжатого воздуха.

Неподвижное основание — опора вращающейся части — служило для крепления ее к закладным частям бетонного блока. Оно представляло собой литое кольцо с фланцем и ребрами жесткости.

Прицельные устройства — Б-13–1 и ЛБ-13–1. Система ПУС «Москва».

Данные ствола МУ-1

Калибр, мм — 180

Длина ствола, клб — 57

Объем каморы, дм — 52,27

Крутизна нарезов (постоянная), клб — 25

Число нарезов — 40

Глубина нарезов, мм — 3,6

Ширина нарезов, мм — 8,9

Ширина полей, мм — 5,24

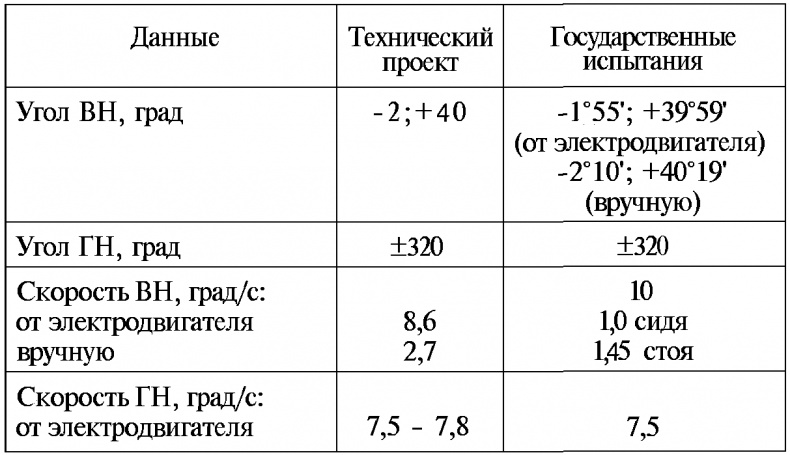

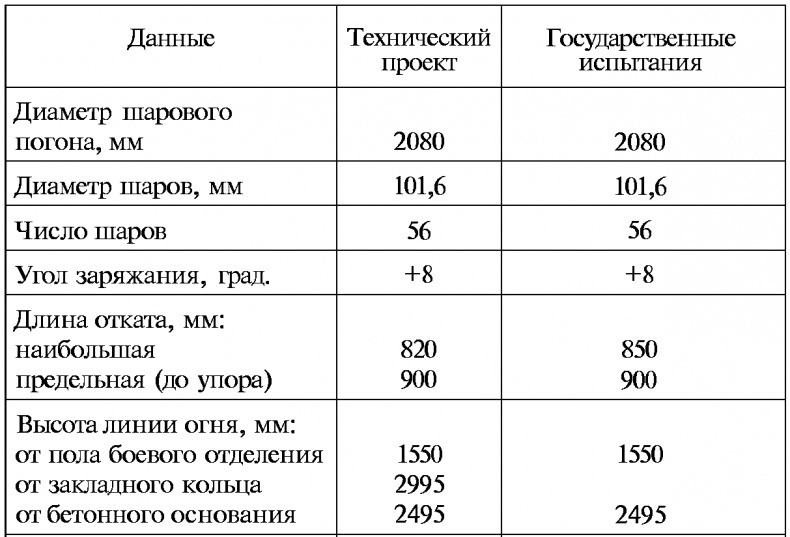

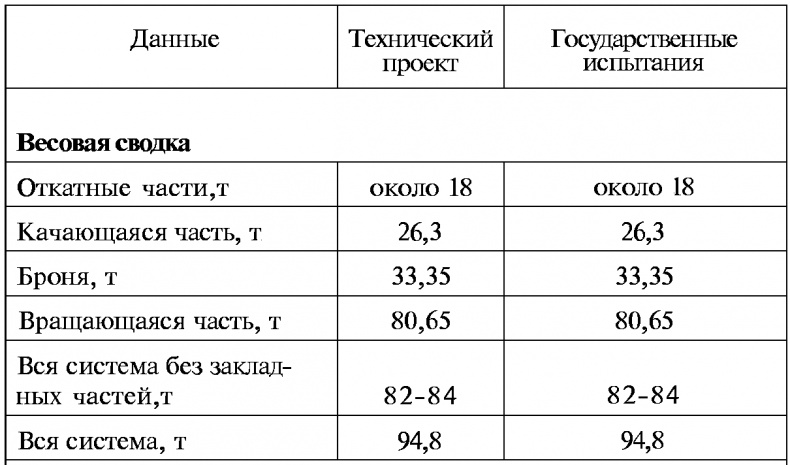

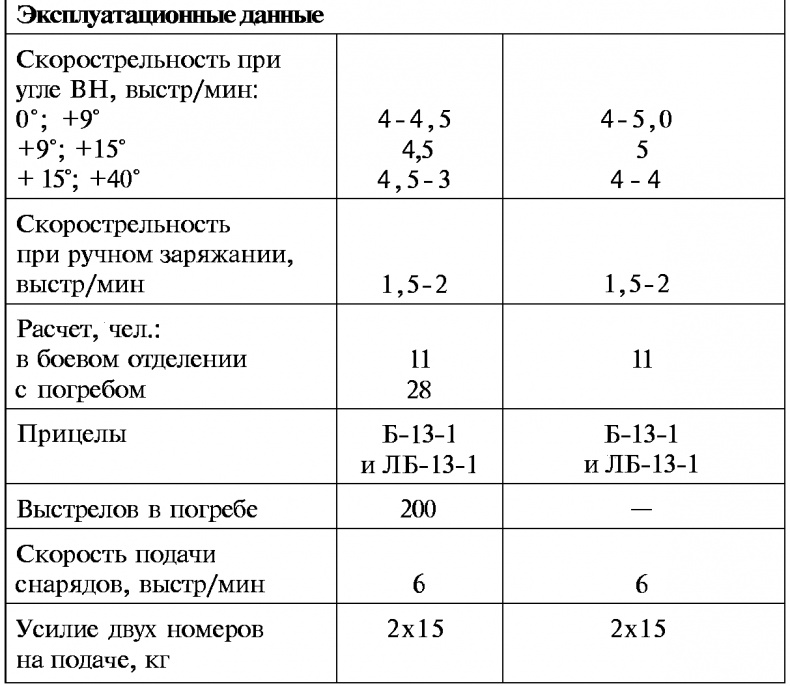

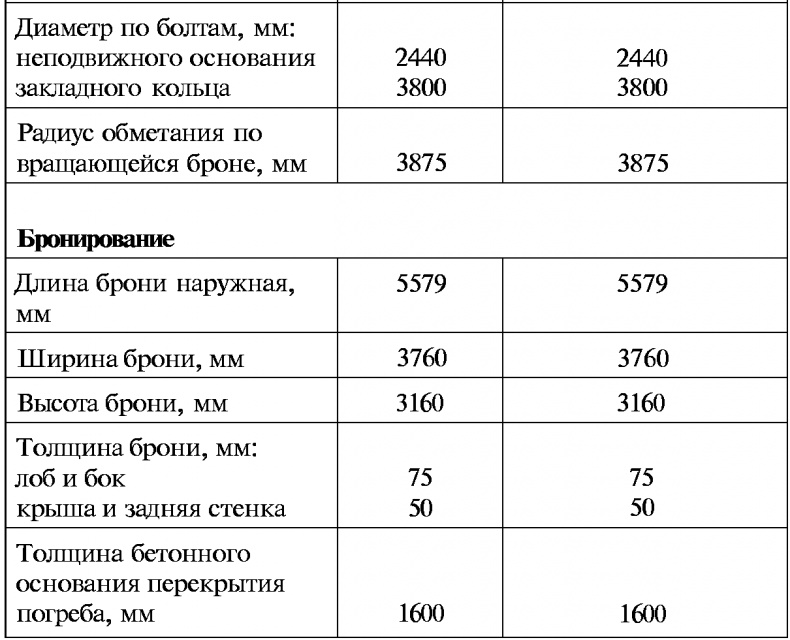

Таблица 35. Данные башенной одноорудийной артустановки МУ-1
