Боеприпасы и баллистика установки МУ-1 одинаковы с боеприпасами и баллистикой 180-мм пушки Б-1-П.

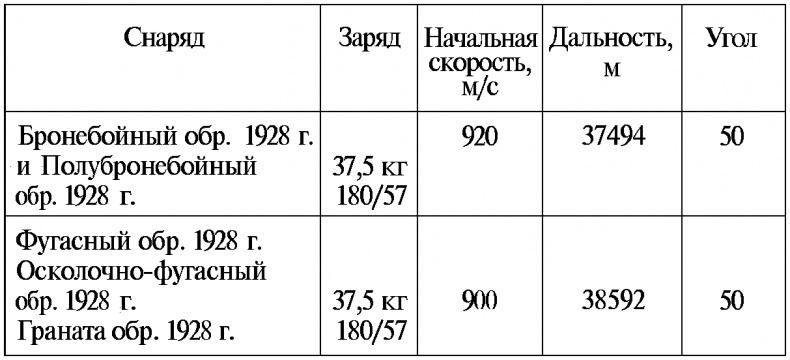

Таблица 36. Таблица стрельбы 180/57-мм пушки МУ-1

Примечание: При стрельбе дистанционной гранатой с трубкой BM-16 дальность стрельбы с начальной скоростью 920 м/с — 29 447 м, а с начальной скоростью 800 м/с — 25 606 м.

Максимальное давление в канале ствола — 3157 кг/см2.

В марте 1939 г. было разработано техническое задание на проектирование 152/57-мм открытой палубной и береговой установки (позднее названной МУ-2). Согласно техническому заданию установка должна иметь ствол и баллистические данные 152-мм пушки Б-38, которая использовалась в установках МК-5 крейсеров проекта 68. Станок штыревого типа с коробчатым щитом (рис. 8.2).

Рис. 8.2. 152/75-мм открытая палубная и береговая установка МУ-2 (продольный разрез).

Приказом наркома вооруженных сил от 21 сентября 1939 г. № 254сс на ОТБ было возложено проектирование 152/57-мм установки с качающейся частью Б-38.

8 декабря 1939 г. в ОТБ состоялось техническое совещание по МУ-2, где было рассмотрено два варианта установки: с изменениями качающейся части Б-38 и без изменений. Первый вариант имел следующие преимущества: привод затвора пневматический; применение досылателя без расхода воздуха по типу Б-2-ЛМ; расположение системы и ее механизмы более компактны. Второй вариант быстрее проектировать, и можно было выпустить рабочие чертежи уже в апреле 1940 г. Совещание решило делать установку без изменений (по второму варианту).

Фактически же ствол МУ-2 имел казенник принципиально другого типа, чем у Б-38, из-за чего стволы МУ-2 и Б-38 требовали различных типов станков.

Договор Артуправления ВМФ с ОКБ на разработку техпроекта был заключен 21 марта 1940 г., и сразу же заводу «Большевик» заказали головную серию из 20 установок.

Впервые для открытых установок (в береговом и корабельном вариантах) была запроектирована подача боеприпасов через штырь.

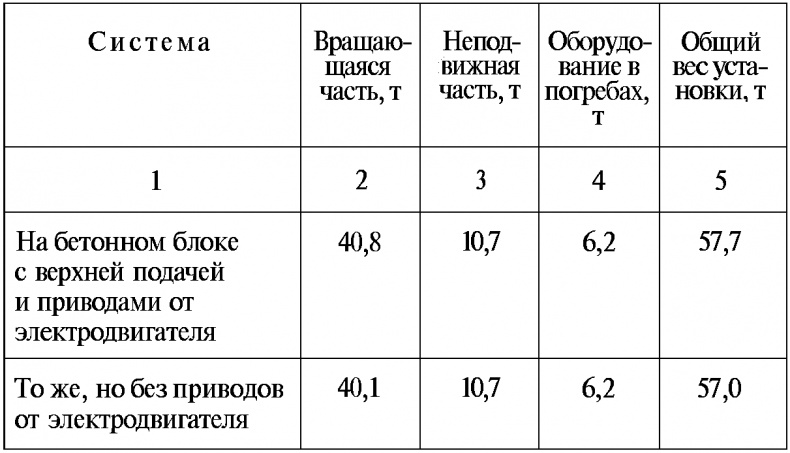

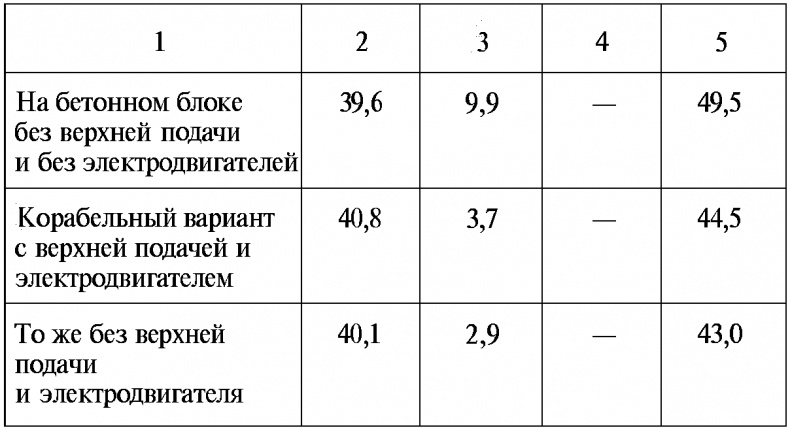

Таблица 37. Весовые данные МУ-2

Первая батарея береговых пушек МУ-2 (из 20 заказанных) была изготовлена на заводе «Большевик» по чертежам и ТУ ОТБ. Головной образец МУ-2 был предъявлен комиссии 26 июня 1941 г. На НИАП образец доставили 29 июня 1941 г., испытания стрельбой прошли с 4 по 11 июля 1941 г. Лейнер у МУ-2 тот же, что и у Б-38.

В сентябре 1941 г. там же испытывали 152-мм систему МУ-2 на железнодорожном транспортере Б-64. В начале войны на НИАПе были проведены контрольные отстрелы шести качающихся частей МУ-2.

В 1940 г. АНИМИ дал заказ заводу № 172 на проектирование 152-мм пушки на мехтяге на базе МУ-2 с качающейся частью Б-38, со сроком готовности техпроекта IV квартал 1941 г.

В 1941 г. ОКБ-172 были разработаны эскизные схемы: МУ-2/Б-4 — установка МУ-2 на лафете Б-4; МУ-2/П — установка МУ-2 на возимом основании.

В 1944 г. ОКБ-172 была проведена корректировка рабочих чертежей МУ-2 перед запуском в серию. В 1945–1946 гг. на заводе «Большевик» изготовили головную серию МУ-2 в береговом варианте.

В 1947 г. ОКБ-172 была проведена новая корректировка чертежей МУ-2 по итогам изготовления головной партии. В конструкцию установки внесли конструктивные и технологические изменения, как-то: кованый казенник заменен литым, вместо клепаного боевого стола введен сварной, большинство деталей стало изготавливаться путем штамповки и т. д.

После этого установки, изготовленные по измененным чертежам выпуска 1947 г., стали именоваться артустановками МУ-2 II серии.

В описании установки МУ-2-IIc, изданном в 1952 г., говорится только о ручном приводе вертикального наведения. Тем не менее в приводах вертикального и горизонтального наведения сохранились рычаги переключения с ручного на электрический приводы.

В 1946 г. завод «Большевик» сдал 18 установок МУ-2, в 1947-м — 32, в 1948-м — 16, и в 1950-м — 16 установок.

На 1 января 1991 г. в ВМФ было 15 установок МУ-2 II серии. Из них 4 установки на батареях Северного флота (батарея № 10), 4 — на батареях Черноморского флота и 7 — на центральных складах.

В 1948 г. был утвержден технический проект МУ-2М, разработанный ОКБ-172. Установка МУ-2М предназначалась для стационарных батарей береговой обороны и являлась модернизацией МУ-2-IIc. Модернизация заключалась во введении пружинного досылателя по типу МУ-1 и в установлении круговой броневой защиты.

Опытный образец МУ-2М с круговой броней был изготовлен заводом «Большевик» и прошел заводские испытания в 1952 г. В ходе этих испытаний сместился лейнер, а также выявлен ряд других конструктивных недоработок. Проект решили доработать в КБ завода (главный конструктор Т. Д. Вылкост). В конце 1952 г. системе решили присвоить новый «большевистский» индекс «Б-140». Но почему-то этот индекс не прижился, и установка получила индекс МУ-2МБ. Угол вертикального наведения остался —2°; +40°.

Электрических приводов не было по-прежнему, зато угол заряжания стал +10°; +25° вместо 0°; +12°. Соответственно возросла скорострельность на больших углах. МУ-2МБ должна была иметь ПУС «Бурея» или «Москва».

В 1955 г. установка МУ-2МБ прошла заводские и полигонные испытания, и на этом все работы по ней были прекращены.

Ствол установки МУ-2 состоял из лейнера, моноблока, втулки затвора и казенника. Затвор поршневой, двухступенчатый, двухтактного действия, открывался вправо. Привод затвора только ручной. Стреляющий механизм БС-9.

Досылка снаряда и полузарядов производилась вручную. Время досылки снаряда составляло около 2 с и заряда также около 2 с. Установка оснащалась прицелами Б-13–1 и ЛБ-13–1 и системой ПУС «Москва». Все приводы подачи боеприпасов были только ручные.

По железной дороге установка перевозилась без механизмов подачи. Максимальный вес перевозимых частей около 45 т.

Данные ствола МУ-2

Калибр, мм — 152,4

Полная длина ствола от казенного среза, мм/клб — 8950/58,9

Длина канала, мм/клб — 8690/57,0

Длина нарезной части, мм — 6980

Длина каморы, мм: без скатов — 1455

со скатами — 1637,5

Объем каморы, дм — 32,8
