Как упоминалось ранее, мощные потребители, такие, как электроплита или душ с электроподогревом ^[25] должны иметь отдельную цепь, а их подключение/отключение обычно обеспечивается двухполюсным выключателем. Обычный однополюсный выключатель при выключении прерывает только фазный провод, а двухполюсный — и фазный, и нулевой провод цепи.

Помимо цепи розеток и цепи освещения в вашем доме есть и другие, обычно более мощные (и поэтому более опасные) электрические цепи, о которых надо знать.

Электроплиты

Самым мощным потребителем электроэнергии в доме, скорее всего, будет электроплита. Поэтому она должна быть подключена напрямую к электрощитку посредством собственной радиальной цепи. Стационарная электроплита подключается гибким кабелем (шнуром) со специальной вилкой к специальной розетке. И вилка, и розетка рассчитаны на 32 А. Другой конец гибкого кабеля должен быть надежно закреплен хомутом внутри сетевой колодки электроплиты. Кабель следует размещать в стороне от вентиляционных отверстий духового шкафа. Он не должен быть зажат между плитой и стеной.

Электропитание к 32-амперной розетке подводится кабелем сечением 6 мм². Этот кабель подсоединяется к отдельному автоматическому выключателю на щитке. Номинал автомата 32 А.

Погружные и другие водонагреватели

Еще один прибор со своей отдельной цепью электропитания — это погружной водонагреватель, когда он используется как дублер горячего водоснабжения. Водонагреватель также подсоединяется через двухполюсный выключатель, расположенный близко к прибору и соединенный с ним кабелем повышенной гибкости в термостойкой изоляции.

Водонагреватели мощностью выше 1,5 кВт также должны иметь собственную цепь питания с защитой, идущую от электрощитка.

Душ с электроподогревом (который тоже, конечно, водонагреватель) должен запитываться напрямую с электрощитка свой собственной цепью. По соображениям безопасности он должен быть защищен УЗО и включаться двухполюсным выключателем, который оборудован световым индикатором, а также механическим флажковым индикатором.

Емкостные водонагреватели и наружные светильники/розетки

Емкостные водонагреватели и наружные светильники/розетки тоже должны получать питание по отдельным цепям, и снова, поскольку это требует подключения к основной сети, потребуются услуги квалифицированного электрика. В этой книге не дается специализированная информация о сечениях кабелей и номиналов предохранителей, поскольку в большинстве случаев это было бы нарушением требований британских строительных норм и правил в плане работы с электросетями без соответствующих разрешений и лицензий.

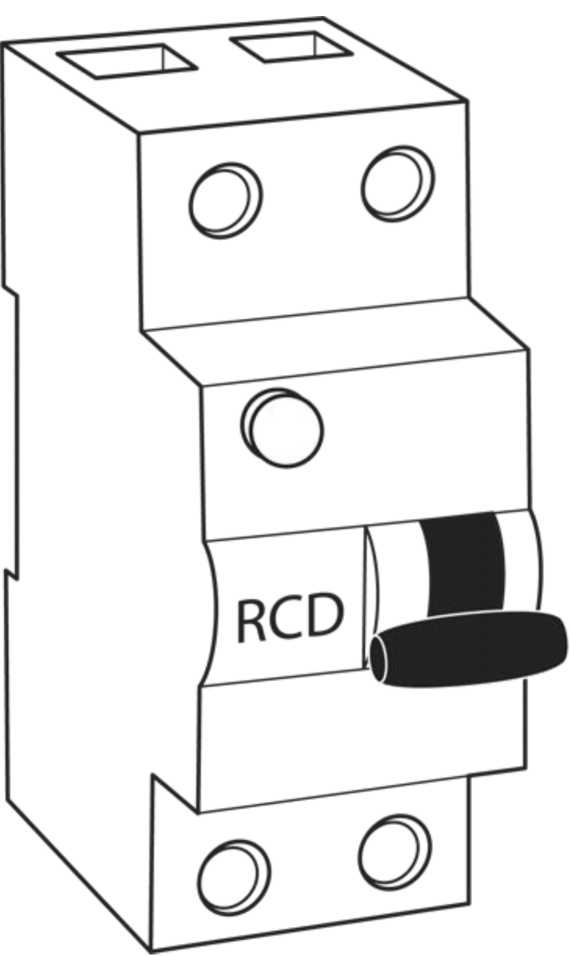

Рис. 7.5. УЗО (устройство защитного отключения).

Цепи сверхнизкого напряжения

Наконец, еще один тип электроцепей — цепи сверхнизкого напряжения, которые могут называть низковольтными цепями или цепями низкого напряжения. Освещение со сверхнизким напряжением обеспечивается галогенными лампами с вольфрамовой нитью накаливания, дающими в два-три раза больше света, чем обычные лампы такой же ваттности (мощности). Они запитываются напряжением 12 вольт — а не 230 вольт, которые требуются для традиционного освещения, — с применением (скрытого) трансформатора. С помощью такого трансформатора потребление энергии может быть снижено на величину до 60 %, хотя это станет заметно только при замене нескольких традиционных светильников. Кроме того, срок службы ламп увеличивается примерно втрое.

Галогеновые лампы устанавливаются в специальные многофасеточные зеркальные отражатели с герметично закрытой передней частью и могут безопасно использоваться в кухнях и ванных. Их называют дихроичными рефлекторами, и это означает, что основная часть вырабатываемого лампой тепла отражается назад, а не в комнату. В результате освещение получается относительно холодным.

Если вы используете сверхнизковольтное освещение для всей комнаты, то практическое правило гласит: одна 20-ваттная лампа с широким лучом на квадратный метр или одна 50-ваттная лампа на 1,5 квадратных метра. Это правило начинается в полуметре от края комнаты.

Обычно трансформаторы для сверхнизковольтного освещения ставятся в полости пола или потолка, и очень важно обеспечить им хорошую вентиляцию. Не закрывайте их изоляцией, помните, что тепло уходит назад. Ни в коем случае не располагайте трансформаторы рядом с трубами отопления. Большинство трансформаторов оснащены тепловой защитой, отключающей их в случае перегрева сердечника. Трансформатор автоматически включится снова, когда температура понизится.

Если в доме сработал автомат или предохранитель, то надо узнать почему. Возможно, перегорела лампа (см. главу 2), но, может быть, неисправен какой-то электроприбор. У электриков есть специальное оборудование для установления неисправностей, но есть некоторые простые проверки, которые вы можете сделать самостоятельно. Во-первых, убедитесь, что какие-то устройства, такие, как газонокосилка, не работали на улице и никакие кабели/провода не оказались повреждены или перерезаны.

См. проект 31 о замене предохранителя.

• Отключите цепь, в которой сработала защита/пред охранитель и, как было указано ранее, положите предохранитель в карман или оставьте записку на щитке с предупреждением «Не включать».

• Отсоедините от цепи все, что возможно, включите защиту/предохранитель и снова включите электроэнергию.

• Если цепь снова отключается, снова отключите защиту/выньте предохранитель и проверьте внутри каждой розетки и выключателя, нет ли ослабленных или отсоединившихся проводов/контактов. Обращайте внимание на черные пятна на касающихся друг друга проводах или рядом с клеммами, на незакрепленные провода и даже проводники жил. Если не можете обнаружить очевидной неисправности, вызовите электрика.

• Если при включении цепи все в порядке, то обычно это означает неисправность какого-то электроприбора, который был включен в эту цепь. Неисправный и заставил сработать защиту. По отдельности подключайте приборы к цепи и смотрите, который из них стал причиной срабатывания защиты.
