Количество розеток в одной цепи строго не ограничено, но планировать надо так, чтобы в одной мощность подключенных к ней электроприборов не превышала 3,5 кВт.

Существуют нормы на количество розеток в помещениях. В комнатах — не менее одной розетки на каждые 4 м периметра, в коридорах квартир — не менее одной розетки на каждые 10 м² площади, в кухнях квартир — не менее четырех розеток.

Скрытую проводку обычно прокладывают внутри штукатурки или в штробы (канавки) стены по вертикали и горизонтали. Расположение кабелей должно быть точно известно во избежание повреждения при сверлении отверстий, забивании гвоздей и т. п. Нельзя прокладывать скрытую проводку по диагоналям.

Один из вариантов прокладки скрытой проводки — залить кабели бетонной стяжкой пола. Кабели предварительно должны быть помещены гофрированные пластиковые трубы и фиксированы, например, скобами. Проводка под полом должна отстоять от стен на 15 см.

Открытую проводку обычно ведут в специальных пластиковых кабель-каналах либо витым проводом на изоляторах. Выбор способа определяется эстетическими соображениями.

Освещение

Освещение в доме делится на три категории: общее, рабочее и специальное.

Общее освещение обеспечивает освещенность всего помещения в целом без концентрации на какой-то части комнаты.

Рабочее освещение обеспечивает свет для конкретной задачи, такой, как шитье или чтение, когда общего освещения может быть недостаточно.

Специальное, или местное, освещение предполагает освещение определенных мест, таких, как рабочий кухонный стол под навесными полками.

Планируя освещение конкретной комнаты, разумно подумать о функциях этого помещения и что будет делаться в данной комнате. Большинству комнат потребуется общее освещение, которому с помощью выключателя-регулятора светового потока (диммера) можно придавать различную интенсивность.

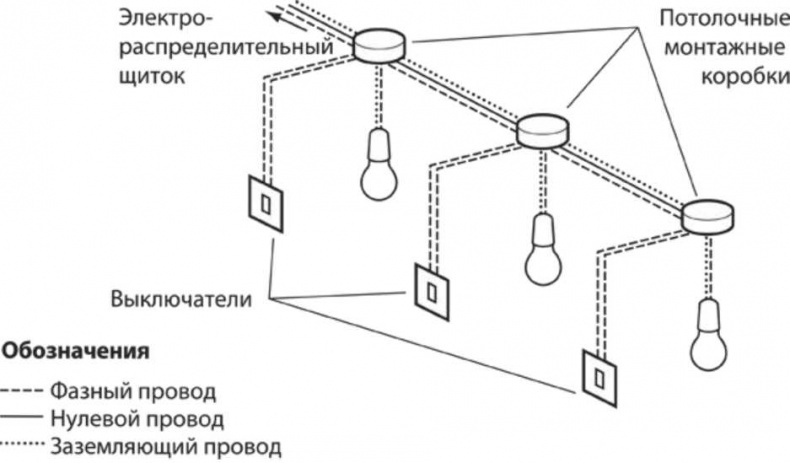

Самым распространенным типом осветительной цепи является радиальная цепь, когда кабель ведется от щитка к первому осветительному устройству через потолочную электромонтажную коробку, как показано на рис. 7.3. Выключатель этой цепи также подключается к монтажной коробке. В разрыв фазного провода на лампу ставится выключатель, поэтому провода выключателя показаны пунктиром. Когда выключатель включен, ток течет по обоим проводам. Затем кабель проходит к следующей потолочной монтажной коробке и так далее, пока все они не будут подключены.

Рис. 7.3. Радиальная цепь освещения.

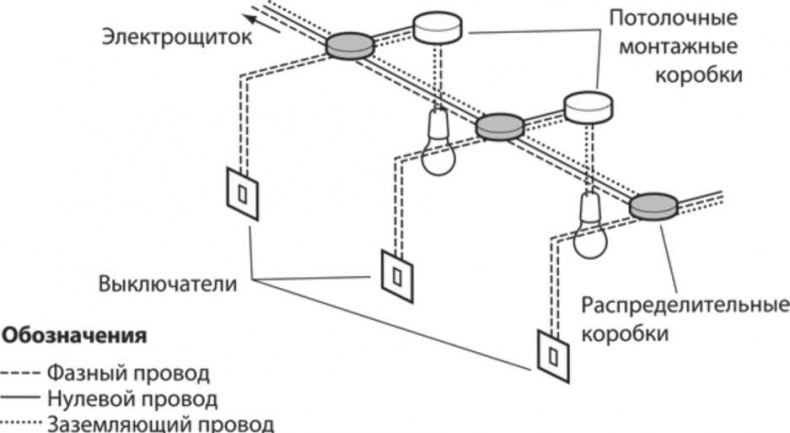

Другим типом цепи освещения является цепь с распределительными электромонтажными коробками, когда кабель цепи освещения приходит от щитка в распределительную коробку с четырьмя клеммами. Кабель следует через одну распределительную коробку к следующей, а провода к подвесному светильнику и выключателю подсоединяются к распределительной коробке. Хотя этот тип цепи освещения все еще используется, он менее удобен, чем радиальная система, где все провода можно расположить в потолочной распределительной коробке.

Рис. 7.4. Цепь с распределительными коробками.

Я заменил осветительную арматуру, и теперь она не работает

Большинство людей полагают, что замена осветительной арматуры настолько проста, что не делают заметок, куда какой провод приходил в старой арматуре. Когда они монтируют новый светильник, то полагают, что все нулевые провода идут вместе, все фазные идут вместе и все заземляющие вместе(имеются в виду цвета проводов). Это не так! Фазный провод кабеля, идущий к выключателю имеет положенный ему цвет. А к осветительному прибору, фаза от выключателя подается по голубому проводу этого кабеля. Поэтому голубой провод этого кабеля должен иметь красный кембрик (изоляционная трубка) или намотанную на него красную изоленту, но нередко такая пометка отсутствует. В случае сомнений вы можете найти дополнительную информацию по этому вопросу на сайте www. diydoctor. org.uk.

Для ванных комнат существуют строгие предписания в отношении устанавливаемой осветительной арматуры и мест ее монтажа. Эти предписания делят ванную на четыре отдельные зоны. Каждая зона связана с расположением источника воды, то есть ванна, душ, раковина и т. п. Освещению в ванных присвоен класс IP-защиты, которая показывает уровень защиты осветительной арматуры от доступа пыли и воды. Ее показатель выражается двумя цифрами, и чем выше обе части, тем лучше. Если есть сомнения о расположении какой-то осветительной арматуры, нужно проконсультироваться с квалифицированным электриком. Кухни также относятся к особым зонам со специальными предписаниями, поэтому также следует проконсультироваться у специалистов относительно расположения там светильников.

Электроприборы постоянного подсоединения к сети

В дополнение к розеткам такие электроприборы, как пристенные обогреватели и электрорадиаторы, могут быть стационарно подсоединены к сети.

Количество таких приборов не ограничивается, при условии что они подсоединяются через соединительное устройство с выключателем и предохранителем (соединитель с предохранителем). В Британии такие устройства можно видеть в большинстве домов, они используются для включения/выключения таких приборов, как посудомоечная машина или холодильник, вместо того чтобы ползать под столом в поисках розетки.

Такие соединители с предохранителем (СП) можно также использовать для защиты отдельных участков цепи при стационарном подключении, например, настенного светильника, полотенцесушителя или вытяжного вентилятора. Когда соединитель с предохранителем применяется для подсоединение прибора напрямую к сети, то провод от прибора подключается к СП через отверстие в его корпусе. Небольшое отделение для предохранителя, тоже в корпусе, содержит соответствующий прибору предохранитель. СП могут быть как с выключателем (например, для стиральной машины и т. и.), так и без выключателя (для приборов, которые могут иметь таймер или выключаться другими средствами). В России вместо СП используются кабельные выводы, к клеммам, внутри которых, подсоединяются шнуры питания электроприборов.
