• Самым распространенным размером кабеля для розеточной цепи является 2,5 мм. В такую цепь ставится автоматический выключатель на 16 А.

• Для соединения выключателей, выполняющих более одной операции, используют трехпроводной кабель с проводом заземления. Пример: светильник или светильники, которые вы можете выключать двумя выключателями. Такое часто встречается в коридорах или на лестничных площадках, где свет можно включать-выключать как на первом, так и на втором этаже.

• Термин «провод (жила)» относится к токопроводящей части кабеля. В кабеле для освещения и розеток есть фазный провод, нулевой нейтральный (нулевой рабочий) и заземляющий (нулевой защитный). В жестких кабелях жилы являются однопроволочными. В гибких кабелях, например для подключения электроплит, душа и т. д., жилы делают многопроволочными из скрученных между собой тонких проволочек. Это позволяет перемещать подключенные электроприборы не нарушая электрические контакты.

• Гибкий кабель — это провод с изолированными жилами повышенной гибкости. Он используется для подключения электроприборов.

• Есть множество других кабелей для подсоединения электроплит и т. д., но они обычно разводятся непосредственно от электрощитка, и для этого требуется работа квалифицированного электрика.

См. проект 30 о зачистке кабелей и проводов.

Плавкие предохранители встраиваются в цепь как специальное «слабое место». Если что-то в цепи пойдет не так, то предохранитель «перегорит» и оборвет прохождение электрического тока к месту его назначения, тем самым предупредив вас о проблеме. Современные автоматы и УЗО разрывают цепь своим выключателем, но прежде чем включить его снова, необходимо проверить, почему он сработал. Когда работаете с какой-то цепью, всегда отключайте подачу электроэнергии, вынимайте предохранитель, отключайте автомат или УЗО в этой цепи. Если этого не сделать, то (представим, что вы работаете на чердаке) кто-то может прийти в дом и подумать, что просто сработал автомат. Если человек включит автомат, то вы можете получить удар электротоком с непоправимыми последствиями.

Монтаж

Там, где только возможно, кабель электроснабжения монтируется в местах с максимальной защитой. Идеально подойдет полость перекрытия или пустотелой стены. В полостях со стенками из сгораемых материалов кабели можно прокладывать только в толстостенных стальных трубах. Иногда кабель приходится прокладывать в монолитных стенах, и он монтируется в вырезанную в стене борозду, или штрабу/штробу, и защищается помещенным в этот паз каналом в виде трубы (обычно из ПВХ). Канал защищает кабель, а также значительно облегчает его извлечение при необходимости.

Конец кабеля заводится в коробку, которая врезана в стену. Эта коробка называется установочной коробкой. ^[23] Затем с кабеля и его проводов (жил) срезается изоляция таким образом, чтобы оголенных концов хватило для подсоединения к соответствующим клеммам корпуса розетки/выключателя, а сам корпус крепится в коробке. Есть специальные установочные коробки для каркасных стен (автор имеет в виду каркасную стену — деревянная рама, обшитая гипсокартоном).

Где невозможно — или непрактично — делать борозды (штрабы) или поднимать половые доски, розетки, выключатели и другие установочные изделия можно поместить или установить на поверхности. Устройства поверхностного монтажа также нуждаются в защите, и это можно сделать с помощью малогабаритных кабель-каналов. Они бывают с самоклеящейся подложкой, которая облегчает их монтаж на стене или потолке. Кабель-канал может иметь разные размеры, его крышка крепится на многоразовых защелках. Британскими нормами и правилами не запрещается прокладывать эти кабель-каналы там, где вы хотите, но если вы их не используете, то есть смысл закрепить кабель в естественно защищенных местах, таких, как верх европлинтуса ^[24] или по краям наличника двери. Как бы ни было соблазнительно крепить кабель посередине этих деревянных накладных элементов, это может быть опасно, поскольку кабель подвергается риску быть поврежденным передвигаемой мебелью и даже пылесосом.

Хомуты для крепления кабелей к стене продаются в разных типоразмерах под любые габариты кабеля, и ставить их надо часто, чтобы абсолютно минимизировать возможную «слабину» или провисание кабеля.

Электричество в вашем доме используется двумя способами. Один тип цепей подает электроэнергию к розеткам, а другой — к осветительным приборам. Принцип один и тот же. Освещение может подключаться к двум или более цепям (обычно на первом и втором этажах), а розеточная цепь объединяет другие потребители энергии. Такие электроприборы, как электроплита, душ с электроподогревом и погружные водонагреватели, имеют собственные цепи питания. Распределительный щиток направляет электроэнергию через разнообразные защитные устройства к той или иной цепи.

Кабели, которые разводят электричество к комнатам от автоматических выключателей, на электрощитке организованы разными способами. Один тип цепи, используемый для розеток, называется радиальной. В радиальной цепи запитывается несколько розеток, но в отличие от кольцевой розеточной цепи (в России не используется) электроэнергия «заканчивается» на последней розетке.

Розеточные цепи

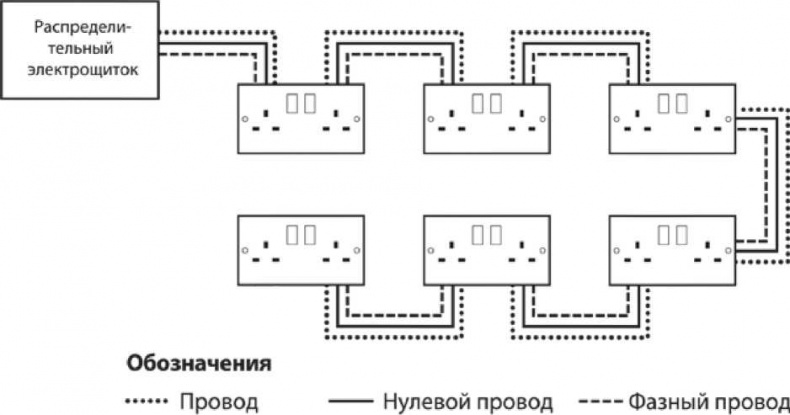

Рис. 7.2. Розеточная цепь.

Розеточная цепь (рис. 7.2) представляет собой кабель, который делает петлю по дому, подавая энергию к одной розетке, от нее к следующей и так далее. Эта цепь защищается автоматическим выключателем на 30 А, кабель с изоляцией ПВХ трехжильный, с заземляющей жилой, сечение 3*2,5 мм. Обычно дом имеет, как минимум, три розеточных цепи — одна для кухни, другая для ванной и третья для комнат. При аварийном отключении одой из цепей, наличие в доме более одной розеточной цепи в большинстве случаев позволяет получать электроэнергию из другой.
