Всеобщая история архитектуры и строительной техники. Учебник. В 3 частях. Часть 1. История архитектуры и строительной техники Древнего и античного мира

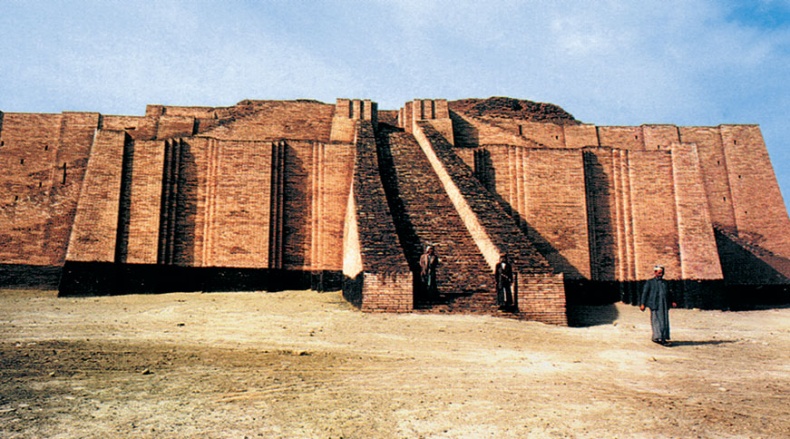

Рис. 10. Зиккурат Ура династии Ур-Намму и его сына Шульги после реставрации (Ирак)

Рис. 11. Лира из гробниц в Уре с изображением бородатого быка (Ирак)

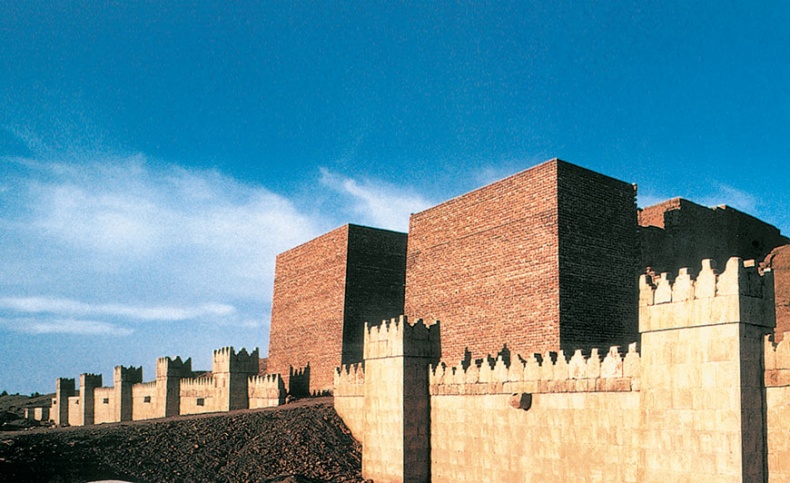

Рис. 12. Городские укрепления Ниневии. Построенные в 700–696 гг. до н. э., они состояли из внешней стены с башнями и зубцами, сложенной из известковых блоков, и внутренней – из сырцового кирпича на каменном основании (Ирак)

Рис. 13. Изображение льва, украшавшее стену Дороги процессий в Вавилоне времен Навуходоносора (Ирак)

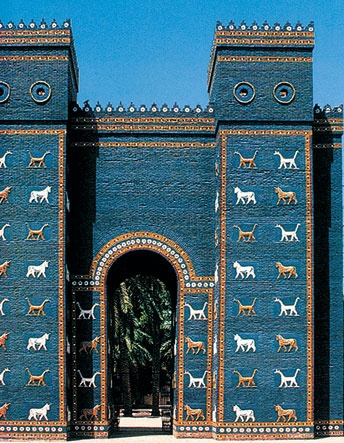

Рис. 14. Ворота Иштар, украшенные глазурованными кирпичами с рельефными изображениями быков и мушхуша, дракона Мардука. Реконструкция (Ирак)

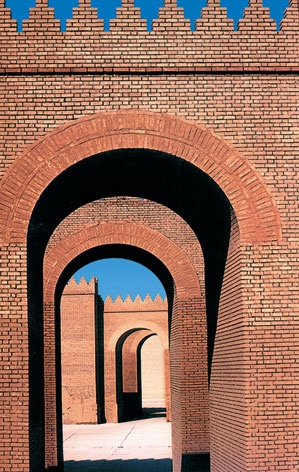

Рис. 15. Вход в Южный дворец. Современная реконструкция (Ирак)

Рис. 16. Изображение Рамсеса II в храме Хатор, посвященном его жене Нефертари в Абу-Симбеле (Египет)

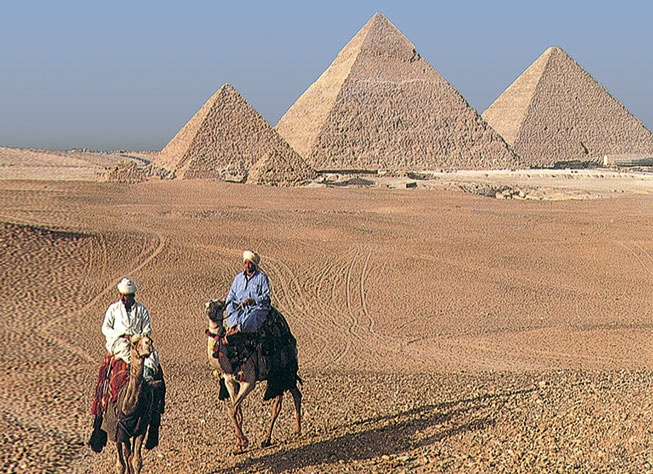

Рис. 17. Комплекс пирамид. На переднем плане пирамида Микерина. За ней пирамида Хефрена и на заднем плане пирамида Хеопса (Гиза, Египет)

Рис. 18. Фрагмент наклонной поверхности пирамиды без облицовки

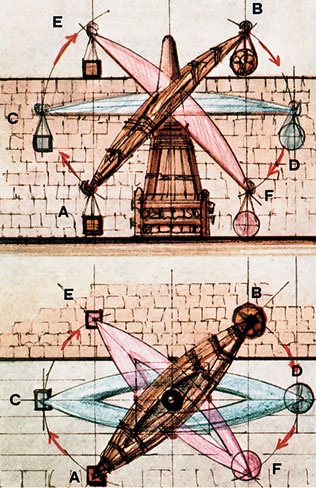

Рис. 19. Подъемная машина. Реконструкция: А – В – начальная позиция рычага; А – сцепка блока для его поднятия; В – загрузка корзины противовеса небольшими камнями; C – D – положение рычага на середине пути; E – F – положение рычага в момент доставки груза; Ε – выгрузка блока; F – разгрузка противовеса. Подъем производится с помощью деревянных рычагов и управляется снизу и сверху канатами

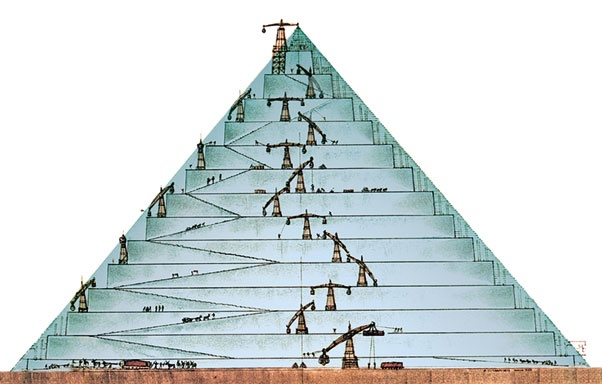

Рис. 20. Монтаж каменных блоков пирамиды с помощью подъемных машин

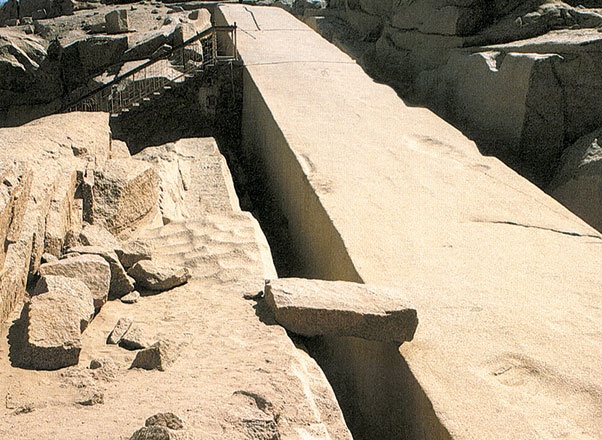

Рис. 21. Незавершенный обелиск в карьере (о. Элефантина, Египет)

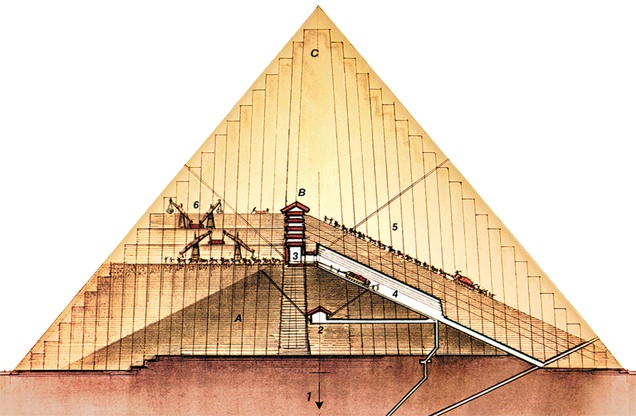

Рис. 22. Подъем гранитных монолитов до уровня 40 и 60 м: на рисунке показана пирамида (С), гипотетическая внутренняя пирамида (А) и монумент в форме Z (В); 1 – подземная погребальная камера; 2 – «камера царицы»; 3 – «камера царя»; 4 – большая галерея; 5 – подъем монолитов; 6 – установка монолитов
