Всеобщая история архитектуры и строительной техники. Учебник. В 3 частях. Часть 1. История архитектуры и строительной техники Древнего и античного мира

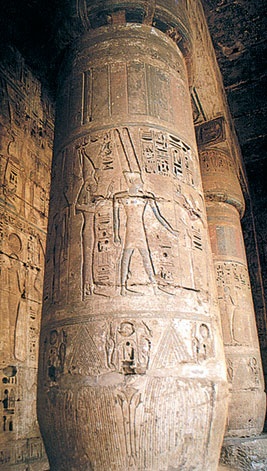

Рис. 38. Колонны храма Рамсеса III в Мединет-Абу (Египет)

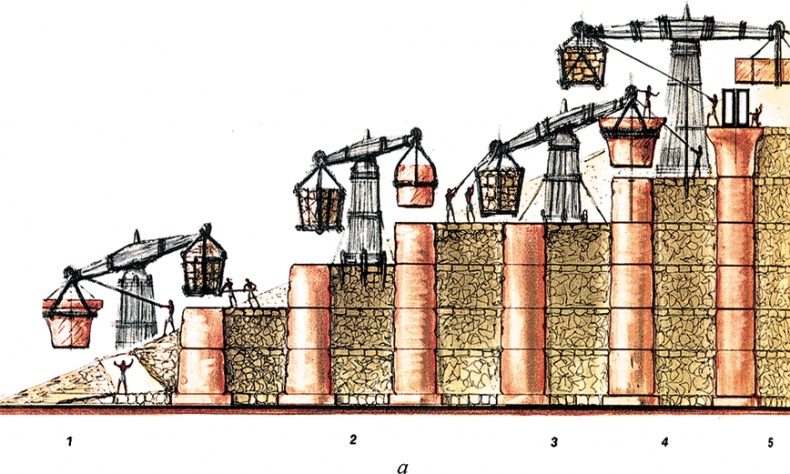

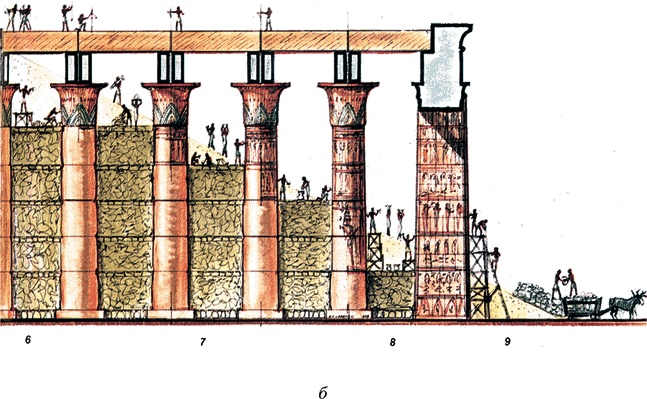

Рис. 39. Схема возведения египетского храма: а – возведение колонн; б – декорация колонн; 1 – подъемная машина, доставляющая на второй уровень грубо обтесанную капитель; 2 – подъемная машина, водружающая на конструкцию барабан колонны; 3 – подъемная машина, водружающая грубо обтесанную капитель; 4 – гигантский подъемник, устанавливающий на конструкцию монолитный элемент перекрытия; 5 – установка балок и перекрытия; 6 – отделка и роспись капителей; начало разборки заполнителя; 7 – начало отделки и росписи колонн; продолжение разборки заполнителя; 8 – завершение колонн и внешних стен храма, заполнитель разобран; 9 – окончание внешней отделки и отгрузка оставшихся материалов

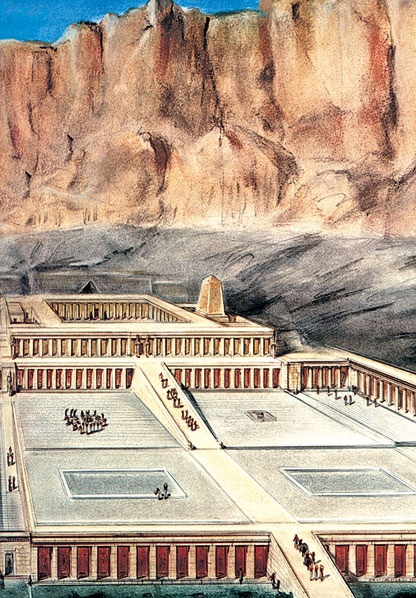

Рис. 40. Комплекс в Дейр-эль-Бахри. Реконструкция (Египет)

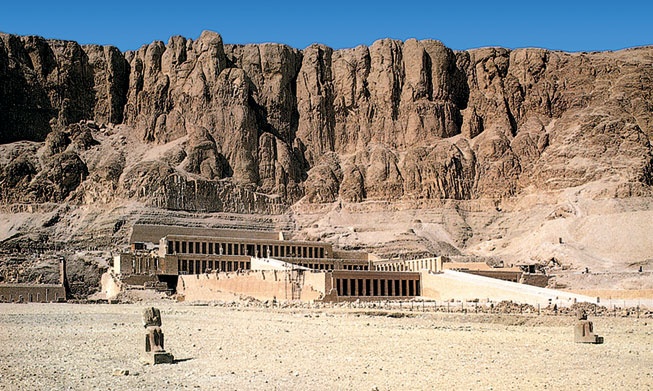

Рис. 41. Храм Хатшепсут в Дейр-эль-Бахри. Современный вид (Египет)

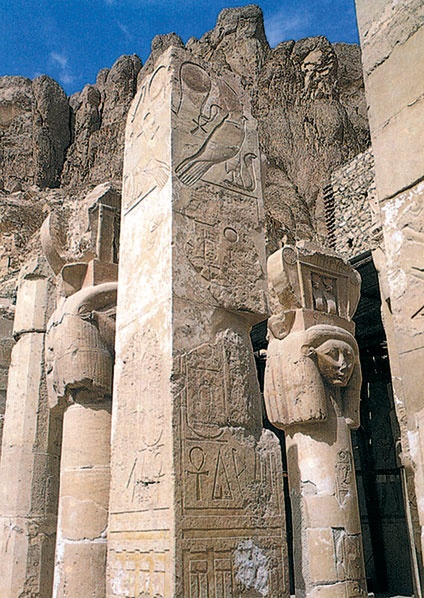

Рис. 42. Внутренние колонны храма Хатор в Дейр-эль-Бахри (Египет)

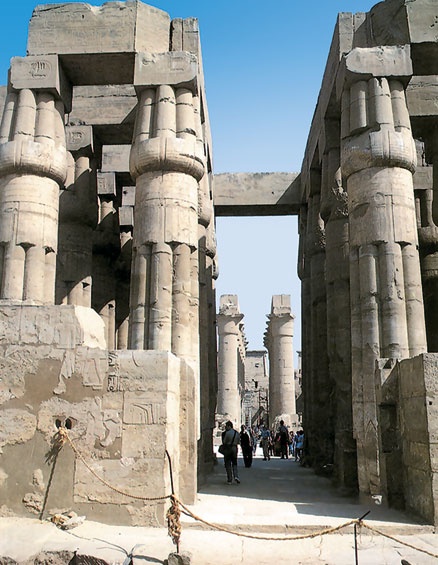

Рис. 43. Фрагмент гипостильного зала храма Амона (Луксор, Египет)

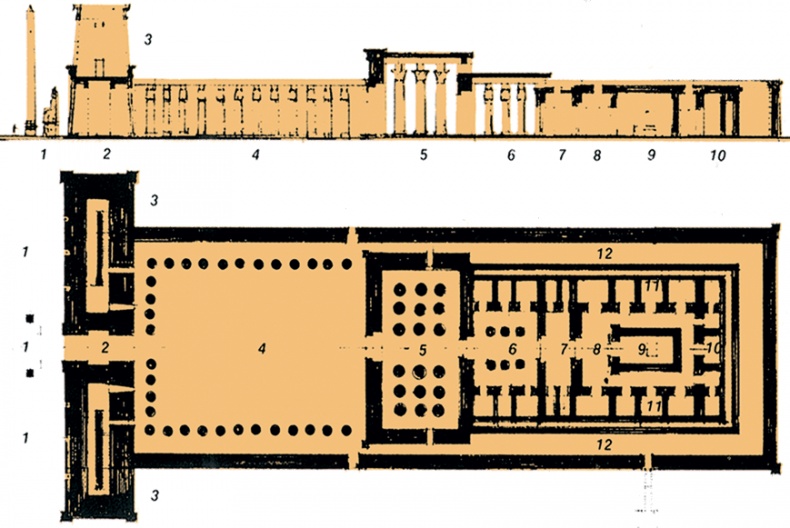

Рис. 44. План и разрез египетского храма периода Нового царства: 1 – убранство пилона: обелиски и «колоссы» на троне по бокам портала; стоящие «колоссы» и флагштоки со штандартами и ленточными флагами; 2 – большой портал с террасой наверху; 3 – массивные боковые пилоны с лестницами и помещениями на нескольких этажах; 4 – большой двор, обнесенный портиком; 5 – большой гипостильный зал; 6 – зал жертвоприношений; 7 – кладовые для даров пищи и питья; 8 – вестибюль вокруг святилища; 9 – «святая святых» с ковчегом; 10 – молельня со священной ладьей; 11 – молельни, ризницы, кельи жрецов святилища; 12 – открытый коридор между храмом и внешней стеной

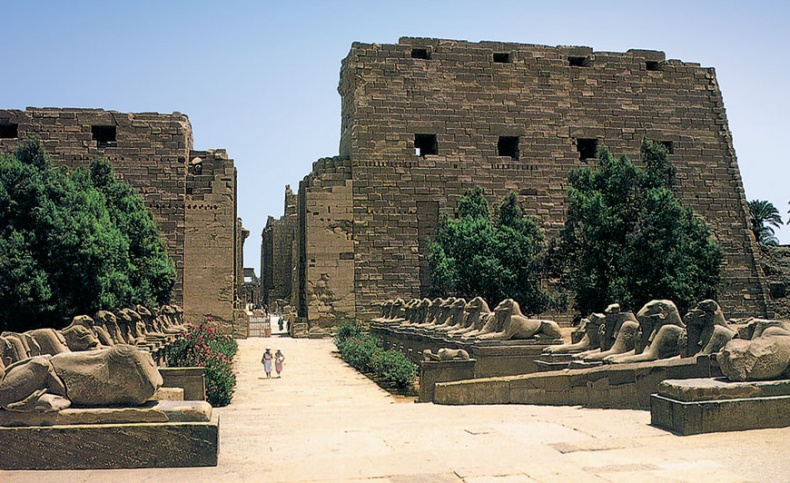

Рис. 45. Аллея сфинксов перед пилонами храма Амона (Карнак, Египет)

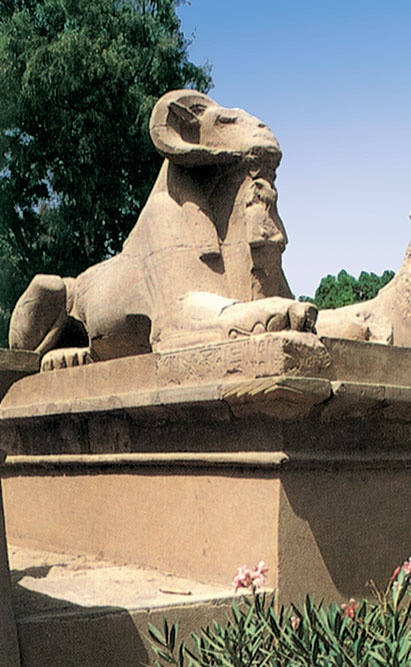

Рис. 46. Сфинкс, в лапах которого находится маленькая фигурка фараона (Египет)

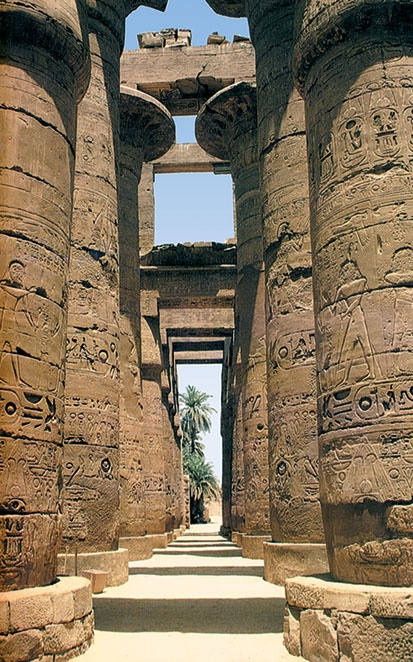

Рис. 47. Фрагмент гипостильного зала храма Амона (Карнак, Египет)

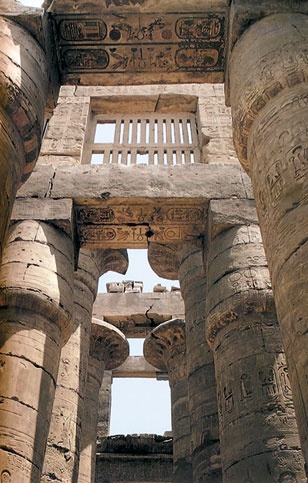

Рис. 48. Световые и вентиляционные решетки гипостильного зала в храме Амона (Карнак, Египет)

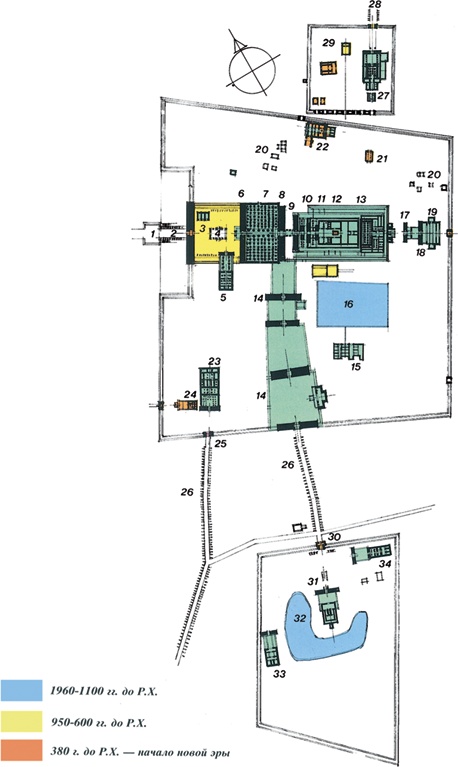

Рис. 49. Храмовый комплекс. Схема комплекса (Карнак, Египет): святилище Амона: 1 – пристань и аллея сфинксов (с головами баранов); 2 – первый пилон; 3 – малый храм Фиванской триады; 4 – павильон Тахарки; 5 – храм Рамсеса III; 6 – второй пилон; 7 – большой гипостильный зал; 8 – третий пилон; 9 – четвертый пилон; 10 – пятый пилон; 11 – шестой пилон; 12 – святилище сакральных лодок; 13 – «зал празднеств»; 14 – «южные пропилеи» (седьмой, восьмой, девятый и десятый пилоны); 15 – хранилища приношений; 16 – священное озеро; 17 – храм Тутмоса III; 18 – храм Рамсеса II; 19 – восточный портал; 20 – молельня Осириса; 21 – сокровищница Шабаки; 22 – храм Птаха; 23 – храм Хонсу; 24 – пилон храма Опета; 25 – южный портал; 26 – аллея сфинксов; святилище Монту: 27 – храм Монту и святилище Маат; 28 – северный портал и аллея сфинксов; 29 – храм Птолемеев с саисской молельней; святилище Мут: 30 – портал Птолемея II Филадельфа; 31 – храм Мут; 32 – большое священное озеро; 33 – храм Рамсеса III; 34 – храм Аменофиса III
