Таким образом, башня также была сконструирована с учетом равнопрочности всех ее деталей.

Неподвижная часть башенного погона выполнялась за одно целое с зубчатым венцом. Погон помещался в ступенчатой расточке крыши корпуса танка. Кольцо, которое приваривалось заподлицо с расточкой, увеличивало вертикальную направляющую поверхность погона.

Подвижная часть погона была приварена к днищу башни и представляла собой цилиндрический лист. Башня устанавливалась на трех тележках с двумя роликами каждая. Тележки катились по горизонтальной беговой дорожке неподвижного погона. Горизонтальные усилия воспринимались шестью двухроликовыми тележками, катящимися по вертикальной беговой дорожке неподвижного погона.

Вращение башни осуществлялось при помощи электромеханического привода, а для аварийной ситуации был предусмотрен ручной привод.

Использовались две скорости вращения башни: быстрая — 8 град./с и медленная — 4 град./с. Во время марша башня блокировалась тремя стопорами. Кроме стопоров, неподвижность башни обеспечивало специальное пневматическое устройство.

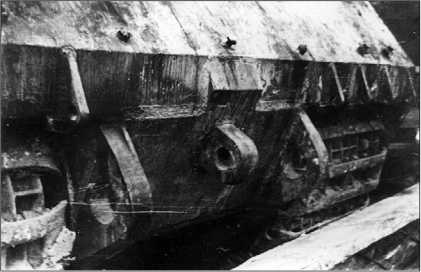

Вид соединения верхнего кормового листа с нижним.

На вращающемся полике башни были установлены стеллажи для снарядов к обеим пушкам, здесь же размещался компрессор, предназначенный для продутая ствола 128-мм орудия. Компрессор работал от электрического двигателя постоянного тока мощностью 1000 Вт и напряжением 48 В.

На крыше башни располагались два посадочных люка, два вентилятора, неподвижный броневой колпак перископического прицела, перископический прибор наблюдения командира и амбразура «устройства ближнего боя». В кормовой стенке башни имелся люк для загрузки боеприпасов, в крышке которого имелась бойница для стрельбы из личного оружия.

Завершая описание конструкций корпуса и башни, несколько слов необходимо сказать о качестве брони. Все броневые детали имели различную твердость. Так, детали толщиной до 50 мм подвергались термообработке на высокую твердость, толщиной 160 мм обрабатывались на среднюю и пониженную твердость, а броневые листы внутренних бортов корпуса толщиной 80 мм — на низкую твердость. Броневые детали толщиной 185–210 мм также обрабатывались на низкую твердость.

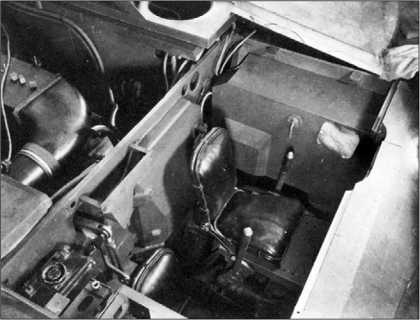

Вид на отделение управления. Справа от сиденья механика-водителя установлено сиденье радиста.

Что касается химического состава, то катаную броню танка «Маус» можно разделить на четыре группы. Для листов толщиной 50 мм применялась хромоникелевая броня с повышенным содержанием марганца. Для 65-мм листов использовалась хромомарганцевая броня с 0,5 % содержания никеля, для 80-мм — хромоникелемолибденовая с повышенным содержанием марганца и хрома. И, наконец, для четвертой группы бронелистов с толщинами 200–210 мм применялась хромоникелемолибденовая броня, причем процент хрома и никеля в сравнении с листами меньшей толщины был увеличен до 0,8–2 %. Литая броня также имела два варианта состава. Для деталей небольшой толщины применялась хромоникелемолибденовая броня с повышенным содержанием марганца, а для деталей толщиной 220 мм — хромникелевая с содержанием никеля свыше 30 %.

Необходимо отметить, что во всех видах марках брони содержанием углерода было повышенным и находилось в пределах 0,3–0,45 %. Кроме того, для «Мауса» была характерна и общая в тот период для германского танкостроения тенденция замены легирующих элементов молибдена и никеля другими элементами — хромом, марганцем и кремнием.

ВООРУЖЕНИЕ. На танке устанавливались 128-мм и 75-мм спаренные танковые пушки и 7,92- мм пулемет MG42 (еще один пулемет укладывался в танке).

В башне спаренная установка пушек была смонтирована в специальной раме. Бронировка качающейся части пушек выполнялась литой и крепилась к общей люльке болтами.

128-мм пушка, разработанная фирмой Krupp, имела длину ствола 55 калибров (7020 мм). Начальная скорость бронебойного снаряда составляла 920 м/с. Затвор — клиновой, горизонтальный, имел 74 автоматики, то есть открывание затвора и экстрактирование гильзы производилось вручную, а после досылания снаряда и заряда затвор закрывался автоматически. Противооткатные устройства располагались над стволом орудия. Наибольшая дальность стрельбы осколочно- фугасным снарядом достигала 12,5 км.

Пушка KwK 44 отличалась от 128-мм зенитной пушки Flak 40 раздельно-гильзовым заряжанием. В тесной башне танка с длинным и тяжелым «унитаром» было не развернуться. Для ускорения процесса заряжания в состав экипажа «Мауса» входило два заряжающих: в то время как один досылал в камору снаряд, другой подавал гильзу с зарядом. Тем не менее скорострельность 128-мм пушки не превышала 2–3 выстр./мин.

Боекомплект пушки состоял из 61 (по другим данным — 68) выстрела, из которых 25 размещались в башне, а 36 (по другим данным — 43) — в корпусе танка.

75-мм пушка была идентична по конструкции 75-мм пушке KwK 37. Основное ее отличие состояло в увеличенной до 36,6 калибра длине ствола и нижнем размещении тормоза отката. Затвор — клиновой вертикальный, спуск — электромеханический. Боекомплект к пушке состоял из 200 выстрелов с бронебойными и осколочно-фугасными снарядами. 50 выстрелов размещалось в башне, 150 — корпусе танка.

7,92-мм пулемет MG42 был установлен в лобовой части башни, слева от 128-мм пушки, и имел независимые от пушек углы наведения. Боекомплект пулеметов состоял из 1000 патронов в четырех патронных коробках.

В качестве вспомогательного вооружения танк оснащался «устройством ближнего боя» (Nahkampfgerat) — мортир кой калибра 26 мм, в боекомплект которой входили дымовые, осколочные и осколочно-зажигательные снаряды. Мортирка располагалась в правой части крыши башни.

Танк «Маус» оснащался перископическим прицелом TWZF1, который устанавливался слева от 128-мм пушки. Головка прицела защищалась неподвижным бронированным колпаком. Соединение прицела с левой цапфой 128-мм пушки осуществлялось с помощью тяги параллелограмного механизма. Углы наведения по вертикали колебались в пределах от -7° до +23°. Наведение в горизонтальной плоскости осуществлялось поворотом башни.

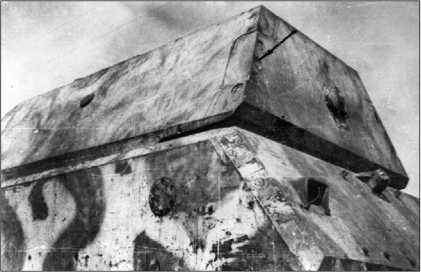

Вид соединения кормового листа башни с левым бортовым листом. Стрелкой указан штифт.

По проекту определение дистанции до цели должно было производиться командиром танка с помощью горизонтально-базного стереоскопического дальномера с базой 1,2 м. Однако, судя по всему, такой дальномер установлен не был. Левое отверстие в крыше башни, предназначенное для выхода объективной головки дальномера, заварено, в правом был установлен перископический прибор наблюдения. Если учесть, что в Германии к 1945 году было разработано только два типа горизонтально-базных танковых дальномеров с базами 1,6 и 1,32 м, то вообще непонятно, какой дальномер должен был устанавливаться на «Маус».
