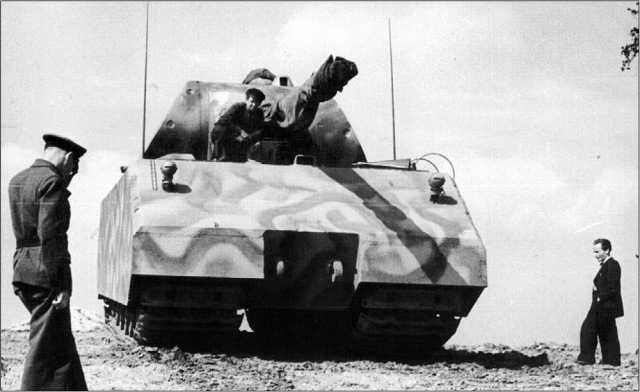

«Маус» 205/2 во время испытаний. Лето 1944 года.

ХОДОВАЯ ЧАСТЬ. Все элементы ходовой части размещались между основными бортовыми листами корпуса и фальшбортами. Фальшборт являлся не только броневой защитой ходовой части, но и опорой для крепления узлов и агрегатов гусеничного движителя и подвески.

Каждая гусеница танка состояла из 56 цельных и 56 составных траков, чередовавшихся между собой. Цельный трак представлял собой отливку с гладкой внутренней поверхностью, на которой имелся направляющий гребень. С каждой стороны трака были отлиты семь симметрично расположенных проушин. Составной трак состоял из трех литых частей, крайние из которых были взаимозаменяемы. Траки отливались из марганцовистой стали и подвергались термической обработке — закалке и отпуску.

Соединение траков осуществлялось пальцами, изготовленными из катаной углеродистой стали с последующей поверхностной закалкой токами высокой частоты.

Масса как цельного, так и составного трака с пальцем составляла 127,7 кг. Общая масса гусеницы — 14 302 кг.

Зацепление — цевочное. Ведущие колеса монтировались между двумя ступенями планетарных бортовых редукторов. Корпус ведущего колеса состоял из двух половин, соединенных между собой четырьмя болтами. Зубчатые венцы, по 17 зубьев в каждом, выполнялись съемными и крепились болтами к фланцам корпуса ведущего колеса.

Корпус направляющего колеса представлял собой фасонную отливку, выполненную за одно целое с двумя ободами. Механизм натяжения винтового типа без кривошипного механизма. Масса направляющего колеса в сборе с механизмом натяжения гусеницы составляла 1750 кг.

Корпус танка был подвешен на 12 блоках — по шесть на борт. В каждый блок входили две тележки, расположенные параллельно и повернутые относительно друг друга на 180°. Каждая пара тележек монтировалась на одном кронштейне коробчатого сечения, который крепился с одной стороны к фальшборту, а с другой — к бортовому листу корпуса. Двухрядное расположение тележек было обусловлено стремлением конструкторов увеличить число опорных катков и тем самым уменьшить нагрузку на каждый из них.

Тележка подвески имела два опорных катка, кинематически связанных между собой двумя балансирами. Верхний балансир представлял собой фасонную полую отливку и шарнирно крепился к кронштейну подвески с помощью пальца. К нижнему литому балансиру крепились оба опорных катка. Упругими элементами каждой тележки являлись коническая буферная пружина и резиновая подушка.

Все опорные катки имели одинаковую конструкцию. Внутренняя амортизация опорного катка обеспечивалась двумя резиновыми кольцами, зажатыми между литым ободом Т-образного сечения и двумя стальными дисками. Масса опорного катка составляла 110 кг.

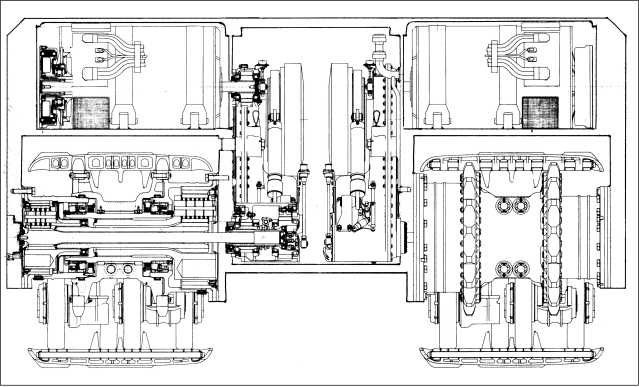

Поперечный разрез по кормовому отсеку трансмиссионного отделения.

ОБОРУДОВАНИЕ ПОДВОДНОГО ВОЖДЕНИЯ. Танк «Маус» был оснащен оборудованием подводного вождения, обеспечивавшем ему преодоление по дну водных преград глубиной до 8 м с продолжительностью пребывания под водой до 45 мин. Судя по всему, немецкие специалисты трезво оценивали способность движения 180-тонного танка по мостам — такую нагрузку не выдержал бы ни один капитальный мост, не говоря уже о наплавных.

Для обеспечения надежной герметичности танка при движении под водой все отверстия и их крышки имели прокладки особой конструкции, способные выдержать давление воды до 1 кГс/см². Герметичность стыка между маской спаренной установки пушек и башней осуществлялась путем затяжки семи болтов крепления бронировки и резиновой прокладкой, устанавливавшейся по периметру ее внутренней стороны. При отпускании болтов маска возвращалась в исходное положение с помощью двух цилиндрических пружин, надетых на стволы пушек между люлькой и маской.

Герметичность стыка корпуса и башни танка обеспечивалась конструкцией опоры башни. Перед преодолением водной преграды башня при помощи червячных приводов, поднимавших вертикальные тележки, опускалась на погон и за счет своей большой массы плотно прижимала установленную по периметру погона резиновую прокладку, чем и достигалась герметичность стыка.

Металлическая составная воздухопитающая труба устанавливалась на люк механика-водителя и дополнительно крепилась стальными растяжками. Выхлопные газы выбрасывались в воду через установленные на выхлопных трубах обратные клапаны.

ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ. Силовая установка танка снабжалась автоматической противопожарной системой. Для тушения огня использовался сжатый углекислый газ, хранившийся под давлением 190 атм. в двух баллонах. Всего в баллонах находилось 3000 л газа.

Если температура в силовом отделении превышала 160°, то срабатывала автоматика. Сначала опорожнялся первый баллон, а затем и второй. В случае поломки автоматической системы открыть баллоны можно было вручную. От баллонов газ подавался по стальным трубам диаметром 10 мм к выпускным соплам диаметром 3 мм.

На приборных досках у места механика-водителя и радиста были установлены контрольные лампочки, сигнализировавшие о пожаре в моторном отделении.

* * *

Предлагаемое читателю описание конструкции танка «Маус» в основном составлено по материалам отчета НИБТПолигона ГБТУ ВС «Сверхтяжелый немецкий танк «Maus». В связи с этим будет не лишним привести здесь точку зрения советских специалистов об этой машине. Поскольку отчет касался только конструкции танка (никакие испытания не проводились по причине отсутствия ряда узлов и агрегатов), то и выводы затрагивают только этот аспект. Не лишним будет напомнить также, что стилистика и орфография документа оставлены без изменений.

«Немецкий танк Maus по своему весу и габаритам является первым в мировом танкостроении образцом сверхтяжелого танка и представляет интерес как по самой идее, так и по конструктивному выполнению основных узлов и агрегатов.

К характерным особенностям танка Maus относятся:

I. По компоновке и общему устройству.

1. Компоновка танка отличается от обычно принятой на современных образцах, главным образом расположением силовой установки.

Двигатель расположен за отделением управления в общем колодце с блоком генераторов. Такое размещение силовой установки стеснило доступ к основным агрегатам ее, усложнило монтажно-демонтажные работы и привело к смещению боевого отделения ближе к кормовой части танка.

Другие отделения танка расположены по общепринятой схеме для танков с задним расположением трансмиссии.

2. Объемы отделений управления, боевого и трансмиссионного обеспечивают удобство работы экипажа и необходимый доступ к агрегатам, расположенным внутри корпуса.

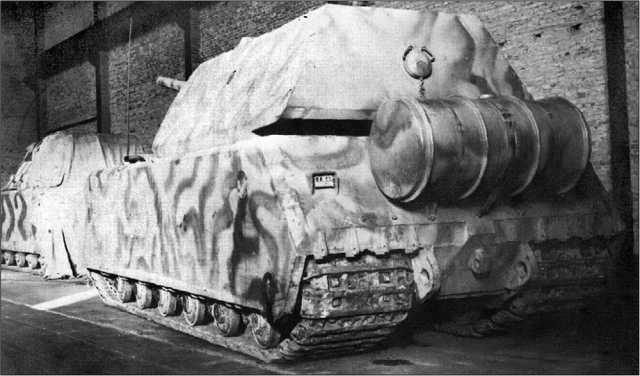

Оба опытных образца на хранении в Куммерсдорфе. 1945 год.
