Гусеницы шириной 1000 мм разработала и изготовила фирма Adler. Однако танк, оснащенный этими гусеницами, не вписывался в габариты железнодорожной платформы. Поэтому, как и для «Тигра», были разработаны более узкие транспортные гусеницы шириной 550 мм. Помимо этого, на время перевозки по железной дороге с танка должны были сниматься бронелисты, защищавшие шасси и гусеницы.

Компоновка танка была стандартной для германского танкостроения — с передним расположением трансмиссии. Лобовой лист корпуса имел толщину 200 мм, борта — 120 мм и корма — 150 мм.

Башня по конструкции была аналогична башне танка «Маус», но в ее бортах имелись амбразуры для стрельбы из штурмовых винтовок МР44. В башне планировалось установить 150-мм или 174-мм пушку, спаренную с 75-мм орудием. В 50-тонной башне планировалось разместить 32 выстрела главного калибра, что было, скорее всего, не реально, так как в 51-тонной башне «Мауса» поместились только 24 128-мм выстрела.

В апреле 1945 года Зеннелагер был занят английскими войсками. Союзникам достались незаконченное сборкой шасси и многие другие детали танка, которые в июне были вывезены в Великобританию.

Сверхтяжелый танк «Маус» представлял собой боевую гусеничную машину с вращающейся башней. Корпус танка поперечными перегородками был разделен на четыре отделения: управления, моторное, боевое и трансмиссионное.

Отделение управления располагалось в носовой части корпуса. В нем размещались сиденья механика-водителя (слева) и радиста (справа), приводы управления, контрольные приборы, коммутационная аппаратура, радиостанция и баллоны огнетушителей. Перед сиденьем радиста, в днище корпуса, имелся люк запасного выхода. В нишах бортов носовой части корпуса располагались два топливных бака общей емкостью 1560 л. В крыше корпуса над сиденьями механика-водителя и радиста имелся посадочный люк, закрывавшийся броневой крышкой. Перед люком был установлен перископический прибор наблюдения с броневым ограждением.

Моторное отделение располагалось за отделением управления. В его центральном колодце размещался двигатель, а в нишах бортов — водяные и масляные радиаторы, вентиляторы системы охлаждения, выхлопные коллекторы (по два на борт) и масляный бак.

Боевое отделение располагалось за моторным в средней части корпуса танка. В боевом отделении размещались большая часть боекомплекта, агрегат для подзарядки аккумуляторных батарей и питания мотора поворота башни. В центральном колодце под полом боевого отделения были установлены одноступенчатый редуктор и блок главных и вспомогательных генераторов.

Над боевым отделением на роликовой опоре устанавливалась башня. В ней размещались сиденья командира танка, наводчика и заряжающих, спаренная установка пушек, пулемет, приборы наблюдения и прицеливания, механизмы поворота башни с электромеханическим и ручным приводом и оставшаяся часть боекомплекта. В крыше башни имелись два люка-лаза.

Трансмиссионное отделение располагалось в кормовой части корпуса танка. В нем размещались тяговые электромоторы и промежуточные редукторы.

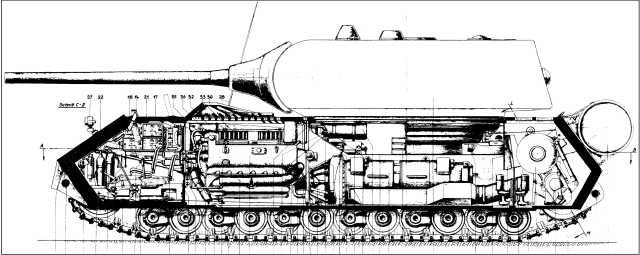

Компоновка танка «Маус» (продольный разрез по корпусу).

КОРПУС танка сваривался из катаных броневых листов, обработанных на среднюю твердость.

Лобовые и кормовые броневые листы располагались под углами 35°-55° к вертикали. В отличие от других немецких тяжелых танков, в лобовых и кормовых листах «Мауса» не имелось люков, смотровых приборов и пулеметных установок, снижавших снарядостойкость.

Бортовые броневые листы располагались вертикально и выполнялись сплошными. Толщина бортового листа была не одинаковой: верхний пояс борта имел толщину 185 мм, а в нижней части бортовой лист на высоте 780 мм был выструган до толщины 105 мм. Нижняя часть борта предназначалась для крепления поддерживающих катков, а также использовалась для защиты ходовой части, играя роль фальшборта. Спереди гусеницы частично защищались броневыми козырьками толщиной 100 мм.

Крыша корпуса выполнялась съемной. Она состояла из отдельных броневых листов толщиной от 50 мм в подбашенной зоне до 105 мм над отделением управления. Для защиты башни от заклинивания при попаданиях снарядов к крыше корпуса приваривались две отражательные планки толщиной 60 мм.

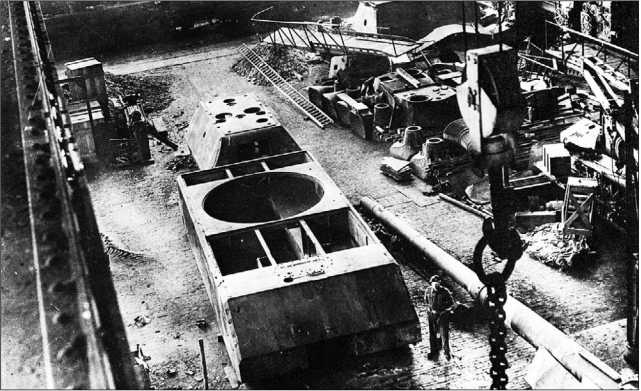

Корпус и башня танка «Маус», захваченные союзниками в сборочном цеху завода фирмы Krupp в Эссене. 1945 год.

Днище корпуса в передней части имело толщину 105 мм, остальная часть днища — 55 мм. Надгусеничные листы и внутренние борта имели толщину соответственно 40 и 80 мм.

Даже поверхностный анализ распределения толщин броневых листов свидетельствует о стремлении конструкторов создать равнопрочный по снарядостойкости бронекорпус. Соотношение между толщиной брони лобовых и бортовых листов у немецких тяжелых танков составляло 0,5–0,6, а у «Мауса» оно достигало 0,925. Кроме того, усиление передних частей днища и крыши корпуса значительно влияло на равнопрочность корпуса в целом.

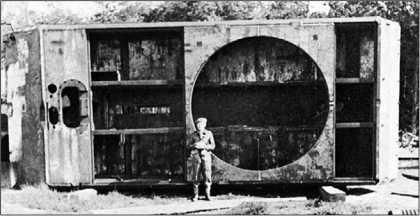

Английский офицер на фоне бронекорпуса танка «Маус». Хорошо видна конструкция корпуса, разделенного продольными переборками на центральные колодцы и ниши бортов.

Все соединения основных броневых деталей корпуса были выполнены в шип. Для увеличения конструктивной прочности шиповых соединений в их стыки были введены цилиндрические штифты. Штифт представлял собой двойной валик диаметром 50–80 мм, который вставлялся в отверстие, высверленное в стыках броневых листов. Отверстие высверливалось так, чтобы его ось располагалась в плоскости граней шипа соединяемых листов. Без штифта незаваренное шиповое соединение являлось разъемным. При применении в соединении двух перпендикулярно расположенных штифтов оно становится неразъемным еще до окончательной сварки. После сварки штифтовые соединения разгружают сварные швы. Штифты вставлялись заподлицо с поверхностью соединявшихся бронелистов и приваривались к ним по периметру основания. Кроме соединения верхнего лобового листа с нижним, штифтами соединены также борта корпуса с верхним лобовым и кормовым листами. Соединение кормовых листов между собой выполнено в косой шип без штифтов. Соединения остальных броневых деталей (части крыши, днище, надгусеничные листы и т. п.) выполнялись в четверть, встык или внахлест с применением двухсторонней сварки.

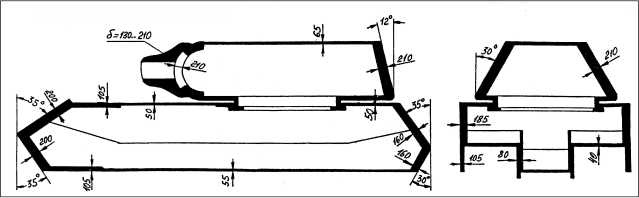

Схема бронирования танка «Маус».

БАШНЯ танка сваривалась из катаных листов и литых деталей из гомогенной брони средней твердости. Лобовая часть башни — литая, цилиндрической формы толщиной около 220 мм. Бортовые и кормовые листы — плоские, катаные, толщиной 210 мм. Бортовые листы расположены под углом 30° к вертикали, кормовой — 15°. Лист крыши башни имел толщину 65 мм. Соединение броневых деталей башни выполнялось в шип с применением штифтов, несколько отличавшихся от штифтов в шиповых соединениях корпуса.
