Через год был готов окончательный проект. Самолёты для кругосветного перелёта должны были иметь следующие данные: длина — 12,5 м, размах — 21,5 м, вес пустого — 2500 кг, полётный вес — 4620 кг, крейсерская скорость — 245 км/ч, нормальная дальность полёта — 3700 км, дальность в перегрузочном варианте (с 3000 кг топлива) — 7500 км, потолок — 5000 м. Началось изготовление опытного крыла для статических испытаний. Однако построить самолёты в срок не удавалось. И это неудивительно: всё КБ Григоровича в МАИ состояло из шести конструкторов и пяти чертёжников, а производственной базы по существу не было.

К этому времени Осоавиахим уже перевёл МАИ 350 тыс. рублей. Комиссия, летом 1933 г. проверявшая состояние работ, пришла к выводу, что часть этих средств потрачена не по назначению. «Незаконно израсходованные деньги на строительство квартир вернуть Осоавиахиму, а несгораемый шкаф и автомобиль считать собственностью Осоавиахима», — говорится в заключении комиссии ^[134].

Другим, более важным решением, стал вывод о необходимости изменения задания на более реальное для МАИ. В новом договоре (июнь 1933 г.) речь шла о постройке только одного самолёта, меньших размеров, о кругосветном перелёте уже не упоминалось. «В целях скорейшего и бесперебойного строительства самолёта МАИ обязуется пополнить имеющееся конструкторское бюро инженерно-техническими работниками, профессурой и аспирантами», — отмечалось в договоре ^[135].

Машина должна была быть готова к началу 1934 г. Затраты на завершение работ определили в 550 тыс. рублей, финансирование взяло на себя Главное управление ГВФ, затем — Главное управление авиационной промышленности.

Григорович так сформулировал назначение строящейся машины: «установление рекорда дальности полёта самолёта советской конструкции с советским мотором на основе покрытия большой дальности полёта при минимальном времени пребывания в воздухе с одновременным освоением в производстве и испытании новых элементов конструкции из нержавеющей стали по принципу применения электросварки» ^[136]. Таким образом, самолёт предназначался для установления скоростного рекорда дальности, с прицелом на использование этих наработок при создании дальнего бомбардировщика.

В расширенное конструкторское бюро вошли студенты П.Д. Грушин, М.М. Пашинин, Л.П. Курбала, В.А. Федулов, А.П. Щекин и другие. Расчёты на прочность выполнил В.Д. Яровицкий. С появлением в МАИ учебно-производственных мастерских изготовлением самолёта руководил С.М. Беляйкин.

«ОСО-МАИ» представлял собой одномоторный низкоплан с трапециевидным крылом однолонжеронной конструкции. Относительная толщина профиля была 16 %. В крыле размещались топливные баки. Крыло — свободнонесущей схемы, горизонтальное оперение — с подкосами. Фюзеляж — полумонокок овального сечения, с двухместной кабиной, закрытой общим фонарём. Кресла пилотов имели откидные спинки и были оборудованы таким образом, чтобы экипаж мог отдыхать в полёте. Посадка в самолёт осуществлялась через дверцы в фонаре. При необходимости экипаж мог быть увеличен до трёх человек — для этого за кабиной оборудовали небольшой отсек с иллюминаторами в боковых стенках фюзеляжа.

При изготовлении каркаса планера использовали опыт постройки «Сталь-2» А.И. Путилова. Основным материалом служила сталь «Энерж-6», из дюраля были только капот двигателя, элероны и хвостовое оперение. Рулевые поверхности имели полотняную обшивку. Винт — деревянный. Практически вся конструкция фюзеляжа, крыла и оперения из катаных листовых профилей была соединена точечной и роликовой электросваркой, обшивка крыла и фюзеляжа сделана из листа толщиной 0,2–0,3 мм с частыми отбортовками (рифтами или зигами) с шагом 80 мм. В.Б. Шавров пишет, что тонкая стальная обшивка образовывала многочисленные мелкие неровности на поверхности фюзеляжа ^[137].

Силовая установка — двигатель М-34Р с номинальной мощностью 750 л. с. Ранее он экспонировался на выставке, поэтому отличался особой тщательностью отделки (возможно, первоначально это был макетный вариант, полученный для проведения увязочных работ по винтомоторной группе).

Участники строительства «Сталь-МАИ».

Шасси состояло из двух подкрыльевых опор с масляно-пневматической амортизацией и хвостового костыля. По замыслу основные стойки убирались в крыло при помощи ручного привода, однако на практике самолёт оборудовали неубираемым шасси.

В соответствии с принятыми правилами летом 1933 г. НИИ ВВС подготовил технические требования для военной модификации. Такой вариант разрабатывался и был утвержден 15 октября 1933 г. Главным конструктором Д.П. Григоровичем и инженером П.М. Крейсоном. Предусматривалась установка пулемётов ШКАС (один — для стрельбы вперед через винт, второй — для стрельбы назад-вверх) и крыльевых держателей для бомб весом до 500 кг.

В то время, когда самолёт ещё строился, Григорович переключился на другие работы, в частности на создание истребителей с динамо-реактивными пушками Курчевского, поэтому техническое руководство созданием стального самолёта МАИ перешло к П.Д. Грушину. К концу 1933 г. в институте окончательно оформилось конструкторское бюро, которое получило официальное наименование ОКБ-1 и в дальнейшем функционировало как полноценное проектное подразделение во главе с главным конструктором Грушиным.

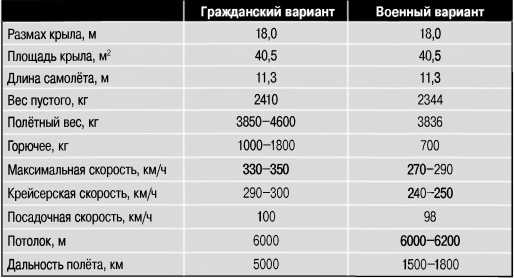

Расчётные характеристики «Сталь-МАИ» в гражданском (рекордном) и военном вариантах. ^[138]

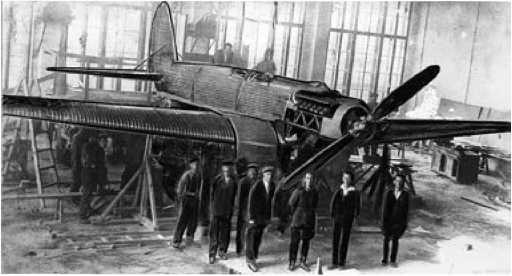

Самолёт в цехе учебно-производственных мастерских МАИ.

Самолёт изготовили в мастерских института летом 1934 года. В журнале «Самолёт» № 11 за 1934 г. сообщалось: «19 сентября состоялись лётные испытания самолёта Сталь-МАИ имени Алксниса. Испытывающий самолёт лётчик Ю.М. Пионтковский отмечает прекрасный взлёт самолёта и хорошую устойчивость в воздухе».

Затем три полёта выполнил лётчик-испытатель НИИ ВВС И.Ф. Козлов. 4 октября 1934 г. при совершении пятого по счету полёта произошла авария на Центральном аэродроме. В этот день подняться на «Сталь-МАИ» готовились испытатель Пионтковский и главный конструктор Грушин. Причиной аварии послужила банальная ошибка пилота, не переключившего бензокран на питание из основного бака. На взлёте двигатель остановился, и машина врезалась в кучу песка. В результате были повреждены силовые элементы носовой части фюзеляжа в районе двигателя, моторама, шасси, стыковые узлы крыла ^[139].
