Проведены статические испытания всех агрегатов (фюзеляжа, хвостового оперения, подмоторной рамы, шасси), кроме крыла. Статические испытания крыла задерживаются из-за неготовности последнего по причине неполучения хромомолибденовых труб и нержавеющей стали.

Не дожидаясь окончания статических испытаний самолёта Сталь-6 гоночный уже выпущен в производство и на сегодня готовность его следующая: фюзеляж — на 80 %, хвостовое оперение — на 90 %, управление — на 90 %, моторная установка — на 60 %. Крылья ещё не начаты опять-таки из-за недостатка труб и нержавеющей стали.

…Если хромомолибденовые трубы и нержавеющая сталь будут получены до конца января 1933 года, Бартини обещает выпустить этот гоночный Сталь-6 к 1 мая 1933 года. Военный вариант — в эскизном проекте под мотор М-22 и Кертис-Конкверор будет предъявлен для рассмотрения Научно-испытательному институту 5 января 1933 года.

Расчетные данные военного варианта под М-22 или Кертис-Конкверор следующие: скорость — 360 км/час, нагрузка — 2 пулемета по 750 патронов каждый ПВ-1 или ШКАС с соответствующим увеличением патрон до 1000 штук на каждый, радиус действия — 2,5 часа» ^[113].

К Первомаю построить «Сталь-6» не успели. 9 июля 1933 г. начальник СНИИ ГВФ Ривадин рапортовал начальству: «Доношу, что сего числа в 6 часов утра самолёт „С-6“ выведен на аэродром. Производятся подготовительные работы к пуску в полёт» ^[114].

«Сталь-6» был свободнонесущим монопланом очень обтекаемой формы. Силовой каркас крыла, фюзеляжа и оперения — из стальных труб. Для снижения веса лонжероны крыла в виде пучка сваренных между собой хромомолибденовых труб сужались к концам за счёт постепенного уменьшения их числа: передний лонжерон у основания имел семь труб, затем пять, затем три, и на конце — одну. Задний лонжерон имел аналогичную конструкцию, но начинался с пяти труб. Внутренние раскосы и ферменные нервюры крыла и оперения крыла были из нержавеющей стали и крепились к лонжеронам точечной электросваркой.

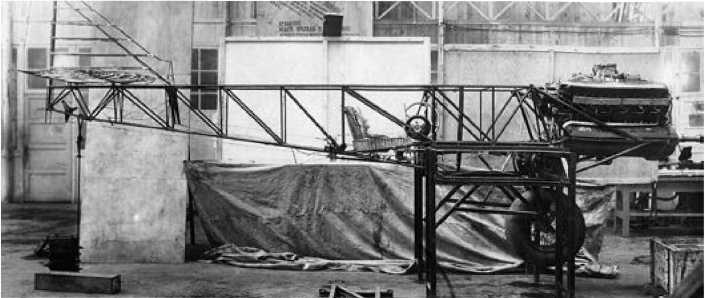

Сборка самолета «Сталь-6».

Технология электросварки обычной и нержавеющей стали различна: для соединения деталей из хромомолибденовой стали нужно использовать сравнительно слабый, но продолжительный нагрев, иначе сварная точка становилась хрупкой, листовую нержавеющую сталь сваривали коротким сильным электрическим импульсом. Бартини и инженер С.М. Попов разработали специальный метод: сначала давали большой, но короткий ток, затем через реостат снижали нагрев до температуры, требуемой для сварки хромомолибденовых труб. Регулирование процесса, смены режимов были доверены автоматике ^[115].

Обшивку крыла выполнили из тонких листов нержавеющей стали, фюзеляжа— из фанеры, обтянутой перкалем, хвостовое оперение имело фанерную обшивку, а рулевые поверхности — полотняную. При изготовлении масляного бака применялся сплав электрон.

Горизонтальный стабилизатор — с изменяемым углом установки на земле для регулировки продольной балансировки самолёта. В управление элеронами было введено устройство, позволяющее также отклонять их как закрылки на угол до 30 градусов. Позднее такой тип элеронов назвали «флапероны» (от английских flap — закрылок и aileron — элерон).

В.Б. Шавров пишет, что в системе управления рулями высоты имелась раздвижная качалка, длина которой могла регулироваться лётчиком, чтобы менять угол отклонения рулей в зависимости от скорости полёта ^[116]. Бартини действительно изобрёл такое устройство, однако не установил его на самолёт, во всяком случае в весьма подробном отчете по государственным испытаниям «Стали-6» упоминаний о нём нет.

Раздвижная качалка конструкции Р.Л. Бартини.

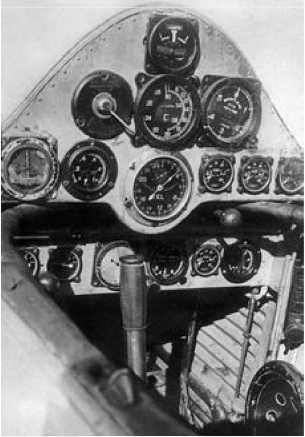

Приборная панель.

Двигатель водяного охлаждения мощностью 680 л. с. не имел привычного радиатора, его роль выполняла двойная металлическая обшивка крыла, соединенная электросваркой с применением пайки для герметизации. Вода, омывая цилиндры двигателя, испарялась, в виде пара попадала в пространство между слоями обшивки, охлаждаемая потоком воздуха конденсировалось в воду и с помощью помпы возвращалась обратно к двигателю. Обшивка-конденсатор занимала всю верхнюю часть крыла и часть нижней поверхности от носка до переднего лонжерона. Маслобак также находился в крыле, масло охлаждалось остывшей в крыле водой.

Систему поверхностного крыльевого охлаждения впервые применили на итальянском гоночном гидросамолёте Макки М.72 в 1931 г. Но «Сталь-6» строили, прежде всего, как прототип истребителя. Учитывая уязвимость поверхностных радиаторов в боевых условиях, Бартини разделил их на 30 секций, закрыв щели между ними стальными лентами, а также установил резервный 19-литровый бачок, соединенный с водяной магистралью.

Ещё одной новинкой стало применение металлического винта изменяемого шага. Правда, угол установки лопастей можно было регулировать только на земле.

«Сталь-6» был первым в СССР самолётом с убирающимся одноколёсным шасси (впервые у нас убираемое шасси сделали на пассажирском ХАИ-1 в 1932 г., но на небольшом одноместном самолёте Бартини внутреннего пространства для двух колёс не было). Колесо втягивалось с помощью тросов, наматываемых на специальный штурвал в кабине. Сначала убиралось само колесо диаметром 800 мм, оно заходило в нишу в фюзеляже между ног пилота, которая закрывалась створками. Во время подъёма колеса второй трос подтягивал подкрыльевые костыли в горизонтальное положение.

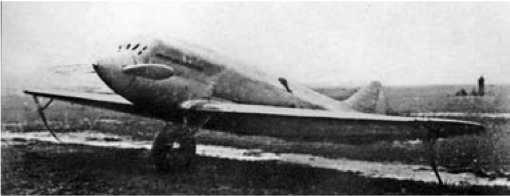

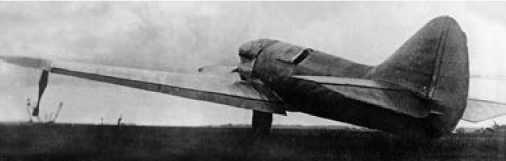

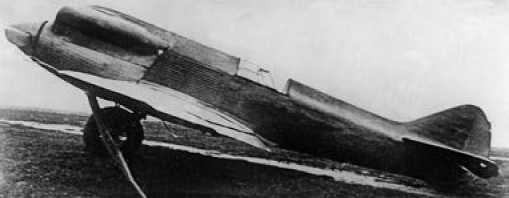

Первый вариант самолета «Сталь-6» перед испытаниями, 1933 г.
