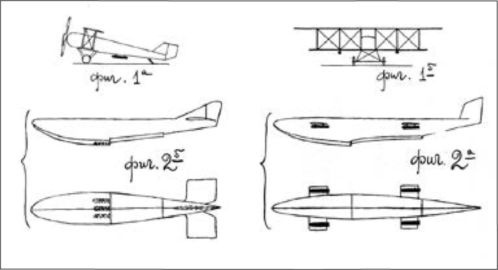

Размещение ракетных ускорителей взлёта на сухопутном самолёте и летающей лодке. Рисунок из заявки на изобретение Дудакова и Константинова.

Воспламенение ракетных ускорителей должно было осуществляться электрозапалом. Предполагалось, что по окончании горения ракеты будут автоматически сбрасываться.

В Управлении ВВС идею одобрили. В 1930 г. Дудакова для реализации его замыслов направили на работу в Газодинамическую лабораторию (ГДЛ) в Ленинграде, где занимались созданием и испытаниями ракет. По указанию командующего Ленинградским военным округом М.Н. Тухачевского в ГДЛ передали учебный биплан У-1 и выделили для опытов лётчика-инструктора С.И. Мухина и авиатехника А.А. Грицкевича.

В.И. Дудаков вспоминал: «Самолёт У-1 — биплан, деревянный, с полотняной обшивкой крыльев и фюзеляжа. Возникла проблема — какой РД (ракетный двигатель. — Д.С.) поставить в качестве ускорителя взлёта? Применение ЖРД исключалось, так как в 1930 году не было надёжно действующих ЖРД. Кроме того, оборудование ЖРД очень сложно и трудно в эксплуатации. Поэтому в качестве ускорителя был принят РД на твёрдом топливе. Применение пороха на твёрдом растворителе, предложенного Н.И. Тихомировым, позволило получить надёжно действующий РД, обладающий высокими показателями в работе. Конструкция РД была разработана Е.С. Петровым под руководством Б.С. Петропавловского.

Поставить РД в хвост фюзеляжа на самолёте У-1 было нельзя, так как фюзеляж этого самолёта не был рассчитан на большую осевую силу. Поэтому была принята установка РД на крыле самолёта. Анализ процесса взлёта показал, что реактивная сила РД должна проходить ниже центра тяжести самолёта, в противном случае было возможно капотирование при разбеге. Поэтому была принята установка двух РД на нижнем крыле самолёта. Действующая сила была значительной — до 1,5 веса самолёта. Пришлось подкрепить крыло на действие горизонтальной силы» ^[64].

Самолёт У-1 с ракетными ускорителями.

Воспламенение заряда осуществлялось спиралью, накалявшейся под действием электротока. Чтобы оба двигателя начинали работать синхронно, применили так называемую систему огневой связи — камеры сгорания соединили стальными трубками, по которым пламя из одного ускорителя попадало в другой.

Испытания У-1 с ускорителями проходили в 1931 г. на Комендантском аэродроме. Было сделано около 100 взлётов. Подняться в воздух удавалось очень быстро, почти без разбега. Самолёт пилотировал С.И. Мухин, на втором сидении находился В.И. Дудаков.

Это были первые в мире старты самолёта на колёсном шасси с использованием реактивных ускорителей.

До этого в Германии проводили опыты по использованию пороховых ракет для взлёта поплавкового одномоторного металлического самолёта с воды, но в СССР об этом узнали только в 1936 г. из книги немецкого пионера ракетной техники Макса Валье «Полёт в мировое пространство». Он писал: «Высказывавшаяся автором… мысль о том, что путём использования реактивного действия ракет может быть облегчен старт тяжело нагруженного самолёта обычного типа, была практически осуществлена заводом Юнкерса в Дессау. Согласно имеющимся сообщениям, для опытов в этом направлении был использован самолёт „Бремен тип Юнкерс W33“.

Опыты производились на реке Эльбе вблизи Дессау. Употреблялись эйсфельдовские ракеты в медных гильзах, калибр которых в сообщениях не указывается. Равным образом сохраняются в секрете и более подробные сведения об использованном ракетном приспособлении. При первом опыте, состоявшемся 25 июля 1929 г., две ракеты взорвались. Лишь 8 августа старт удалось совершить известному лётчику инженеру Шинцингеру с 6 ракетами, зажигаемыми попарно, быстро, одна пара вслед за другой. Опыт произвёл настолько благоприятное впечатление, что в результате его явилось убеждение о возможности подъёма с поверхности воды на воздух груза в 5000 кг, чего другим путем нельзя осуществить. С тех пор завод Юнкерса постарался вести дальнейшие работы в этом направлении в ещё большей тайне, благодаря чему о результатах их почти ничего неизвестно».

Из-за экономического кризиса, обрушившегося на страны Запада, Юнкерс вскоре свернул свою исследовательскую программу. Тем временем в Советском Союзе работы по использованию ракетных ускорителей в авиации продолжались. После успешных испытаний У-1 было решено проверить эффективность пороховых ракет при взлёте бомбардировщиков ТБ-1 с двумя моторами М-17. Самолёт для экспериментов выделил Ленинградский военный округ. Так как весил бомбардировщик почти в 10 раз больше, чем У-1, на самолёте установили шесть ускорителей: четыре под крылом и два на крыле. Включение ускорителей осуществлялось с помощью кнопки на штурвале. Воспламенение заряда происходило через гальванические трубки, входившие в сопло ракеты. Как в экспериментах с У-1, ракеты соединялись 12-мм металлическими трубками дублирующей системой огневой связи, которая заставляла все ракеты работать одинаково.

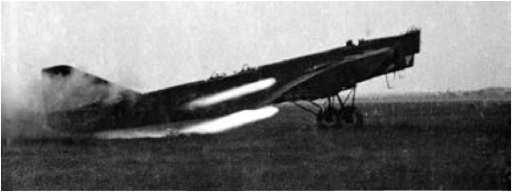

Взлёт ТБ-1 с ускорителями. 1932 г.

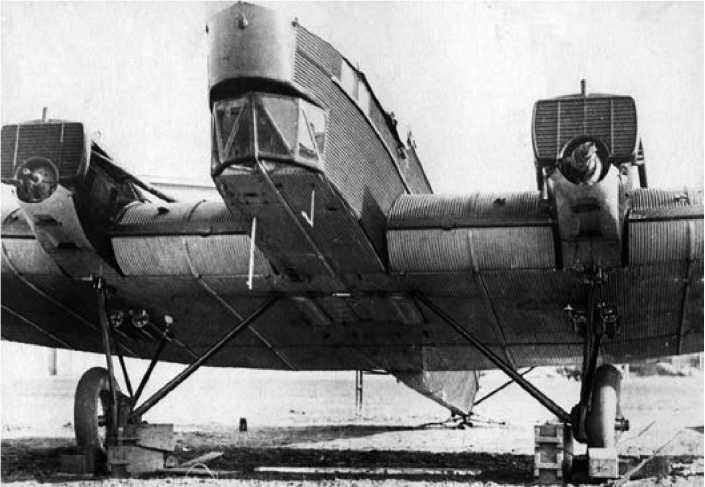

Размещение твердотопливных стартовых ракет на бомбардировщике ТБ-1. Первый вариант.

Опыты с ТБ-1 начались в июне 1932 г. В докладе о состоянии работ по опытному моторо- и самолётостроению на 1 января 1933 г. сказано: «Проведенные испытания в текущем году дали положительные результаты по ускорению взлёта… Со стороны ГДЛ ставится вопрос экспериментирования отдельно хвостовой части самолёта на выявление причин, вызывающих деформацию фюзеляжа от действия ракет… Самолёт находится в ремонте» ^[65].

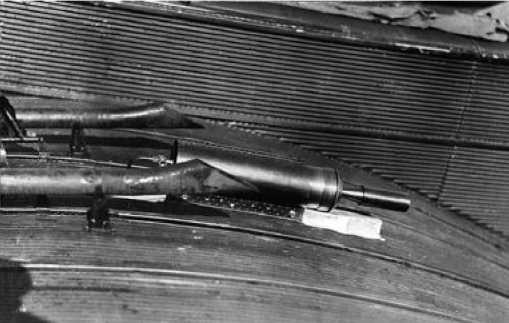

Чтобы уменьшить воздействие реактивной струи на хвостовое оперение, в 1933 г. расположение ускорителей изменили. Теперь их установили в связках по три ракеты на верхней поверхности каждого крыла. Они крепились на дюралевых фермах, проходящих сквозь крыло и соединенных с узлами шасси. Угол установки сопел ускорителей подобрали так, чтобы струя газов проходила над горизонтальным стабилизатором и не задевала боковую обшивку фюзеляжа.
