— унитарный патрон с бронебойнотрассирующим остроголовым снарядом (БР-365К) с взрывателем МД-8;

— унитарный патрон с осколочной стальной гранатой (O-365К) с взрывателем КТМ-1;

— унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-365П (принят на вооружение в феврале 1944 года).

По бронебойности орудие Д-5С на 57% превосходило пушку Ф-34 танка Т-34 и на 45% — гаубицу М-30 самохода СУ-122, что увеличивало дальность эффективной борьбы с немецкими танками в 1,5 раза. Боекомплект САУ состоял из 48 унитарных выстрелов, из них 19 бронебойных, 9 подкалиберных и 20 осколочно-фугасных. Кроме того, в боекомплект входили 1420 патронов (20 дисков) к двум пистолетам-пулеметам ППШ и 24 ручных гранаты Ф-1.

На СУ-85 устанавливалась радиостанция ЭРМ или 9РС и танковое переговорное устройство ТПУ-Збис-Ф.

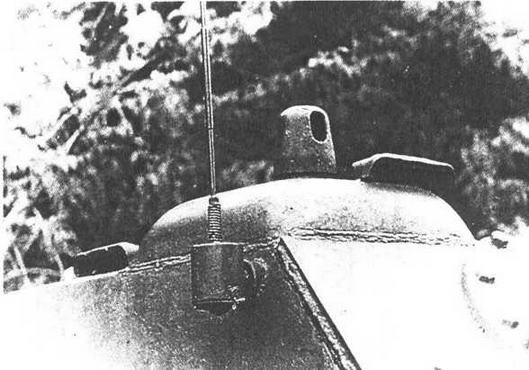

Командирская башенка с прибором 11ТК-5 и антенный ввод СУ-85.

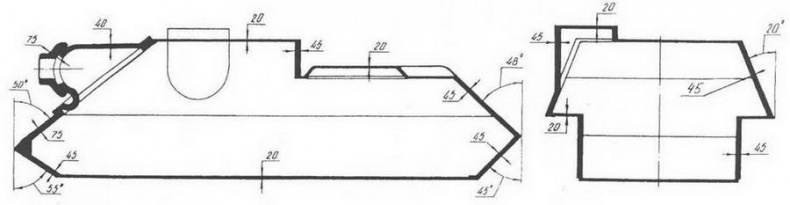

Схема бронирования СУ-100.

СУ-100

Компоновка САУ аналогична компоновке СУ-122 и СУ-85. В отличие от последних, ходовая часть и моторно-трансмиссионная группа заимствованы у танка Т-34-85.

Отделение управления располагалось в носовой части САУ. В нем размещались сиденье механика-водителя, кулиса коробки передач, рычаги и педали приводов управления,контрольно-измерительные приборы, два баллона со сжатым воздухом, передние топливные баки, часть боекомплекта и ЗИП, аппарат ТПУ и др.

Боевое отделение находилось в средней части корпуса за отделением управления. В нем размещались вооружение с прицельными приспособлениями, основная часть боекомплекта, радиостанция, два аппарата ТПУ и часть ЗИП.

Характеристики 85-мм снарядов
Марка	О-365К	БР-365	БР-365 К	БР-365П
Масса снаряда, кг	9,54	9,2	9,34	5,35
Начальная скорость, м/с	793	800	800	1050
Бронепробиваемость по нормали, мм на дистанции, м
500	—	111	101	143
1000	—	102	84	103
1500	—	93	69	—
2000	-	85	57	-

Справа от орудия было сиденье командира, за ним — сиденье заряжающего, слева от орудия — сиденье наводчика.

В крыше боевого отделения под двумя бронеколпаками крепились два вытяжных вентилятора.

Силовое отделение располагалось за боевым и отделялось от него съемной перегородкой.

В передней части силового отделения на подмоторной раме устанавливался двигатель. По обе стороны от него размещались водяные радиаторы, два топливных бака, два масляных бака и четыре аккумуляторные батареи — по две с каждой стороны. На левом водяном радиаторе монтировался масляный радиатор.

В кормовой части силового отделения за перегородкой находились главный фрикцион с вентилятором, коробка передач, бортовые фрикционы с тормозами, электростартер, бортовые передачи, два топливных бака и два воздухоочистителя.

КОРПУС САУ представлял собой жесткую броневую коробку, сваренную из катаных броневых листов.

Носовая часть корпуса была образована двумя наклонными листами, приваренными к литой передней балке. Машины поздних выпусков имели корпус с безбалочным носом. В верхнем лобовом листе имелись: вырез для установки пушки, отверстие для стрельбы из личного оружия и три отверстия, закрывавшиеся резьбовыми заглушками. Перед сиденьем механика-водителя в верхнем лобовом листе корпуса был входной люк, закрываемый броневой крышкой, в которой устанавливались приборы наблюдения.

В передней правой части крыши боевого отделения был сделан круглый вырез, по краю которого приваривался корпус командирской башенки. Для кругового наблюдения в стенках башенки имелось пять смотровых щелей, закрывавшихся защитными стеклами. Во вращавшейся на шариковой опоре крыше башенки находился люк с двухстворчатой крышкой и отверстием для смотрового прибора MK-IV в одной из створок. У САУ поздних выпусков, имевших башенки с одностворчатой крышкой, смотровой прибор устанавливался в неоткидывавшейся части. Крышки люков были унифицированы с соответствующими крышками танка Т-34-85.

В задней части крыши боевого отделения располагался люк-лаз, закрывавшийся одностворчатой крышкой — у машин ранних выпусков она двухстворчатая, как у СУ-85. В передней части крыши имелся люк панорамы с двухстворчатой крышкой. Между ним и командирской башенкой под продолговатым колпаком находился кронштейн стопора крепления пушки по-походному.

В кормовой стенке боевого отделения предусматривались отверстие для стрельбы из личного оружия и смотровая щель с защитным стеклом. В днище был люк запасного выхода, закрываемый крышкой.

В остальном корпус САУ идентичен корпусу среднего танка Т-34-85.

ВООРУЖЕНИЕ. В верхнем лобовом листе корпуса в рамке устанавливалась 100- мм пушка Д-10С обр. 1944 года с длиной ствола 56 калибров. Масса ствола с затвором и открывающим механизмом около 1435 кг. Предельная длина отката 570 мм. Вертикальная наводка от — 3° до +20°, горизонтальная — 16°. Затвор пушки — горизонтально-клиновой, с полуавтоматикой механического типа.
